Caricamento della carta in Multi-drawer Paper Deck-D (opzionale)

Se è installato il Multi-drawer Paper Deck-D, vengono aggiunte tre fonti di alimentazione della carta a quelle del paper deck standard o del cassetto della carta installati sulla macchina.

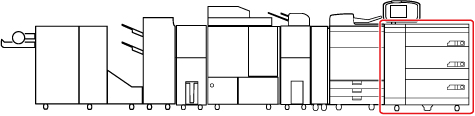

La posizione di Multi-drawer Paper Deck-D è indicata nell'illustrazione seguente.
Il Multi-drawer Paper Deck-D può caricare fino a 1.500 fogli di carta (80 g/m2) nei deck superiore e centrale, e fino a 2.000 fogli di carta (80 g/m2) nel deck inferiore.
Il dispositivo di sollevamento nei paper deck si alza e si abbassa automaticamente. Durante il caricamento della carta, fare attenzione a non ferirsi le dita.
Se la macchina è nella modalità di sospensione (il pannello digitale non è visualizzato ed è illuminato solo ), potrebbe essere impossibile aprire la paper deck unit. In tal caso, premere per riattivare la macchina, quindi premere il pulsante di apertura sulla paper deck unit.
Se fosse necessario sollevare il dispositivo di sollevamento (ad esempio, perché è caduto qualcosa all'interno del paper deck), non sollevare il dispositivo di sollevamento di oltre 50 mm o in senso diagonale, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina.
Non sollevare il dispositivo di sollevamento all'interno dei paper deck quando è attivata l'alimentazione principale, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina. Se occorre alzare il dispositivo di sollevamento, per esempio se sono caduti oggetti all'interno, spegnere l'alimentazione principale con i paper deck aperti. Per istruzioni sullo spegnimento della macchina, vedere "Alimentazione principale e tasto di risparmio energia" nella Guida dell'utente.
Multi-drawer Paper Deck-D è un prodotto opzionale.
Per informazioni sulla carta caricabile, vedere Carta/supporti utilizzabili.

Caricamento della carta nel Multi-drawer Paper Deck-D

Se Multi-drawer Paper Deck-D viene selezionato quando non è presente carta o se la carta di Multi-drawer Paper Deck-D si esaurisce durante un lavoro di stampa, sul pannello digitale viene visualizzata una schermata che chiede di caricare nuova carta.
Seguire la procedura illustrata di seguito per caricare la carta nel Multi-drawer Paper Deck-D.
Nel maneggiare la carta, fare attenzione a non tagliarsi con il filo dei fogli.
Se la carta finisce e la stampa si interrompe quando si stampa in modo Pinzatura, non rimuovere i fogli stampati in attesa della pinzatura. (La stampa e la pinzatura riprendono dopo aver risolto l'inceppamento della carta.)
È possibile caricare carta di formato personalizzato solo se entrambi i lati sono compresi tra 182 mm e 487,7 mm di lunghezza e tra 139,7 mm e 330,2 mm di larghezza. Non è possibile caricare carta di formato personalizzato se uno dei lati ha una misura inferiore o superiore ai formati caricabili.
Se mentre è in corso la stampa viene visualizzato un messaggio che chiede di caricare la carta, la stampa si interrompe e riprende solo dopo che è stata inserita della carta del tipo corretto. Se si seleziona una fonte di alimentazione diversa, le stampe rimanenti verranno effettuate dopo aver premuto [OK].
Per annullare la stampa, premere [Annulla].
Quando la carta da caricare nel Multi-drawer Paper Deck-D cambia da comune a patinata, attendere qualche istante in quanto è richiesto un controllo della temperatura dell'aria calda che viene soffiata sulla carta.

1
Aprire il paper deck.
Premere il pulsante di apertura.
Aprire il paper deck.
Il dispositivo di sollevamento interno si abbassa automaticamente nella posizione di caricamento carta.
L'apertura del paper deck potrebbe richiedere un certo tempo, anche se si preme l'apposito pulsante.
2
Preparare la carta da caricare.
Aprire la confezione di carta ed estrarre la risma di carta.
Per ottenere stampe di qualità, utilizzare carta del tipo consigliato da Canon.
Prima di caricare la carta, smazzare sempre i fogli diverse volte, quindi pareggiare i bordi dei fogli per agevolare l'alimentazione.
3
Caricare la pila di carta nel paper deck.
Caricare i fogli facendoli aderire alla parete sinistra del paper deck.
4
Chiudere il paper deck.
Il dispositivo di sollevamento interno si solleva automaticamente e prepara il paper deck per l'alimentazione.
Quando si chiude il paper deck, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio.
Nelle situazioni seguenti, regolare le piastre di modifica del formato in modo che corrispondano al formato carta caricato. Modifica del formato della carta per il Multi-drawer Paper Deck-D
Quando si carica la carta nel paper deck per la prima volta.
Quando si carica la carta, i bordi della pila di carta possono incurvarsi nel paper deck o possono esservi degli spazi vuoti fra i bordi della carta e le piastre di modifica del formato, poiché il formato della carta caricato non corrisponde al formato della carta su cui sono attualmente impostate le piastre di modifica del formato.
Non urtare violentemente il fermo del bordo posteriore quando si carica la carta nel paper deck, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina.
Non urtare violentemente il rullo di alimentazione quando si carica la carta nel paper deck, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina.
Non urtare violentemente il paper deck quando si apre/si chiude il paper deck, in quanto si potrebbero causare problemi di funzionamento, danni alla macchina o disallineamento dell'immagine.
Non caricare nella Multi-drawer Paper Deck-D carta dei tipi indicati di seguito. In caso contrario, si possono verificare inceppamenti.
Fogli arrotolati o arricciati
Fogli di carta sottile
Carta su cui si è stampato utilizzando una stampante per trasferimento termico
Retro di fogli di carta su cui si è stampato utilizzando una stampante per trasferimento termico
Lisciare i bordi arricciati prima di caricare i fogli nel paper deck.
Non posizionare mai carta o altri oggetti nella parte vuota del paper deck. Questo potrebbe causare inceppamenti della carta o danni alla macchina.
Se si supera il contrassegno di capienza massima () o se il paper deck non è chiuso bene, non sarà possibile copiare o stampare.
Non superare il simbolo di capienza massima ().
Verificare sempre che il paper deck sia inserito correttamente.
Se il primo foglio depositato non può essere consegnato correttamente nel vassoio di consegna, si consiglia di posizionare un foglio bianco di formato uguale o maggiore alla carta depositata sul vassoio di consegna.
Quando si carica la carta nel paper deck, accertarsi che l'impostazione del formato di carta corrisponda al formato della carta da caricare.
Caricare la carta sotto i rulli del fermo del bordo posteriore.
Quando si carica la carta, assicurarsi che l'altezza della pila di carta non superi i 20 mm. In caso contrario, i bordi della carta potrebbero curvarsi o spiegazzarsi, determinando una cattiva qualità di stampa.
Per istruzioni sul caricamento dei fogli per rubrica nel paper deck, vedere "Caricamento di fogli per rubrica" nella Guida dell'utente.
Per istruzioni sul caricamento di lucidi/pellicola trasparente, vedere "Caricamento di lucidi/pellicola trasparente" nella Guida dell'utente.
Se sulla confezione di carta che si sta utilizzando sono presenti istruzioni su come caricare la carta, seguire le istruzioni indicate.
Quando si carica la carta nel Multi-drawer Paper Deck-D, i fogli vengono stampati sul lato rivolto in alto.
In caso di problemi, ad esempio una qualità di stampa scadente o un inceppamento, provare a voltare la carta. Tuttavia, la carta goffrata, la carta patinata su un solo lato e la carta già stampata non si possono voltare. Utilizzare una carta nuova.
Per ulteriori informazioni sulla direzione di stampa dei fogli prestampati (carta dotata di logo o motivi prestampati), vedere "Rapporto tra l'orientamento originale e l'orientamento della carta" nella Guida dell'utente.
Avvolgere la carta inutilizzata nell'involucro originale e riporla in un luogo asciutto, lontano dalla luce solare diretta.
Se la carta finisce e la stampa si interrompe, caricare altra carta. La stampa viene riavviata dopo il caricamento della carta.
Se i rulli dell'alimentatore sono abbassati, chiudere il paper deck una volta, quindi premere il pulsante di apertura per aprire nuovamente il paper deck.
Accertarsi di avere caricato la carta correttamente nell'area della pila quando si apre il paper deck. Se la carta è stata caricata in modo non corretto o rimane carta nell'area della pila, caricare la carta di nuovo correttamente. Ciò potrebbe comportare pieghe o inceppamenti della carta.

Modifica del formato della carta per il Multi-drawer Paper Deck-D

In questa sezione viene spiegato come modificare il formato della carta per il Multi-drawer Paper Deck-D.
Nel maneggiare la carta, fare attenzione a non tagliarsi con il filo dei fogli.

1
Aprire il paper deck.
Premere il pulsante di apertura.
Aprire il paper deck.
Il dispositivo di sollevamento interno si abbassa automaticamente nella posizione di caricamento carta.
L'apertura del paper deck potrebbe richiedere un certo tempo, anche se si preme l'apposito pulsante.
2

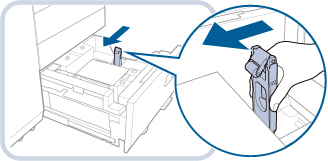

Far scorrere il fermo del bordo posteriore fino a quando non si impiglia più nella carta da inserire.
Il fermo del bordo posteriore scorre afferrandolo come indicato nel diagramma.
3
Rimuovere tutta la carta caricata.
4
Allentare le linguette di blocco (4 posizioni) sulla piastra di modifica formato.
5
Premere la leva, come indicato di seguito. Senza rilasciare la leva, far scorrere la piastra di modifica del formato esterna e interna fino a quando non si impigliano più nella carta da inserire.
6
Caricare la carta desiderata fino a circa 10 mm di altezza.
Impostare la carta facendola aderire alla parete sinistra del paper deck.
7
Far scorrere la piastra di modifica del formato esterna e interna in modo da allinearle con il formato della carta desiderato.
Impostare la carta facendola aderire alla parete sinistra del paper deck.
8
Serrare le linguette di blocco (4 posizioni) sulla piastra di modifica formato.
9

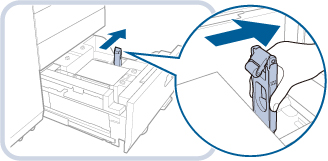

Far scorrere il fermo del bordo posteriore in modo da allinearla con il formato della carta desiderato, come indicato qui di seguito.
Se il fermo del bordo posteriore si stacca dalla carta caricata, far scorrere il fermo del bordo posteriore per allinearlo con il formato carta desiderato.
10
Caricare tutta la carta residua nel paper deck.
Caricare i fogli facendoli aderire alla parete sinistra del paper deck.
11
Spingere delicatamente il paper deck riportandolo nella macchina finché non scatta nella posizione di chiusura.
Il dispositivo di sollevamento interno si solleva automaticamente e prepara il paper deck per la stampa.
12
Modificare il formato carta sul supporto e inserirlo nella piastra per supporti.
Estrarre il supporto dalla piastra per supporti.
Attaccare l'etichetta corrispondente al nuovo formato carta sul supporto.
Inserire il supporto nella piastra per supporti.

Quando si riporta il paper deck nella sua posizione originale, fare attenzione a non ferirsi le dita.
Non urtare violentemente il fermo del bordo posteriore quando si carica la carta nel paper deck, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina.
Non urtare violentemente il rullo di alimentazione quando si carica la carta nel paper deck, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina.
Non urtare violentemente il paper deck quando si apre/si chiude il paper deck, in quanto si potrebbero causare problemi di funzionamento, danni alla macchina o disallineamento dell'immagine.
Regolare correttamente la piastra di modifica del formato esterna, quella interna e il fermo del bordo posteriore onde evitare che si verifichino inceppamenti, che le stampe possano macchiarsi o che le parti interne della macchina possano sporcarsi.
Lisciare i bordi arricciati prima di caricare i fogli nel paper deck.
Se si supera il contrassegno di capienza massima () o se il paper deck non è chiuso bene, non sarà possibile copiare o stampare.
Non superare il simbolo di capienza massima ().
Verificare sempre che il paper deck sia inserito correttamente.
Non posizionare mai carta o altri oggetti nella parte vuota del paper deck. Questo potrebbe causare inceppamenti della carta o danni alla macchina.
Se sulla confezione di carta che si sta utilizzando sono presenti istruzioni su come caricare la carta, seguire le istruzioni indicate.
Quando si carica la carta nel Multi-drawer Paper Deck-D, i fogli vengono stampati sul lato rivolto in alto.
In caso di problemi, ad esempio una qualità di stampa scadente o un inceppamento, provare a voltare la carta. Tuttavia, la carta goffrata, la carta patinata su un solo lato e la carta già stampata non si possono voltare. Utilizzare una carta nuova.
Quando si carica la carta, assicurarsi che l'altezza della pila di carta non superi i 20 mm. In caso contrario, i bordi della carta potrebbero curvarsi o spiegazzarsi, determinando una cattiva qualità di stampa.
Se i rulli dell'alimentatore sono abbassati, chiudere il paper deck una volta, quindi premere il pulsante di apertura per aprire nuovamente il paper deck.

Caricamento delle buste nel Multi-drawer Paper Deck-D

Per ulteriori informazioni sul caricamento delle buste nel Multi-drawer Paper Deck-D, vedere il manuale di istruzioni di Envelope Feeder Attachment-H.

Tipi di buste disponibili e capienza massima

La capienza massima varia a seconda del tipo di busta.
Tipo di busta
Deck superiore e centrale
Capienza massima (altezza)
Simbolo di capienza massima
Deck inferiore
Capienza massima (altezza)
Simbolo di capienza massima
Nagagata 3
50 mm
100 mm
Yougatanaga 3
Kakugata 2*1*2
9" x 12"*2
6" x 9"
No. 10 (COM10)
DL
Monarch
70 mm
ISO-C5
50 mm
-
10" x 13"*2
45 mm
-
45 mm
-
*1 Se si utilizza una busta con chiusura laterale (esterna o interna), assicurarsi che l'altezza della pila di buste non ecceda 20 mm. La capienza massima non è indicata.
*2 Il vassoio di supporto di Envelope Feeder Attachment-H è necessario per caricare la busta.
Assicurarsi che l'altezza delle buste impilate non sia superiore al simbolo di capienza massima.

Direzione di alimentazione delle buste

Quando si caricano buste nel Multi-drawer Paper Deck-D, la direzione di alimentazione corretta varia a seconda del tipo di busta e se il lembo della busta e piegato o meno.
Se si utilizza Nagagata 3, Kakugata 2, 9" x 12" o 10" x 13":
*1 Direzione di alimentazione
*2 Lato di stampa su
Se si utilizzano buste No. 10 (COM10), ISO-C5, DL, Monarch o Yougatanaga 3 o 6" x 9":
*1 Direzione di alimentazione
*2 Lato di stampa su
Quando si caricano buste nel Multi-drawer Paper Deck-D, i fogli vengono stampati sul lato rivolto in alto. Premere la busta caricata con la mano fino a quando la superficie della busta è pari con la fessura di alimentazione.
