Eliminar atascos de papel en el Depósito de Papel Multibandeja D y secciones de alimentación de papel relevantes (opcional)

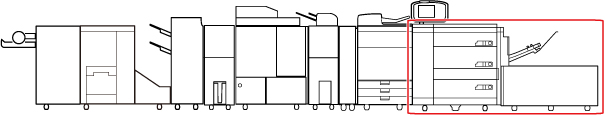

En esta sección se describe cómo eliminar un atasco de papel ocurrido en el Depósito de Papel Multibandeja D y secciones de alimentación de papel relevantes. Las posiciones del Depósito de Papel Multibandeja D y de las secciones de alimentación de papel relevantes se indican en la ilustración siguiente.

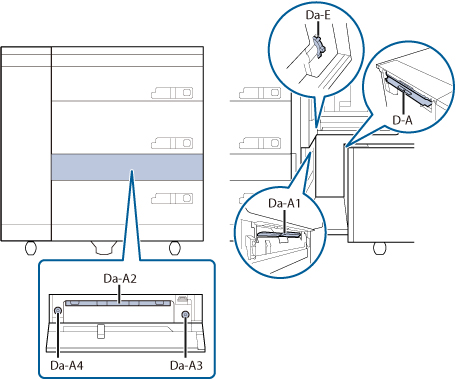

En la ilustración siguiente se indica la ubicación del atasco de papel. Consúltela para quitar el papel atascado.
Da-A2, Da-A3 y Da-A4 indican las posiciones del Paper Deck Path Kit-A, los cuales son productos opcionales del Depósito de Papel Multibandeja D.
Siga el procedimiento descrito a continuación, a la vez que consulta la ubicación del atasco de papel y las instrucciones que aparecen en la pantalla táctil para quitar el papel atascado.

Atasco de papel en el depósito de papel


1
Abra el depósito de papel.
Pulse el botón de apertura del depósito de papel indicado en la pantalla táctil.
Sujete el depósito de papel por el tirador y sáquelo hasta el tope.
Extraiga el papel atascado.
Si el equipo está en modo de reposo (la pantalla táctil no aparece y solo está iluminado el ) es posible que no pueda abrir el depósito de papel. En ese caso, pulse el para reactivar el equipo y, a continuación, pulse el botón de apertura del depósito de papel.
No saque el depósito de papel a la fuerza.
Asegúrese de que ha cargado el papel correctamente en el área de apilamiento cuando abra el depósito de papel. Si carga el papel incorrectamente o el papel permanece en el área de apilamiento, vuelva a cargar el papel de manera correcta. Podría ocasionar que el papel se pliegue o atascos de papel.
2
Introduzca con cuidado el depósito de papel hacia el interior del equipo hasta que encaje en su sitio y quede totalmente cerrado.
Para evitar lesiones, tenga cuidado con los dedos al cerrar el depósito de papel.
No de golpes fuertes al depósito de papel cuando abra/cierre el depósito de papel, ya que esto podría resultar en mal funcionamiento, daños del equipo o la desalineación de la imagen.
3
Siga las instrucciones que aparecen en pantalla.
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.

Atasco de papel en el Bandeja de Alimentación C

1
Cierre las tapas que esté abierta.
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
2
Extraiga el papel que no esté atascado de la Bandeja de Alimentación C.
3
Abra la Bandeja de Alimentación C.
4
Extraiga el papel atascado.
Extraiga el papel atascado desde el exterior de la Bandeja de Alimentación C.
Extraiga el papel atascado desde el interior de la Bandeja de Alimentación C.
El papel también puede estar atascado en la ranura de alimentación del lateral del Depósito de Papel Multibandeja D. Extraiga el papel atascado en la ranura de alimentación.
5
Extraiga el papel atascado en el lateral del Depósito de Papel Multibandeja D.
Gire el mando (Da-E).
Extraiga el papel atascado.
6
Abra la tapa frontal de la Depósito de Papel Multibandeja D.
7
Retire el papel de la bandeja de salida.
* Este paso no es necesario a menos que el Kit Detector de Alimentación Doble B esté conectado.
Si no extrae el papel de la bandeja de salida cuando la tapa está frontal abierta o cerrada, la notificación de llenado de papel de la bandeja de salida no funcionará correctamente.
8
Extraiga el papel atascado de la guía (Da-C1).
Abra la guía (Da-C1).
Gire el mando de salida del papel (Da-C2).
Extraiga el papel atascado.
9
Cierre la guía (Da-C1).
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
10

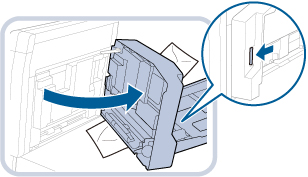

Cierre la tapa frontal de la Depósito de Papel Multibandeja D.
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
11
Abra la tapa de ruta a través.
12
Abra la guía (Da-A2).
13
Extraiga el papel atascado.
Gire el mando (Da-A3/A4) hasta que se sienta ligero.
Extraiga el papel atascado y cierre la guía (Da-A2).
14
Cierre la tapa de la ruta a través.
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
15
Siga las instrucciones que aparecen en pantalla.
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.

Atasco de papel en el Depósito POD Sencillo XL A

1
Cierre cualquier la tapa abierta.
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
2
Aleje el Depósito POD Sencillo XL A del Depósito de Papel Multibandeja D.
Pulse la palanca de liberación.
Aleje el Depósito POD Sencillo XL A del Depósito de Papel Multibandeja D.
3
Extraiga el papel atascado en el lateral del Depósito POD Sencillo XL A.
El papel también puede estar atascado en la ranura de alimentación del lateral del Depósito de Papel Multibandeja D. Extraiga el papel atascado en la ranura de alimentación.
4
Extraiga el papel atascado en el lateral del Depósito de Papel Multibandeja D.
5
Vuelva a conectar el Depósito POD Sencillo XL A al Depósito de Papel Multibandeja D.
Si ya no se muestra el mensaje de atasco de papel al reconectar el Depósito POD Sencillo XL A, vaya al paso 8.
Para evitar lesiones, tenga cuidado con los dedos al reconectar el Depósito POD Sencillo XL A al Depósito de Papel Multibandeja D.
Cuando vuelva a conectar el Depósito POD Sencillo XL A al Depósito de Papel Multibandeja D, confirme que la tapa frontal del Depósito de Papel Multibandeja D quede adecuadamente cerrada.
6
Abra el depósito de papel.
Pulse el botón de apertura.
Abra el depósito de papel.
El elevador interior baja automáticamente hasta la posición de carga de papel.
Si el equipo está en modo de reposo (la pantalla táctil no aparece y solo está iluminado ), es posible que no pueda abrir el depósito de papel. En ese caso, pulse  para reactivar el equipo y, a continuación, pulse el botón de apertura del depósito de papel.
7
Extraiga el papel atascado.
Mire a conciencia. ya que puede resultar difícil ver el papel atascado.
8
Cierre el depósito de papel.
Para evitar lesiones, tenga cuidado con los dedos al cerrar el depósito de papel.
Cuando cierre el depósito de papel, confirme lo siguiente:
El papel está adecuadamente cargado.
Las placas de cambio de tamaño y la pieza de retención del borde posterior están colocadas en la posición apropiada.
9
Abra la tapa frontal de la Depósito de Papel Multibandeja D.
10
Retire el papel de la bandeja de salida.
* Este paso no es necesario a menos que el Kit Detector de Alimentación Doble B esté conectado.
Si no extrae el papel de la bandeja de salida cuando la tapa está frontal abierta o cerrada, la notificación de llenado de papel de la bandeja de salida no funcionará correctamente.
11
Extraiga el papel atascado de la guía (Da-C1).
Abra la guía (Da-C1).
Gire el mando de salida del papel (Da-C2).
Extraiga el papel atascado.
12
Cierre la guía (Da-C1).
Para evitar lesiones, tenga cuidado con los dedos al cerrar la guía.
13
Cierre la tapa frontal de la Depósito de Papel Multibandeja D.
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
14
Abra la tapa de ruta a través.
15
Abra la guía (Da-A2).
16
Extraiga el papel atascado.
Gire el mando (Da-A3/A4) hasta que se sienta ligero.
Extraiga el papel atascado y cierre la guía (Da-A2).
17
Cierre la tapa de la ruta a través.
Para evitar lesiones, tenga cuidado con los dedos al cerrar la tapa.
18
Siga las instrucciones que aparecen en pantalla.
La pantalla con las instrucciones para eliminar el atasco de papel aparece repetidas veces hasta que haya eliminado el atasco.
