将纸张添加到多纸盒纸柜-D中 (可选)

如果安装了“多纸盒纸柜-D”,则为本机上安装的标准纸仓或纸盒的供纸器增添了三个供纸器。
下图指示“多纸盒纸柜-D”的位置。
多纸盒纸柜-D的上和中纸仓中分别最多可以添加1,500张纸(80 g/m2),下纸仓最多可以添加2,000张纸(80 g/m2)。
纸仓内部的升降装置自动升起和下降。添加纸张时,请小心不要夹住手指,否则可能导致人身伤害。
如果本机处于“睡眠”模式(不显示触摸面板显示屏幕,只有(节能)亮),可能无法打开纸仓。在这种情况下,按(节能)重新激活本机,然后按纸仓上的开启按钮。
如果需要抬起升降装置(例如,如果有物体掉入纸仓),则请勿抬起升降装置50 mm以上或者斜向抬起,否则可能导致本机发生故障或损坏。
主电源开关位于“打开”位置时,请勿抬起纸仓内部的升降装置,否则可能导致本机发生故障或损坏。如果需要抬起升降装置(例如,如果有物体掉入纸仓),打开纸仓,关闭主电源开关。有关关闭本机的说明,请参阅“用户指南”中的“主电源键和节能键”。
“多纸盒纸柜-D”是可选产品。
有关可以添加的纸张的信息,请参阅可用的纸张材料

将纸张添加到“多纸盒纸柜-D”

如果在“多纸盒纸柜-D”无纸时选择它,或在打印作业过程中“多纸盒纸柜-D”中的纸张用尽,则触摸面板显示屏幕上显示提示添加纸张的屏幕。
按照以下步骤将纸张添加到“多纸盒纸柜-D”中。
处理纸张时,请小心不要被纸张边缘割破手。
如果在使用“装订”模式打印时纸张用尽并且打印停止,请勿取出准备要装订的输出页。(清除卡纸后,会恢复打印和装订。)
可以添加的自定义尺寸纸张长度在182 mm到487.7 mm之间,宽度在139.7 mm到330.2 mm之间。如果自定义尺寸纸张各边小于或大于可添加的纸张尺寸,则不能添加自定义尺寸纸张。
如果打印期间出现提示添加纸张的信息,则在添加正确的纸张后,自动执行剩余的打印作业。如果选择不同的供纸器,剩余的打印作业在按[确定]后开始执行。
要取消打印,按[取消]。
将添加到“多纸盒纸柜-D”中的纸张从普通纸更改为覆膜纸时,由于需要对风扇吹到纸张上的热空气进行温度控制,可能需要等待片刻。

1
打开纸仓。
按开启按钮。
打开纸仓。
内部升降装置自动下降至纸张添加位置。
即使按开启按钮,纸仓开启也可能需要一些时间。
2
准备要添加的纸张。
打开一包纸,取出纸叠。
为获得高质量打印输出,请使用Canon推荐的纸张。
添加纸张前,务必将纸张呈扇形展开几次,并对齐边缘以便于送入。
3
将纸叠添加到纸仓中。
紧靠纸仓左壁添加纸叠。
4
关闭纸仓。
内部升降装置自动升起,纸仓做好送纸准备。
关闭纸仓时,请小心不要夹住手指,否则可能导致人身伤害。
在以下情况下,调整尺寸更改板以符合正在添加的纸张尺寸。 更改多纸盒纸柜-D的纸张尺寸
首次将纸张添加到纸仓中时。
添加纸张时,因正在添加的纸张尺寸与当前尺寸更改板设置的纸张尺寸不相符,纸叠的边缘可能会在纸仓中卷曲或者纸张边缘和尺寸更改板间出现间隙。
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动,否则可能导致本机发生故障或损坏。
请勿在将纸张添加到纸仓中时使输送辊受到剧烈震动,否则可能导致本机发生故障或损坏。
请勿在打开或关闭纸仓时使纸仓受到剧烈震动,否则可能导致本机故障、损坏或图像错位。
请勿将下列类型的纸张添加到“多纸盒纸柜-D”中。否则可能会导致卡纸。
严重卷曲或褶皱的纸张
薄草纸
使用热转印打印机打印过的纸张
背面使用热转印打印机打印过的纸张
在将纸张添加到纸仓中之前,必须展平卷曲的纸张。
请勿将纸张或任何其他物品放置在纸仓的留空部分。否则可能会导致卡纸或损坏本机。
如果添加的纸张超过添加限制标记(),或者未将纸仓完全推入本机中,则无法进行复印或打印。
确保纸叠高度不超过添加限制标记()。
务必检查纸仓是否安装到位。
如果第一张输出纸张无法流畅输出到输出托盘上,我们建议您提前在输出托盘上放置一张相同尺寸或更大尺寸的空白纸张。
将纸张添加到纸仓时,确保纸张尺寸设置为与正在添加的纸张尺寸相同。
将纸张添加到后限位挡板的辊下面。
添加纸张时,请确保纸叠高度不超过20 mm。如果纸叠高度超过20 mm,则纸叠的边缘可能会卷曲或起皱,并可能导致打印质量不佳。
有关将标签纸添加到纸仓中的说明,请参阅“用户指南”中的 “添加标签纸”。
有关添加透明胶片/透明薄膜的说明,请参阅“用户指南”中的 “添加透明胶片/透明薄膜”。
如果纸张包装上有关于纸张添加面的说明,请按照这些说明进行操作。
将纸张添加到“多纸盒纸柜-D”中时,向上的一面为打印面。
如果出现问题,如打印质量不佳或卡纸,尝试翻转纸叠并将其重新装入。但是,不能翻转纹理纸、单面覆膜纸和已打印的纸张。请更换新纸张。
有关已有打印内容纸张(即上面已印有徽标或图案的纸张)的打印方向的详细信息,请参阅“用户指南”中的“原始方向与纸张方向的关系”。
用原包装将剩余的纸张重新包好,存放在干燥且远离阳光直射的地方。
如果纸张用尽并且打印停止,请装入新纸叠。装入新纸叠后打印重新开始。
如果输稿器辊被降低,先关闭纸仓,然后再按一下开启按钮以打开纸仓。
打开纸仓时,确保将纸张正确地添加到堆叠区域。如果未正确添加纸张或纸张停留在堆叠区域,再次正确地添加纸张。否则可能导致纸张折叠或卡纸。

更改多纸盒纸柜-D的纸张尺寸

本节介绍如何更改“多纸盒纸柜-D”的纸张尺寸。
处理纸张时,请小心不要被纸张边缘割破手。

1
打开纸仓。
按开启按钮。
打开纸仓。
内部升降装置自动下降至纸张添加位置。
即使按开启按钮,纸仓开启也可能需要一些时间。
2

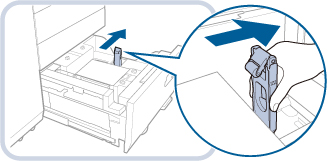

滑动后限位挡板,直到其不再夹持要放置的纸张。
按下图所示,按住并滑动后限位挡板。
3
取出所有添加的纸张。
4
拧松尺寸更改板上的锁定销(4处)。
5
握紧手柄,如下所示。不要松开手柄,滑动外侧尺寸更改板和内侧尺寸更改板,直到其不再夹持要放置的纸张。
6
添加所需纸张,使其高度约为10 mm。
使纸张与纸仓左壁齐平。
7
滑动外侧尺寸更改板和内侧尺寸更改板,使其与所需纸张尺寸对齐。
使纸张与纸仓左壁齐平。
8
拧紧尺寸更改板上的锁定销(4处)。
9

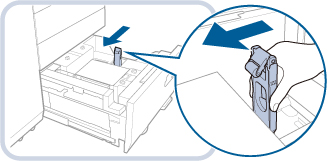

滑动后限位挡板使其与所需纸张尺寸对齐,如下所示。

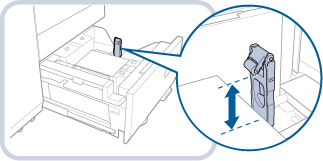

如果后限位挡板与添加的纸张分离,滑动后限位挡板以使其对齐所需纸张尺寸。
10
将所有剩余纸张添加到纸仓中。
紧靠纸仓左壁添加纸叠。
11
将纸仓轻轻地推回本机,直到在关闭位置发出“咔哒”声。
内部升降装置自动升起,纸仓做好打印准备。
12
更改介质片上的纸张尺寸并将其插入介质板。
将介质片拉出介质板。
在介质片上粘贴纸张尺寸标签以符合新的纸张尺寸。
将介质片插入介质板。

将纸仓恢复原位时,请小心不要夹住手指,否则可能导致人身伤害。
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动,否则可能导致本机发生故障或损坏。
请勿在将纸张添加到纸仓中时使输送辊受到剧烈震动,否则可能导致本机发生故障或损坏。
请勿在打开或关闭纸仓时使纸仓受到剧烈震动,否则可能导致本机故障、损坏或图像错位。
请正确调整外侧尺寸更改板、内侧尺寸更改板和后限位挡板,以免卡纸、弄脏打印件或弄脏本机内部。
在将纸张添加到纸仓中之前,必须展平卷曲的纸张。
如果添加的纸张超过添加限制标记(),或者未将纸仓完全推入本机中,则无法进行复印或打印。
确保纸叠高度不超过添加限制标记()。
务必检查纸仓是否安装到位。
请勿将纸张或任何其他物品放置在纸仓的留空部分。否则可能会导致卡纸或损坏本机。
如果纸张包装上有关于纸张添加面的说明,请按照这些说明进行操作。
将纸张添加到“多纸盒纸柜-D”中时,向上的一面为打印面。
如果出现问题,如打印质量不佳或卡纸,尝试翻转纸叠并将其重新装入。但是,不能翻转纹理纸、单面覆膜纸和已打印的纸张。请更换新纸张。
添加纸张时,请确保纸叠高度不超过20 mm。如果纸叠高度超过20 mm,则纸叠的边缘可能会卷曲或起皱,并可能导致打印质量不佳。
如果输稿器辊被降低,先关闭纸仓,然后再按一下开启按钮以打开纸仓。

将信封添加到“多纸盒纸柜-D”中

有关如何将信封添加到“多纸盒纸柜-D”中的详细信息,请参阅“信封输送器附件-H”的使用说明手册。

可用的信封类型和添加限制

根据信封类型,添加限制有所不同。
信封类型
上纸仓和中纸仓
添加限制(高度)
添加限制标记
下纸仓
添加限制(高度)
添加限制标记
Nagagata 3
50 mm
100 mm
Yougatanaga 3
Kakugata 2*1*2
9" x 12"*2
6" x 9"
No. 10 (COM10)
DL
Monarch
70 mm
ISO-C5
50 mm
-
10" x 13"*2
45 mm
-
45 mm
-
*1 如果使用侧面开口的(外侧或内侧)信封,确保信封叠的高度不超过20 mm。添加限制未指示。
*2 添加信封需要安装“信封输送器附件-H”的“支撑托盘”。
确保信封叠高度不超过添加限制标记。

信封输送方向

将信封添加到“多纸盒纸柜-D”中时,根据信封类型和信封盖口是否折叠,正确的输送方向有所不同。
如果使用Nagagata 3、Kakugata 2、9" x 12"或10" x 13":
*1 输送方向
*2 打印面向上
如果使用No. 10 (COM10)、ISO-C5、DL、Monarch、Yougatanaga 3或6" x 9":
*1 输送方向
*2 打印面向上
将信封添加到“多纸盒纸柜-D”中时,向上的一面为打印面。用手按添加的信封,直至信封的表面与送纸口平齐。
