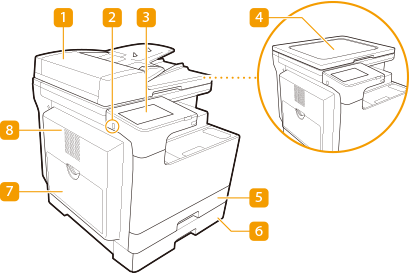

Etupuoli

Kun Cassette Feeding Module-AK on asennettu:

Syöttölaite (imageRUNNER 2425i)

Syöttää alkuperäiset asiakirjat automaattisesti laitteeseen skannausta varten. Kun syöttölaitteeseen asetetaan kaksi tai useampia arkkeja, alkuperäiset asiakirjat voidaan skannata peräkkäin. Syöttölaite

USB-portti (laitteen etupuolella oikealla)

Voit kytkeä laitteeseen esimerkiksi USB-muistin ja muita laitteita. USB-muistivälineen liittäminen
Jotkut muistivälineet eivät ehkä pysty tallentamaan tietoa oikein.
USB-portti (laitteen etupuolella vasemmalla) tukee USB 2.0 -standardia.

Käyttöpaneeli

Käyttöpaneelissa on muun muassa numeropainikkeita, , ilmaisimia ja kosketusnäyttö. Siinä voidaan suorittaa kaikki toiminnot ja määrittää asetukset. Käyttöpaneeli

Valotuskansi (imageRUNNER 2425)

Suojaa valotuslasille asetettuja alkuperäisiä asiakirjoja.

Paperikasetti 1

Aseta paperityyppiä jota usein käytät. Paperikasetti

Paperikasetti 2

Aseta paperityyppiä jota usein käytät. Paperikasetti

Monitoimitaso

Lisää paperia monitoimitasolle, kun haluat käyttää eri tyyppistä paperia kuin paperikasettiin on lisätty.
Monitoimitaso
Paperin lisääminen monitoimitasolle

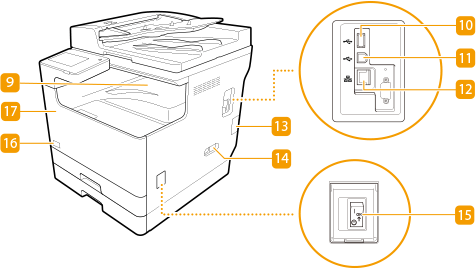

Pääyksikön vasen kansi.

Avaa tämä kansi, kun poistat paperitukoksen laitteen sisältä. Paperitukokset pääyksikössä tai paperikasetissa

Luovutustaso

Paperit voidaan ottaa tästä tulostuksen päättymisen jälkeen.

USB-portti (laitteen takapuolella oikealla)

Voit kytkeä laitteeseen esimerkiksi ulkoisen kiintolevyn.
USB-portti (laitteen takapuolella oikealla) tukee USB 2.0 -standardia.

USB-liitin

Liitä USB-kaapeli, kun kytket laitteen tietokoneeseen.
USB-liitin tukee USB 2.0 -standardia.

LAN-portti

Kytke LAN-kaapeli, kun yhdistät laitteen esimerkiksi kiinteän LAN-verkon reitittimeen. Verkkoympäristön määrittäminen

Puhelinlinjan liitin (LINJA)

Kytke puhelinkaapeli, kun liität laitteen puhelinlinjaan.

Virtaliitäntä

Tähän kytketään virtajohto.

Virtakytkin

Paina virtakytkintä, kun kytket tai katkaiset laitteen virran.
Laitteen käynnistäminen
Laitteen virran katkaiseminen

Väriaineen koodi

Tämä koodi ilmaisee tässä laitteessa käytettävän alkuperäisen väriaineen tyypin.Käytä väriainetta, jonka koodissa on samat kirjaimet kuin laitteen etukannessa olevassa koodissa.

Etukansi

Avaa tämä kansi, kun vaihdat värikasetin. Värikasetin vaihtaminen
Lisätietoja laitteeseen asennetuista lisävarusteita on kohdassa Lisävarusteet.
USB-muistivälineen liittäminen
Voit liittää USB-muistivälineen laitteen etuosassa vasemmalla puolella sijaitsevaan USB-porttiin ja tulostaa tietoja suoraan USB-muistivälineestä. Myös laitteella skannatut alkuperäiset asiakirjat voidaan tallentaa suoraan USB-muistivälineeseen. Datan käsittely muistivälineessä
Varmista, että USB-muistiväline on oikein päin, kun kytket sen laitteeseen. Jos se ei ole oikein kytketty, seurauksena voi olla USB-muistivälineen tai laitteen virhetoiminto.
Varmista, että noudatat oikeaa toimintaohjetta poistaessasi USB-muistivälineen. Muistivälineen poistaminen Jos toimit väärin, saatat aiheuttaa USB-muistivälineen tai laitteen virhetoiminnon.
Laite tukee vain FAT32-/exFAT-muotoon alustettuja USB-muistivälineitä.
Tukemattomat välineet ja käytöt
Turvatoiminnoilla varustetut muistivälineet
Muistiväline, joka ei täytä USB-määreitä
Muistikortinlukijat, jotka on kytketty USB:n kautta
Muistivälineen kytkeminen jatkokaapelilla
Muistivälineen kytkeminen USB-hubin kautta
