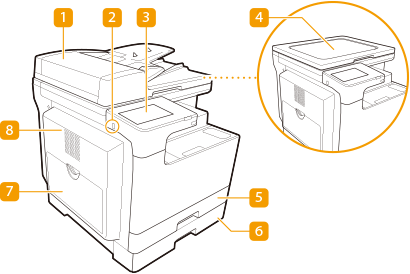

Лицевая сторона

Если подсоединено устройство «Cassette Feeding Module-AK»:

Устройство подачи (imageRUNNER 2425i)

Автоматически подает оригиналы в аппарат для сканирования. Если в устройство подачи загружены два и более листа, документы сканируются последовательно. Устройство подачи

Порт USB (передняя левая сторона аппарата)

С помощью этого порта к аппарату можно подключать устройства с интерфейсом USB (например, запоминающие устройства). Подключение запоминающего устройства USB
Кроме того, запоминающие устройства некоторых типов могут не сохранять данные надлежащим образом.
Порт USB (на передней левой стороне аппарата) поддерживает интерфейс USB 2.0.

Панель управления

На панели управления находятся цифровые клавиши, клавиша , индикаторы, сенсорный дисплей и другие элементы. На панели управления можно выполнить любую доступную операцию и указать нужные параметры. Панель управления

Крышка блока экспонирования (imageRUNNER 2425)

Прижимает оригиналы к стеклу экспонирования.

Кассета для бумаги 1

Загрузите бумагу такого типа, который вы часто используете. Кассета для бумаги

Кассета для бумаги 2

Загрузите бумагу такого типа, который вы часто используете. Кассета для бумаги

Универсальный лоток

Загружайте бумагу в универсальный лоток, если необходимо использовать тип бумаги, отличающийся от загруженного в кассету для бумаги.
Универсальный лоток
Загрузка бумаги в универсальный лоток

Крышка с левой стороны основного устройства

Открывайте эту крышку при устранении замятия бумаги внутри аппарата. Замятие бумаги в основном устройстве или источнике бумаги

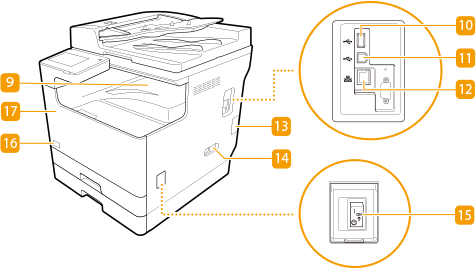

Выводной лоток

Сюда выводится бумага при окончании печати.

Порт USB (на задней правой стороне аппарата)

К аппарату можно подключать различные устройства, такие как внешние жесткие диски.
Порт USB сзади на правой стороне аппарата поддерживает интерфейс USB 2.0.

Разъем USB

Служит для подсоединения кабеля USB для подключения аппарата к компьютеру.
Разъем USB поддерживает интерфейс USB 2.0.

Порт локальной сети

Служит для подсоединения сетевого кабеля для подключения аппарата к проводному сетевому маршрутизатору и другим сетевым устройствам. Настройка сетевой среды

Гнездо подключения телефонной линии (LINE)

Служит для подсоединения телефонного кабеля при подключении аппарата к телефонной линии.

Гнездо питания

Служит для подключения шнура питания.

Выключатель питания

Воспользуйтесь выключателем питания, чтобы включить или выключить аппарат.
Включение аппарата
Выключение аппарата

Код тонера

Этот код обозначает тип оригинального тонера, который можно использовать в аппарате. Используйте тонер с кодом, который содержит те же буквы, что и код на передней крышке аппарата.

Передняя крышка

Открывайте эту крышку для замены картриджа с тонером. Замена картриджа с тонером
Дополнительные сведения о конфигурации дополнительного оборудования, установленного в аппарате, см. в разделе Параметры.
Подключение запоминающего устройства USB
К порту USB, который расположен слева на передней стороне аппарате, можно подключить запоминающее устройство памяти USB и напечатать данные непосредственно с него. Документы, отсканированные на аппарате, можно сохранить непосредственно на запоминающее устройство USB. Работа с данными на запоминающем устройстве
Убедитесь в правильной ориентации USB-устройства памяти, прежде чем подключить его к аппарату. Если оно подключено неправильно, могут возникнуть неполадки в работе аппарата или запоминающего устройства.
Руководствуйтесь соответствующими инструкциями по правильному извлечению USB-устройства памяти. Извлечение устройства памяти В противном случае могут возникнуть неполадки в работе аппарата или USB-устройства памяти.
Аппарат поддерживает только USB-устройство памяти с файловой системой FAT32/exFAT.
Неподдерживаемые устройства и возможности
Устройство памяти с функциями защиты
Устройства памяти, не удовлетворяющие спецификации USB
Устройства чтения карт памяти, подключенные по интерфейсу USB
Подключение устройства памяти через удлинительный кабель
Подключение устройства памяти через концентратор USB
