Parts i funcions

1.

Inclou les tecles, la pantalla tàctil i els indicadors necessaris per utilitzar l'equip.

2.

Canvia a la posició "I" per engegar l'equip.

3.

Proporciona alimentació al motor de marcatge i a l'estació de fixació.

4.

Obriu aquestes tapes per eliminar encallaments de paper al motor de marcatge. (Vegeu "Eliminació dels encallaments de paper".)

5.

Es prem per obrir el dipòsit de paper quan necessiteu carregar paper, o per comprovar un encallament de paper.
L'indicador d'alimentació de paper permet comprovar la quantitat de paper que queda al dipòsit de paper.

6.

Admet un màxim de 1.000 fulls (80 g/m2) a cada dipòsit de paper.

7.

Obriu aquestes tapes per eliminar encallaments de paper a l'estació de fixació. (Vegeu "Eliminació dels encallaments de paper".)

8.

Subministra alimentació des d'una presa de corrent de CA a la unitat principal i a la Duplex Color Image Reader Unit-M (opcional).

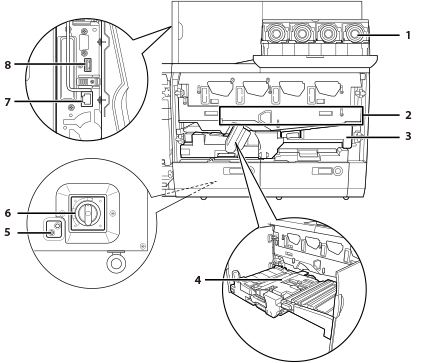

1.

Obriu la tapa per substituir el cartutx de tòner. (Vegeu "Substitució del Dipòsit de tòner residual".)

2.

Transfereix el tòner al paper.

3.

Lliura el paper alimentat des del dipòsit de paper a l'estació de fixació a través de la posició de transferència del tòner. També lliura el paper des de l'estació de fixació quan s'estableix el mode 2a cara full a doble cara. Traieu aquesta unitat per eliminar-ne encallaments de paper a l'interior. (Vegeu "Eliminació dels encallaments de paper".)

4.

Compensa l'alimentació torta del paper o la dispersió dels costats de les vores.

5.

Situat a la part posterior de la unitat d'alimentació elèctrica. Premeu aquest botó per comprovar periòdicament l'interruptor diferencial.

6.

Situat a la part posterior de la unitat d'alimentació elèctrica. Detecta excessos o fuites de corrent.

7.

Situat a l'àrea superior esquerra del motor de marcatge. Utilitzeu aquest port per connectar l'equip a la xarxa (imagePRESS Server).

8.

Situat a l'àrea superior esquerra del motor de marcatge. Aquest connector normalment l'utilitza el personal de servei tècnic.

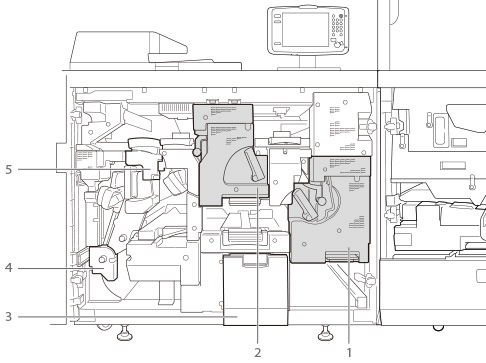

1.

Fixa el tòner que s'ha transferit al paper. Traieu aquesta unitat per eliminar-ne encallaments de paper a l'interior. (Vegeu "Eliminació dels encallaments de paper".)

2.

Alguns tipus de paper necessiten passar per la unitat de fixació secundària després de passar per la unitat de fixació primària per tal de garantir la correcta fixació del tòner. Traieu aquesta unitat per eliminar-ne encallaments de paper a l'interior. (Vegeu "Eliminació dels encallaments de paper".)

3.

Traieu aquesta safata per substituir el dipòsit de tòner residual. (Vegeu "Substitució del Dipòsit de tòner residual".)

4.

Inverteix el paper i el retorna al motor de marcatge quan es realitza la impressió a doble cara. Aquesta unitat també inverteix el paper per imprimir-lo amb la cara impresa amunt o avall segons les opcions del mode Cara amunt/cara avall.
Traieu la unitat de sortida/inversió per eliminar-ne encallaments de paper a l'interior.

5.

Corregeix la curvatura del paper provocada per l'escalfor. Traieu aquesta unitat per eliminar-ne encallaments de paper a l'interior.

1.

Té una llum verda intermitent quan l'equip està realitzant operacions, i queda il·luminat de manera permanent en color verd quan hi ha dades rebudes desades en memòria.

2.

Parpelleja o s'il·lumina en color vermell quan hi ha algun error a l'equip. Quan a l'indicador d'error hi hagi una llum intermitent, seguiu les instruccions que apareixen a la pantalla tàctil. Quan l'indicador d'error s'il·lumini de manera permanent en color vermell, contacteu el distribuïdor local Canon.

3.

Permet especificar la configuració.

4.

Es prem per establir o cancel·lar el Mode estalvi energia/Mode repòs. S'il·lumina quan l'equip entra en el Mode estalvi energia/Mode repòs. Per a més informació sobre el mode d'autorepòs, vegeu "Alimentació principal i tecla Estalvi d'energia". Per a més informació sobre el mode que s'activa després de prémer , vegeu "Canvi dels modes activats després de prémer la tecla Estalvi d'energia".

5.

Es prem per veure el nombre total de còpies i impressions a la pantalla tàctil.

6.

Es premen per introduir valors numèrics.

7.

Es prem per esborrar valors o caràcters introduïts.

8.

S'il·lumina quan l'equip està engegat.

9.

Feu-lo servir amb la pantalla tàctil, per introduir caràcters, per exemple. Si perdeu el llapis editor, poseu-vos en contacte amb el distribuïdor local Canon. No utilitzeu un objecte punxegut al tauler de control, com un llapis o un bolígraf, en el seu lloc.

10.

Es prem per aturar un treball en curs, com un treball de lectura o còpia.

11.

Es prem per iniciar una operació.

12.

Restaura les opcions estàndard de l'equip.

13.

Si s'ha establert un servei d'inici de sessió com, per exemple, la Gestió d'ID de departaments, premeu per accedir o sortir.

14.

A la pantalla tàctil apareix la pantalla d'opcions de cada funció. Per defecte, hi ha vuit tecles de funció.

15.

S'utilitza per ajustar la brillantor de la pantalla tàctil.

16.

Mostra la pantalla Tons audibles.

17.

Permet comprovar l'estat de treballs o cancel·lar treballs d'impressió. També s'utilitza per comprovar l'estat de l'equip, com ara per comprovar la quantitat de paper restant.

18.

Es prem per recuperar les funcions preferides desades al menú ràpid. A més, si feu servir l'autenticació, es pot mostrar el menú ràpid de cada usuari individual. (Vegeu "Menú ràpid".)

19.

Mostra la pantalla Menú principal i s'utilitza, per exemple, quan es volen canviar les funcions.
