Díly a jejich funkce

1.

Skládá se z tlačítek, displeje dotekového panelu a indikátorů sloužících k ovládání stroje.

2.

Přepnutím síťového vypínače do polohy „I“ stroj zapnete.

3.

Dodává napájení tiskovému stroji a fixační stanici.

4.

Tyto kryty otevřete, chcete-li odstranit papír zachycený v tiskovém stroji. (Viz „Odstraňování zachyceného papíru.“)

5.

Stiskněte toto tlačítko, chcete-li otevřít zásobník na papír a vložit další papír nebo zkontrolovat, kde došlo k zachycení papíru.
Pomocí indikátoru stavu papíru můžete zkontrolovat, kolik papíru zbývá v zásobníku na papír.

6.

Každý podstavec na papír pojme až 1000 listů papíru (80 g/m2).

7.

Tyto kryty otevřete, chcete-li odstranit papír zachycený ve fixační stanici. (Viz „Odstraňování zachyceného papíru.“)

8.

Slouží k připojení hlavní jednotky a jednotky Duplex Color Image Reader Unit-M (volitelná) k zásuvce stř. proudu.

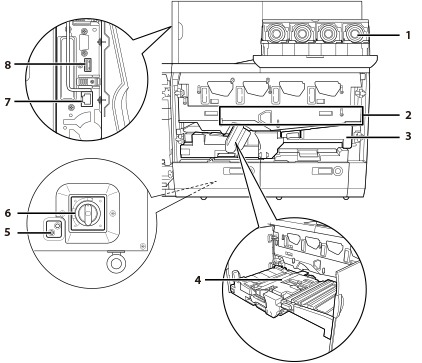

1.

Otevřete kryt pro výměnu tonerové kazety. (Viz „Výměna Zásobník odpadního toneru.“)

2.

Přenáší toner na papír.

3.

Dopravuje papír podaný z podstavce na papír přes oblast nanášení toneru do fixační stanice. Také dopravuje papír z fixační stanice při nastavení režimu 2. strana 2stranné kopie. Vytáhněte tuto jednotku, chcete-li odstranit papír zachycený v jednotce. (Viz „Odstraňování zachyceného papíru.“)

4.

Vyrovnává šikmé podání papíru nebo vychýlení bočních okrajů.

5.

Je umístěn na zadní straně jednotky napájení. Toto tlačítko stiskněte při pravidelné kontrole jističe.

6.

Je umístěn na zadní straně jednotky napájení. Detekuje nadproud nebo zkrat.

7.

Je umístěn v horní levé části tiskového stroje. Tento port slouží k připojení stroje k síti (imagePRESS Server).

8.

Je umístěn v horní levé části tiskového stroje. Tento konektor je obvykle používán servisními zástupci.

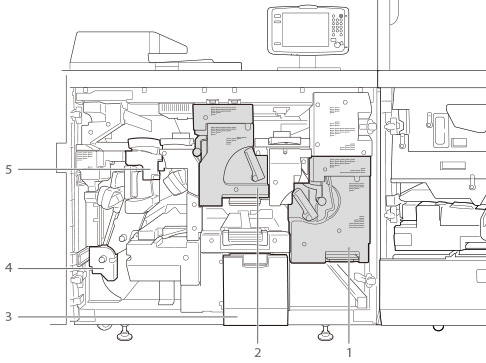

1.

Fixuje toner přenesený na papír. Vytáhněte primární fixační jednotku, chcete-li odstranit papír zachycený v této soustavě. (Viz „Odstraňování zachyceného papíru.“)

2.

V zájmu řádného zafixování toneru musejí některé typy papíru po průchodu soustavou primární fixace projít ještě soustavou sekundární fixace. Vytáhněte sekundární fixační jednotku, chcete-li odstranit papír zachycený v této soustavě. (Viz „Odstraňování zachyceného papíru.“)

3.

Tuto přihrádku vytáhněte při výměně zásobníku odpadního toneru. (Viz „Výměna Zásobník odpadního toneru.“)

4.

Při oboustranném tisku tato jednotka obrací papír a vrací jej do tiskového stroje. Obrací také papír tak, aby byl na výstupu umístěn lícem nahoru nebo dolů podle nastavení režimu Lícem nahoru/Lícem dolů.
Dopravní/obracecí jednotku vytáhněte, chcete-li odstranit papír zachycený v jednotce.

5.

Narovnává teplem zvlněný papír. Vytáhněte tuto jednotku, chcete-li odstranit papír zachycený v jednotce.

1.

Bliká zeleně, když stroj provádí operace, a svítí stálým zeleným světlem při ukládání přijatých dat do paměti.

2.

Bliká nebo svítí, dojde-li k chybě ve stroji. Pokud chybový indikátor bliká, postupujte podle pokynů zobrazených na displeji dotekového panelu. Pokud chybový indikátor svítí stálým červeným světlem, kontaktujte místního autorizovaného zástupce Canon.

3.

Stiskněte toto tlačítko, chcete-li provést nastavení/uložení.

4.

Stiskněte, chcete-li nastavit nebo zrušit režim úspory energie/režim spánku. Rozsvítí se, když stroj vstoupí do režimu úspory energie/režimu spánku. Bližší informace o režimu spánku viz v „Hlavní napájení a tlačítko úspory energie.“ Bližší informace o režimu, který se aktivuje po stisknutí , viz v „Přepínání režimů aktivovaných po stisknutí tlačítka úspory energie.“

5.

Stiskněte toto tlačítko, chcete-li, aby se na displeji dotekového panelu zobrazil celkový počet zkopírovaných a vytištěných stránek.

6.

Stiskněte při zadávání číselných hodnot.

7.

Stisknutím tohoto tlačítka vynulujete zadané hodnoty nebo znaky.

8.

Svítí, když je napájení stroje zapnuté.

9.

Slouží pro ovládání stroje z displeje dotekového panelu, např. pro zadávání znaků. V případě ztráty editovacího pera kontaktujte místního autorizovaného zástupce Canon. Namísto editovacího pera nepoužívejte předměty s ostrým hrotem, např. tužky nebo kuličková pera.

10.

Stisknutím tohoto tlačítka zastavíte probíhající úlohu, např. skenování nebo kopírování.

11.

Stisknutím tohoto tlačítka spustíte operaci.

12.

Stiskněte, chcete-li obnovit standardní nastavení stroje.

13.

Je-li provoz stroje řízen pomocí přihlašovací služby, jako je např. správa ID oddělení, stisknutím tohoto tlačítka se přihlásíte do jeho systému nebo se z něj odhlásíte.

14.

Na displeji se zobrazují obrazovky pro nastavení jednotlivých funkcí. Standardně se zobrazuje osm tlačítek funkcí.

15.

Kolečko použijte pro nastavení jasu displeje dotekového panelu.

16.

Stisknutím tohoto tlačítka vyvoláte obrazovku pro nastavení zvukových signálů.

17.

Stiskněte toto tlačítko, chcete-li zkontrolovat stav úloh nebo zrušit tiskové úlohy. Po stisknutí tohoto tlačítka můžete rovněž zkontrolovat stav stroje, např. množství zbývajícího papíru.

18.

Stiskněte toto tlačítko, chcete-li vyvolat oblíbené funkce uložené v rychlé nabídce. Pokud provádíte ověření uživatele, lze také vyvolat obrazovku rychlé nabídky nastavenou pro každého individuálního uživatele. (Viz „Rychlá nabídka.“)

19.

Stiskněte toto tlačítko, chcete-li vyvolat obrazovku hlavní nabídky, např. když chcete přepínat mezi funkcemi.
