Ukládání papíru
Tato část popisuje postup ukládání papíru.
Upozornění ke zkroucení papíru
Dochází-li k zachycení papíru nebo je kvalita tisku nízká, příčinou je často zkroucení papíru. Tuhost papíru, směr zkroucení a míra zkroucení mají silný vliv na to, jak dobře je papír dopravován různými částmi stroje. Při ukládání papíru do stroje vždy nastavte míru zkroucení na patřičnou úroveň, jak je uvedeno níže.

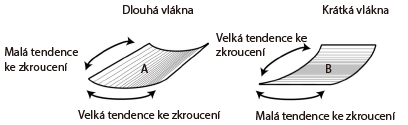

Vztah mezi vlákny papíru a zkroucením
Tuhost papíru závisí na směru vláken papíru. Papír má tendenci se kroutit ve směru paralelním k vláknům.
Při použití potaženého papíru o hmotnosti 105 g/m2 nebo nižší nebo tenkého papíru o hmotnosti 60 až 63 g/m2 doporučujeme používat papír s vlákny paralelně ke směru podávání papíru.
Korekce zkroucení papíru
Aby bylo možné zamezit problémům vzniklým následkem zkroucení papíru, je potřeba patřičným způsobem zkroucení papíru vyrovnat.
Míra zkroucení, která může způsobit problémy, závisí na typu a tloušťce papíru. Podle níže uvedených instrukcí proveďte korekci papíru v přijatelném rozsahu a poté papír uložte znovu do stroje. Vlnitý papír, papír se zkroucenými okraji nebo papír se sklady nelze použít.
Měření zkroucení papíru
Položte papír na vodorovný povrch. Přiložte pravítko k zaváděcímu okraji vzhledem ke směru podávání papíru a změřte zkroucení na obou koncích. Je-li papír zkroucený směrem dolů, před změřením zkroucení jej obraťte.
Měření kolmého zkroucení
* Směr podávání
Měření rovnoběžného zkroucení
* Směr podávání
DŮLEŽITÉ |
V případě malých nebo silných papírů, jako jsou pohlednice, je kromě splnění níže uvedených podmínek nutné upravit rozdíl mezi mírou vnitřního a vnějšího zkroucení na méně než 5 mm.  |

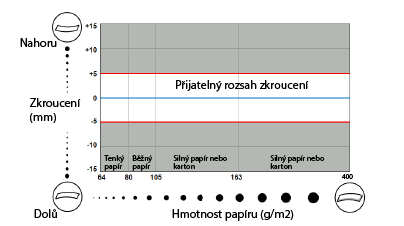

Přijatelný rozsah zkroucení
Přijatelný rozsah zkroucení, když je zkroucení kolmé ke směru podávání
Pokud papír podáváte z hlavní jednotky nebo jednotky POD Deck-D/Secondary POD Deck-D
Doporučujeme použít papír, který se zkroutí nahoru nebo dolů o 5 mm nebo méně bez ohledu na jeho tloušťku.
Pokud podáváte papír z jednotky POD Deck Lite-C / POD Deck Lite XL-A
Pokud podáváte papír o hmotnosti 221 až 300 g/m2, jehož délka je ve směru podávání 200 mm nebo méně, doporučujeme použít papír, který se zkroutí nahoru o 5 mm nebo méně. Nedoporučujeme používat papír, který se kroutí dolů.
V případě papírů jiných než popsaných výše doporučujeme použít papír, který se kroutí nahoru nebo dolů o 5 mm nebo méně.

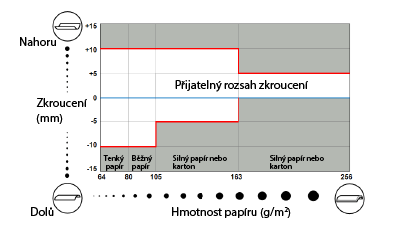

Pokud podáváte papír z jednotky Long Sheet Tray-D
Pokud podáváte papír o hmotnosti 105 g/m2 nebo méně, doporučujeme použít papír, který se kroutí nahoru nebo dolů o 10 mm nebo méně.
Pokud podáváte papír o hmotnosti 106 až 163 g/m2, doporučujeme použít papír, který se kroutí nahoru o 10 mm nebo méně, nebo papír, který se kroutí dolů o 5 mm nebo méně.
Pokud podáváte papír o hmotnosti 164 až 256 g/m2, doporučujeme použít papír, který se kroutí nahoru o 5 mm nebo méně. Nedoporučujeme používat papír, který se kroutí dolů.
Přijatelný rozsah zkroucení, když je zkroucení rovnoběžné ke směru podávání
Pokud papír podáváte z hlavní jednotky nebo jednotky POD Deck-D/Secondary POD Deck-D / POD Deck Lite-C / POD Deck Lite XL-A
Pokud je zkroucení paralelní ke směru podávání, mezi papírem a destičkami pro nastavení velikosti na podstavci na papír vznikne mezera a hrozí, že se papír bude podávat zešikma. Chcete-li zamezit podávání zkrouceného papíru, vždy se ujistěte, zda zkroucení spadá do rozsahu uvedeného v grafu níže.
Silný papír nebo karton (164 až 400 g/m2) s tímto typem zkroucení však použít nelze. V případě silného papíru a kartonu (164 až 400 g/m2) může dojít k problémům s podáváním bez ohledu na míru zkroucení. V případě velikosti A4 nebo menší, doporučujeme použít papír s vlákny paralelně k dlouhému okraji (A). V případě velikosti A3 nebo větší, doporučujeme použít papír s vlákny paralelně ke krátkému okraji (B).

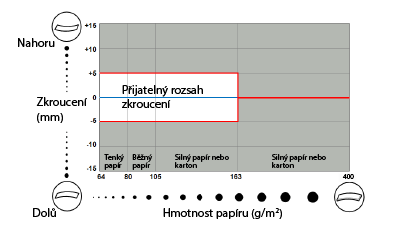

Hlavní jednotka nebo POD Deck-D/Secondary POD Deck-D

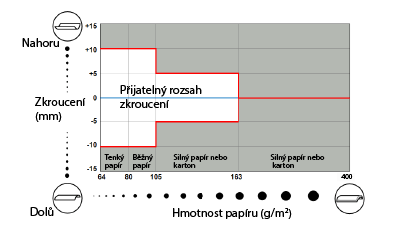

POD Deck Lite-C / POD Deck Lite XL-A

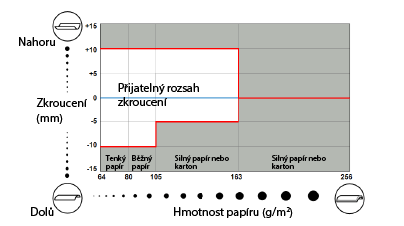

Pokud podáváte papír z jednotky Long Sheet Tray-D
Pokud podáváte papír o hmotnosti 105 g/m2 nebo méně, doporučujeme použít papír, který se kroutí nahoru nebo dolů o 10 mm nebo méně.
Pokud podáváte papír o hmotnosti 106 až 163 g/m2, doporučujeme použít papír, který se kroutí nahoru o 10 mm nebo méně, nebo papír, který se kroutí dolů o 5 mm nebo méně.
