Udbedring af papirstop i Saddle Finisher-AN (tilbehør) og undersektion

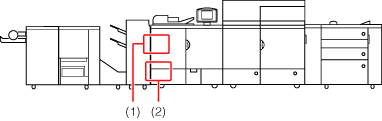

(1) F-A2-styr på Saddle Finisher-AN og C-B1- og C-B2-styr på undersektionen
Følg fremgangsmåden nedenfor, mens du ser på papirstoppets placering og de instruktioner, der vises på touchpanelet, for at fjerne det fastklemte papiret.
1.
Åbn finisherens frontdæksel.
2.
Tryk så langt som muligt på knappen (F-A1).
Denne fremgangsmåde er kun nødvendig, hvis Puncher Unit-BS, Puncher Unit-BT eller Puncher Unit-BU er monteret.
3.
Åbn papirstyret (F-A2).
4.
Åbn fikseringssektionens frontdæksel.
Åbn højre side af frontlågen først.
5.
Åbn styret (C-B1).
FORSIGTIG |
Når du åbner styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
6.
Tag fat i håndtaget for at åbne styret (C-B2).
FORSIGTIG |
Når du åbner styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
7.
Træk i det fastklemte papir, indtil forkanten kan ses på den modsatte side af papirfremføringsretningen, og rul det i det område, der er gjort tilgængeligt ved at åbne C-B2-styret.
8.
Fjern det sammenrullede papir.
9.
Løft styret (C-B2) op og luk det.
 FORSIGTIG |
Når du lukker styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
10.
Luk styret (C-B1).
| FORSIGTIG |
Når du lukker styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
11.
Luk fikseringssektionens frontdæksel.
Luk venstre side af frontlågen først.
12.
Luk styret (F-A2) på finisheren.
FORSIGTIG |
Når du lukker styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
13.
Luk finisherens frontlåge.
FORSIGTIG |
Når du lukker lågen, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
14.
Følg anvisningerne på touchpanelet.
BEMÆRK! |
Hvis der ikke er tilstrækkeligt med plads til at trække papiret ud, kan du gøre det, mens C-B2-styret er løftet op. Når C-B2-styret løftes op, kan det blive låst op og medføre, at du får hånden i klemme. Mens du følger instruktionerne, skal du sørge for at støtte det løftede styr med hånden. Hvis det er vanskeligt at fjerne det sammenrullede papir, kan du trække det ud sammen med den primære fikseringsenhed. |
(2) F-A2-styr på ryghæftningsenhed-AN samt C-C1- og C-C2-styr på undersektionen
BEMÆRK! |
Papirstop på dette sted forekommer kun, når tykt papir leveres gennem vendeenheden. |
Følg fremgangsmåden nedenfor, mens du ser på papirstoppets placering og de instruktioner, der vises på touchpanelet, for at fjerne det fastklemte papiret.
1.
Åbn finisherens frontdæksel.
2.
Tryk så langt som muligt på knappen (F-A1).
Denne fremgangsmåde er kun nødvendig, hvis Puncher Unit-BS, Puncher Unit-BT eller Puncher Unit-BU er monteret.
3.
Åbn papirstyret (F-A2).
4.
Åbn fikseringssektionens frontdæksel.
Åbn højre side af frontlågen først.
5.
Tag fat i styret (C-C1) og åbn det.
| FORSIGTIG |
Når du åbner styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
6.
Åbn styret (C-C2).
7.
Træk det fastklemte papir nedad, indtil forkanten kan ses, og fold det derefter op.
8.
Fjern det sammenfoldede papir.
9.
Luk styret (C-C2).
10.
Luk styret (C-C1).
11.
Luk fikseringssektionens frontdæksel.
Luk venstre side af frontlågen først.
12.
Luk styret (F-A2) på finisheren.
FORSIGTIG |
Når du lukker styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
13.
Luk finisherens frontlåge.
FORSIGTIG |
Når du lukker lågen, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade. |
14.
Følg anvisningerne på touchpanelet.
