Finisher-AN/Saddle Finisher-AN/Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU

De Finisher-AN en Saddle Finisher-AN zijn uitgerust met de volgende afwerkmodi: Sorteren, Groeperen, Verschuiven en Nieten.

De Saddle Finisher-AN is ook uitgerust met de Rugnietenmodus.

Indien de Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU is aangesloten, kan de modus Ponsgaten ook worden gebruikt.

Onderdelen en de bijbehorende functies

Afwerkmodes

Papierformaten die kunnen worden uitgevoerd

VOORZICHTIG
Plaats nooit uw vingers of handen op de finisher wanneer deze bezig is. U voorkomt hiermee persoonlijk letsel en de kans op beschadiging van de finisher. Wanneer u het papier van het blad van de finisher verwijdert, plaats dan nooit uw handen op het opvangblad van de finisher. Het blad kan naar boven bewegen en uw handen kunnen bekneld raken. Steek uw handen nooit in het gedeelte van het opvangblad waar het nieten plaatsvindt (in de buurt van de rollen) wanneer een finisher is aangesloten. U voorkomt hiermee de kans op persoonlijk letsel.

VOORZICHTIG

Plaats nooit uw vingers of handen op de finisher wanneer deze bezig is. U voorkomt hiermee persoonlijk letsel en de kans op beschadiging van de finisher.

Wanneer u het papier van het blad van de finisher verwijdert, plaats dan nooit uw handen op het opvangblad van de finisher. Het blad kan naar boven bewegen en uw handen kunnen bekneld raken.

Steek uw handen nooit in het gedeelte van het opvangblad waar het nieten plaatsvindt (in de buurt van de rollen) wanneer een finisher is aangesloten. U voorkomt hiermee de kans op persoonlijk letsel.

BELANGRIJK
Plaats uitsluitend uitgevoerd papier in de opvangbladen van de finisher. Dit om beschadiging van de bladen te voorkomen. Plaats geen voorwerpen onder de bladen van de finisher, omdat dit de bladen kan beschadigen. Als voor de omslagpagina papier wordt gebruikt dat lichter is dan 64 g/m2, kan het papier kreukelen als er rugnietjes worden aangebracht. Als voor de omslagpagina papier wordt gebruikt dat lichter is dan 64 g/m2 en de Booklet Trimmer-F aangesloten is, kan het papier met ongelijke randen worden afgesneden. Als u papier gebruikt waarvan de breedte smal is, kan het zijn dat het papier van rugnietjes wordt voorzien met oneven randen. Controleer in dat geval de breedte van het papier. Als u papier gebruikt waarvan de breedte smal is, kan het zijn dat het papier wordt geniet (hoeknietjes/dubbele nietjes) met oneven randen. Controleer in dat geval de breedte van het papier. Als u papier gebruikt waarvan de breedte smal is wanneer de Booklet Trimmer-F wordt gebruikt, kan het zijn dat het papier met oneven randen wordt bijgesneden. Controleer in dat geval de breedte van het papier. Als u bij een boekje met rugnieten gecoat papier voor invoegbladen of de omslag gebruikt, kan de afbeelding op de pagina na de omslag aan de achterzijde van de omslag of de invoegbladen kleven. Dit is afhankelijk van het type gecoat papier dat u gebruikt. Als u bij een boekje met rugnietjes of de modus Nieten (Hoek, Dubbel), gecoat papier voor de invoegbladen of de omslag gebruikt, kunnen de sets kopieën het oppervlak van de omslag bederven met strepen. Dit is afhankelijk van het type gecoat papier dat u gebruikt. Als u een boekje met rugnieten en een omslag van gecoat papier maakt, dan kunnen er, afhankelijk van het type gecoat papier dat u gebruikt, barstjes rond de vouw van de omslag ontstaan. Als u de modus Nieten (Hoek/Dubbel) gebruikt voor het nieten van meerdere kopiesets met gecoat papier voor de omslag, dan kunnen de nietjes van de kopiesets, afhankelijk van het type gecoat papier dat u gebruikt, vlekken maken op het oppervlak van de omslag van kopiesets die al zijn uitgevoerd. Als papier met een gewicht van 326 tot 400 g/m2 naar blad A wordt uitgevoerd, kan de toner op de vellen papier gaan plakken aan de vellen erboven. Stel in dat geval blad B in als uitvoerbestemming. Zorg ervoor dat dik, gecoat papier niet hoger dan 40 mm opgestapeld kan worden in blad B. Als papier met een gewicht van 326 tot 400 g/m2 naar blad B wordt uitgevoerd, kunnen papierstoringen optreden en krassen verschijnen op afbeeldingen met hoge densiteit wanneer zeer onbuigzaam papier wordt gebruikt.

BELANGRIJK

Plaats uitsluitend uitgevoerd papier in de opvangbladen van de finisher. Dit om beschadiging van de bladen te voorkomen.

Plaats geen voorwerpen onder de bladen van de finisher, omdat dit de bladen kan beschadigen.

Als voor de omslagpagina papier wordt gebruikt dat lichter is dan 64 g/m2, kan het papier kreukelen als er rugnietjes worden aangebracht.

Als voor de omslagpagina papier wordt gebruikt dat lichter is dan 64 g/m2 en de Booklet Trimmer-F aangesloten is, kan het papier met ongelijke randen worden afgesneden.

Als u papier gebruikt waarvan de breedte smal is, kan het zijn dat het papier van rugnietjes wordt voorzien met oneven randen. Controleer in dat geval de breedte van het papier.

Als u papier gebruikt waarvan de breedte smal is, kan het zijn dat het papier wordt geniet (hoeknietjes/dubbele nietjes) met oneven randen. Controleer in dat geval de breedte van het papier.

Als u papier gebruikt waarvan de breedte smal is wanneer de Booklet Trimmer-F wordt gebruikt, kan het zijn dat het papier met oneven randen wordt bijgesneden. Controleer in dat geval de breedte van het papier.

Als u bij een boekje met rugnieten gecoat papier voor invoegbladen of de omslag gebruikt, kan de afbeelding op de pagina na de omslag aan de achterzijde van de omslag of de invoegbladen kleven. Dit is afhankelijk van het type gecoat papier dat u gebruikt.

Als u bij een boekje met rugnietjes of de modus Nieten (Hoek, Dubbel), gecoat papier voor de invoegbladen of de omslag gebruikt, kunnen de sets kopieën het oppervlak van de omslag bederven met strepen. Dit is afhankelijk van het type gecoat papier dat u gebruikt.

Als u een boekje met rugnieten en een omslag van gecoat papier maakt, dan kunnen er, afhankelijk van het type gecoat papier dat u gebruikt, barstjes rond de vouw van de omslag ontstaan.

Als u de modus Nieten (Hoek/Dubbel) gebruikt voor het nieten van meerdere kopiesets met gecoat papier voor de omslag, dan kunnen de nietjes van de kopiesets, afhankelijk van het type gecoat papier dat u gebruikt, vlekken maken op het oppervlak van de omslag van kopiesets die al zijn uitgevoerd.

Als papier met een gewicht van 326 tot 400 g/m2 naar blad A wordt uitgevoerd, kan de toner op de vellen papier gaan plakken aan de vellen erboven. Stel in dat geval blad B in als uitvoerbestemming. Zorg ervoor dat dik, gecoat papier niet hoger dan 40 mm opgestapeld kan worden in blad B.

Als papier met een gewicht van 326 tot 400 g/m2 naar blad B wordt uitgevoerd, kunnen papierstoringen optreden en krassen verschijnen op afbeeldingen met hoge densiteit wanneer zeer onbuigzaam papier wordt gebruikt.

OPMERKING
De naam van de ponseenheid kan per land verschillen.

Onderdelen en de bijbehorende functies

Buitenaanzicht


Saddle Finisher-AN	Finisher-AN

1.	Bovendeksel Open dit deksel om vastgelopen papier te verwijderen. (Raadpleeg "Verwijderen van vastgelopen papier".)
2.	Klep aan de voorzijde Open deze voordeur om de nietpatroon te vervangen, vastgelopen papier te verwijderen of om in het nietapparaat en het rugnietapparaat vastgelopen nietjes te verwijderen. (Zie "Onderhoud" en "Oplossen van problemen".)
3.	Boekjesblad (Alleen bij Saddle Finisher-AN) Afdrukken die in de rug worden geniet worden naar dit blad uitgevoerd.
4.	Hulpblad voor boekjes (alleen bij Saddle Finisher-AN) Trekt het hulpblad naar buiten als u grootformaat boekjes maakt.
5.	Uitvoerblad B De afdrukken worden naar dit blad uitgevoerd. U kunt de mode Bladtoewijzing zodanig instellen dat dit blad tijdens het gebruik van bepaalde functies wordt gebruikt voor het uitvoeren van de afdrukken. (Raadpleeg "Bestemming opvangblad".)
6.	Uitvoerblad A De afdrukken worden naar dit blad uitgevoerd. U kunt de mode Bladtoewijzing zodanig instellen dat dit blad tijdens het gebruik van bepaalde functies wordt gebruikt voor het uitvoeren van de afdrukken. (Raadpleeg "Bestemming opvangblad".)

OPMERKING
Als de Finisher Long Sheet Catch Tray-A(optioneel) is aangesloten, vervangt deze Blad A. Wanneer de Long Sheet Tray-C(optioneel) wordt aangesloten, wordt het uitbreidingsblad voor uitvoer aangesloten op de kop van Blad A. Het uitvoerblad A/B lijnt het uitgevoerde papier uit met de twee uitlijngeleiders. U kunt de positie van deze geleiders aanpassen. Zie "Papieruitlijning op Finisher blad A/B". voor meer informatie

OPMERKING

Als de Finisher Long Sheet Catch Tray-A(optioneel) is aangesloten, vervangt deze Blad A.

Wanneer de Long Sheet Tray-C(optioneel) wordt aangesloten, wordt het uitbreidingsblad voor uitvoer aangesloten op de kop van Blad A.

Het uitvoerblad A/B lijnt het uitgevoerde papier uit met de twee uitlijngeleiders. U kunt de positie van deze geleiders aanpassen. Zie "Papieruitlijning op Finisher blad A/B". voor meer informatie

Binnenaanzicht

1.	Ponsafvalbak (Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU) Trek het blad naar buiten om het ponsafval te verwijderen. (Raadpleeg "Verwijderen van ponsafval (Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU)".)
2.	Nietjesafvalbak Trek het blad naar buiten om nietafval te verwijderen. (Raadpleeg "Verwijderen van nietafval (Finisher-AN/Saddle Finisher-AN)".)

Afwerkmodes

De Finisher-AN en Saddle Finisher-AN zijn uitgerust met de volgende afwerkmodi:

Sorteren

De afdrukken worden automatisch op paginavolgorde in sets gesorteerd.

Groeperen

Alle afdrukken van hetzelfde origineel worden in sets gegroepeerd.

Verschuiven

De afdrukken worden afwisselend naar de voor- en achterzijde van het blad verschoven.

Het papier wordt uitgevoerd in een verticale (staande) oriëntatie of een horizontale (liggende) oriëntatie, afhankelijk van de oriëntatie van uw originelen. Voor A4R-originelen wordt het papier bijvoorbeeld in de horizontale richting uitgevoerd. Voor A4-originelen wordt het papier in de verticale richting uitgevoerd.

Nieten

De afdrukken worden automatisch op paginavolgorde in sets gesorteerd en geniet. De afdrukken worden op de volgende plaatsen geniet:

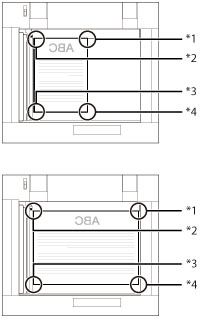

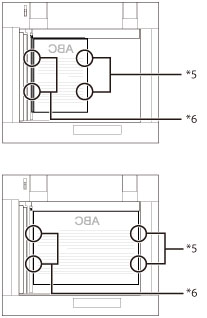

Indien een origineel op de glasplaat is geplaatst:

Gedeelte voor hoeknieten		Gedeelte voor dubbel nieten

1 Linksboven 2 Rechtsboven 3 Rechtsonder 4 Linksonder		5 Links 6 Rechts

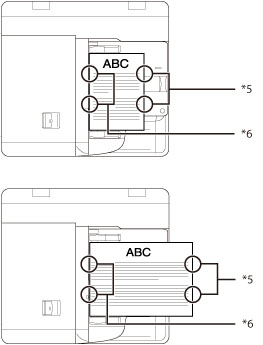

Als originelen in de aanvoer zijn geplaatst:

Gedeelte voor hoeknieten		Gedeelte voor dubbel nieten

1 Rechtsboven 2 Linksboven 3 Linksonder 4 Rechtsonder		5 Rechterzijde 6 Linkerzijde

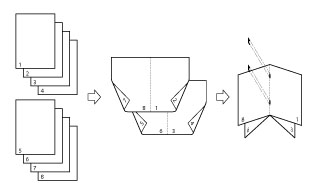

Rugnieten

Afdrukken worden tot boekjes gemaakt, die bestaan uit pagina's die werden gevouwen en in het midden werden geniet.

Ponsgaten

Er worden twee of vier gaten geponst in de afdrukken.

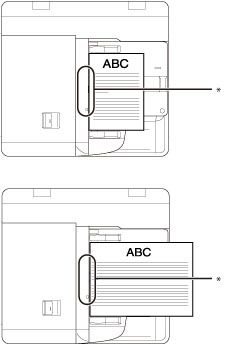

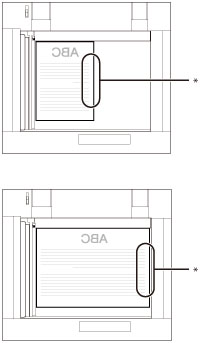

In de onderstaande illustratie is het gedeelte aangegeven waar de ponsgaten verschijnen.

Glasplaat	Invoerlade

* Gedeelte voor ponsgaten

De afstand tussen de ponsgaten is in de onderstaande illustratie aangegeven.

Puncher Unit-BS


2 gaten	3 gaten
1 70 mm 2 108 mm

Puncher Unit-BT


2 gaten	4 gaten
* 80 mm

Puncher Unit-BU

4 gaten

*1 21 mm

*2 70 mm

Rugvouw

De machine vouwt meerdere vellen papier tot de helft van hun grootte.

BELANGRIJK
De volgende papierformaten kunnen worden geniet: Dubbel nieten: A3, A4, A4R, of gebruikersformaat (182 mm x 182 mm tot 297 mm x 432 mm) Hoeknieten: A3, A4, A4R of gebruikersformaat (210 mm x 182 mm tot 297 mm x 432 mm) U kunt geen velijn, transparanten, calqueerpapier, doorschijnende folie of etiketten nieten. U kunt ook geen papier nieten met een gewicht van 326 g/m2 of meer. De volgende papierformaten kunnen worden geniet (rugnieten): 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R or Gebruikersformaat (210 mm x 279,4 mm tot 330,2 mm x 487,7 mm) U kunt geen velijn, transparanten, calqueerpapier, doorschijnende folie, geperforeerd papier, tabbladpapier of etiketten van rugnieten voorzien. U kunt ook geen papier met een gewicht van 301 g/m2 of meer van rugnieten voorzien. De volgende papierformaten kunnen worden geponst: Wanneer de Puncher Unit-BS is aangesloten. Twee gaten: A3, A4, A4R, gebruikersformaat (182 mm x 182 mm tot 297 mm x 432 mm), gebruikersformaat (297,1 mm x 182 mm tot 304,8 mm x 457,2 mm) Twee gaten: A3, A4, gebruikersformaat (210 mm x 182 mm tot 297 mm x 432 mm), gebruikersformaat (297,1 mm x 182 mm tot 304,8 mm x 457,2 mm) Als de Puncher Unit-BT is aangesloten Twee gaten: A3, A4, A4R, aangepast formaat (182 mm x 182 mm tot 304,8 mm x 432 mm) Vier gaten: A3, A4, gebruikersformaat (257 mm x 182 mm t/m 304,8 mm x 432 mm) Als de Puncher Unit-BU is aangesloten Vier gaten: A3, A4, A4R, aangepast formaat (182 mm x 182 mm tot 297 mm x 432 mm), aangepast formaat (297,1 mm x 182 mm tot 304,8 mm x 457,2 mm) U kunt geen gaten ponsen in papier van het type Dik 6 t/m 8, 1-Zijdig gecoat 7 t/m 9, 2-Zijdig gecoat 7 t/m 9, mat gecoat 7 t/m 9, transparanten, calqueerpapier, doorschijnende folie, met structuur 7, velijn, etiketten en geperforeerd papier. U kunt ook geen gaten ponsen in papier met een gewicht van 301 g/m2 of meer. De volgende papierformaten kunnen worden gevouwen (rugvouwen): 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, of gebruikersformaat (210 mm x 279,4 mm tot 330,2 mm x 487,7 mm) U kunt geen velijn, transparanten, calqueerpapier, doorschijnende folie, geperforeerd papier, tabbladpapier of etiketten van rugvouw voorzien. U kunt geen papier vouwen met een gewicht van 301 g/m2 of meer. In de volgende gevallen wordt het uitgevoerde papier mogelijk niet uitgelijnd of kan het uit het blad vallen. Wanneer dun papier wordt gebruikt (als gevolg van de temperatuur, vochtigheid, kenmerken van het papiertype, of het opkrullen van het papier) Wanneer de Ponsgaten-modus is ingesteld Als er papier van gebruikersformaat wordt gebruikt en zowel Ponsen als Verschuiven is ingesteld, kan de rand van het papier omkrullen of verkreukelen. Zet de modus Verschuiven in dit geval op 'Uit'.

BELANGRIJK

De volgende papierformaten kunnen worden geniet:

Dubbel nieten: A3, A4, A4R, of gebruikersformaat (182 mm x 182 mm tot 297 mm x 432 mm)

Hoeknieten: A3, A4, A4R of gebruikersformaat (210 mm x 182 mm tot 297 mm x 432 mm)

U kunt geen velijn, transparanten, calqueerpapier, doorschijnende folie of etiketten nieten. U kunt ook geen papier nieten met een gewicht van 326 g/m2 of meer.

De volgende papierformaten kunnen worden geniet (rugnieten): 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R or Gebruikersformaat (210 mm x 279,4 mm tot 330,2 mm x 487,7 mm)

U kunt geen velijn, transparanten, calqueerpapier, doorschijnende folie, geperforeerd papier, tabbladpapier of etiketten van rugnieten voorzien. U kunt ook geen papier met een gewicht van 301 g/m2 of meer van rugnieten voorzien.

De volgende papierformaten kunnen worden geponst:

Wanneer de Puncher Unit-BS is aangesloten.

Twee gaten: A3, A4, A4R, gebruikersformaat (182 mm x 182 mm tot 297 mm x 432 mm), gebruikersformaat (297,1 mm x 182 mm tot 304,8 mm x 457,2 mm)

Twee gaten: A3, A4, gebruikersformaat (210 mm x 182 mm tot 297 mm x 432 mm), gebruikersformaat (297,1 mm x 182 mm tot 304,8 mm x 457,2 mm)

Als de Puncher Unit-BT is aangesloten

Twee gaten: A3, A4, A4R, aangepast formaat (182 mm x 182 mm tot 304,8 mm x 432 mm)

Vier gaten: A3, A4, gebruikersformaat (257 mm x 182 mm t/m 304,8 mm x 432 mm)

Als de Puncher Unit-BU is aangesloten

Vier gaten: A3, A4, A4R, aangepast formaat (182 mm x 182 mm tot 297 mm x 432 mm), aangepast formaat (297,1 mm x 182 mm tot 304,8 mm x 457,2 mm)

U kunt geen gaten ponsen in papier van het type Dik 6 t/m 8, 1-Zijdig gecoat 7 t/m 9, 2-Zijdig gecoat 7 t/m 9, mat gecoat 7 t/m 9, transparanten, calqueerpapier, doorschijnende folie, met structuur 7, velijn, etiketten en geperforeerd papier. U kunt ook geen gaten ponsen in papier met een gewicht van 301 g/m2 of meer.

De volgende papierformaten kunnen worden gevouwen (rugvouwen): 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, of gebruikersformaat (210 mm x 279,4 mm tot 330,2 mm x 487,7 mm)

U kunt geen velijn, transparanten, calqueerpapier, doorschijnende folie, geperforeerd papier, tabbladpapier of etiketten van rugvouw voorzien.

U kunt geen papier vouwen met een gewicht van 301 g/m2 of meer.

In de volgende gevallen wordt het uitgevoerde papier mogelijk niet uitgelijnd of kan het uit het blad vallen.

Wanneer dun papier wordt gebruikt (als gevolg van de temperatuur, vochtigheid, kenmerken van het papiertype, of het opkrullen van het papier)

Wanneer de Ponsgaten-modus is ingesteld

Als er papier van gebruikersformaat wordt gebruikt en zowel Ponsen als Verschuiven is ingesteld, kan de rand van het papier omkrullen of verkreukelen. Zet de modus Verschuiven in dit geval op 'Uit'.

OPMERKING

Voor informatie over het onderhoud van de finisher, zoals het vervangen van nietjes raadpleegt u "Onderhoud". Voor informatie over het verwijderen van vastgelopen papier of nietjes raadpleegt u "Oplossen van problemen".

Als de Afwerken-modus is ingesteld, zullen de uitvoerbladen omlaag bewegen terwijl de stapel papier toeneemt in aantal en dikte. Zodra het uitvoerblad de max. capaciteit heeft bereikt, worden de volgende afdrukken automatisch via het volgende beschikbare blad uitgevoerd. Indien alle beschikbare bladen de max. capaciteit hebben bereikt, stopt het afdrukken. Verwijder al het uitgevoerde papier van de bladen. De bladen bewegen weer omhoog en het afdrukken wordt hervat.

U kunt geniet papier niet uitvoeren in blad A.

Als u op [Verschuiven]*1 drukt wanneer de modus Sorteren of Groeperen zijn ingesteld, zal elke set afdrukken over de volgende afstanden verschoven worden uitgevoerd op het uitvoerblad.

*1 Papier met een breedte van 314,9 mm of meer, of een lengte van 487,8 mm of meer kan niet worden verschoven.

Niet nieten:	Elke set afdrukken wordt ca. 20 mm verschoven. (voor papierformaat anders dan A4R)
	Elke set afdrukken wordt ca. 15 mm verschoven. (voor A4R-papier)
Hoeknieten:	Elke set afdrukken wordt ca. 20 mm verschoven.
Dubbel nieten:	Elke set afdrukken wordt ca. 20 mm verschoven.

Als de modus Nieten is ingesteld, zullen de uitvoerbladen omlaag bewegen terwijl de stapel papier toeneemt in aantal en dikte. Zodra het opvangblad de maximale capaciteit heeft bereikt of nadat 200 sets zijn afgedrukt, stopt het afdrukken en nieten tijdelijk. Verwijder alle geniete afdrukken van het opvangblad en het afdrukken en nieten wordt hervat.

Als u de modus Nieten wilt gebruiken, dient u tijdens de opdracht de stapel papier niet van het opvangblad te verwijderen. Verwijder de stapel papier wanneer de opdracht is voltooid.

De Staple-N1 is een standaardonderdeel van de Finisher-AN.

De Staple-N1 en Staple-P1 zijn standaardonderdelen van de Saddle Finisher-AN.

Als u de modus Nieten wilt gebruiken met meer dan 50 vel (80 g/m2) A3- of A4R-papier of 100 vel (80 g/m2) A4-papier, worden de kopieën/afdrukken alleen verschoven maar niet geniet. Wanneer u gecoat of dik papier selecteert, kunt u wellicht niet de modus Nieten gebruiken. Dit ook niet als het aantal vellen papier, inclusief invoeg- of scheidingsbladen, minder is dan de ingestelde limiet van een finisher.

Afhankelijk van het type papier is het maximum aantal bindbare vellen misschien niet mogelijk. Wijzig in dat geval het type papier of verklein het aantal vellen om te binden.

Als de machine tijdens het nieten stopt en de melding <Vul nietjes bij in het nietapparaat.> verschijnt, dan zijn bijna alle nietjes gebruikt en dient u de nietpatroon te vervangen. Om door te gaan, dient u de nietpatroon te vervangen. (Raadpleeg "Onderhoud".)

De modus Rugnieten is alleen beschikbaar als de Saddle Finisher-AN is aangesloten.

Het maximale aantal vellen papier dat kan worden voorzien van een rugnietje, is afhankelijk van het gewicht en type papier. Wanneer u normaal papier (80 g/m2) gebruikt, kunnen bijvoorbeeld 25 vellen papier (100 pagina's) tegelijk van een rugnietje worden voorzien.

De nauwkeurigheid van de vouwen die in de modus Rugnieten worden gecreëerd, kan afhankelijk van het papiertype en het aantal vellen variëren.

Voor informatie over het maximale aantal vellen dat van een Z-vouw en een nietje kan worden voorzien wanneer de Paper Folding Unit-J is aangesloten, raadpleegt u "Nietmodus met de Z-vouwmodus".

De modus Ponsgaten is alleen beschikbaar als de Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU is aangesloten.

De modus Rugvouwen is alleen beschikbaar als de Saddle Finisher-AN is aangesloten.

Maximaal 5 vellen papier (80 g/m2) krijgen een rugvouw en worden daarna uitgevoerd.

Papierformaten die kunnen worden uitgevoerd

Onderstaand treft u de papierformaten aan die kunnen worden uitgevoerd naar de opvangbladen van de Finisher-AN/Saddle Finisher-AN. Sommige papierformaten kunnen wellicht niet worden uitgevoerd. Dit is afhankelijk van de ingestelde functies.

: Beschikbaar

-: Niet beschikbaar

Papierformaat		Blad A	Blad B	Boekjesblad
330 mm x 483 mm
305 mm x 457 mm
320 mm x 450 mm (SRA3)
A3
A4				-
A4R
A5R			-	-
Gebruikersformaat	139,7 mm x 182 mm tot 330,2 mm x 487,7 mm		*1	*2
Gebruikersformaat (Lang vel)	210 mm x 487,8 mm tot 330,2 mm x 1.300 mm	*3	-	-

*1 Gebruikerspapierformaten kunnen alleen worden uitgevoerd als ze tussen 182 mm x 182 mm tot 330,2 mm x 487,7 mm zijn.

*2 Gebruikerspapierformaten kunnen alleen worden uitgevoerd als ze tussen 210 mm x 279,4 mm tot 330,2 mm x 487,7 mm zijn.

*3 Afwerkingsprocessen zoals nieten en gaten ponsen kunnen naderhand niet worden gedaan.

OPMERKING
U kunt het boekjesblad alleen gebruiken als de Saddle Finisher-AN is aangesloten. U kunt geen papier uitvoeren met een breedte van minder dan 182 mm in opvangblad B.
