Podzespoły oraz ich funkcje

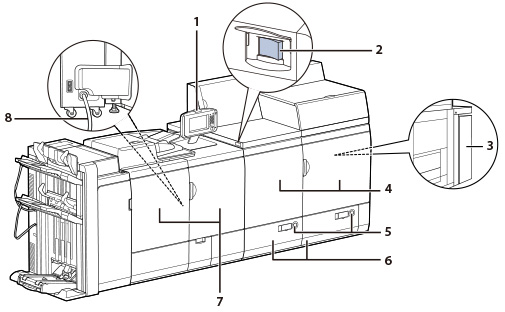

1.

Znajdują się na nim klawisze, ekran dotykowy i wskaźniki potrzebne do obsługi urządzenia.

2.

Aby włączyć zasilanie, należy przestawić wyłącznik w pozycję "I".

3.

Zapewnia zasilanie dla elementu drukującego oraz zespołu utrwalającego.

4.

Pokrywę tę należy otworzyć, by usunąć papier zablokowany wewnątrz silnika drukującego. (Patrz "Usuwanie zablokowanego papieru.")

5.

Wciśnij, aby otworzyć boczną szufladę, w celu załadowania papieru lub usunięcia zablokowanych arkuszy.
Wskaźnik ilości pozostałego papieru służy do sprawdzania ilość papieru pozostałego w szufladzie.

6.

Każda szuflada może pomieścić do 1000 arkuszy (80 g/m2).

7.

Pokrywę tę należy otworzyć, by usunąć papier zablokowany w zespole transportowo-utrwalającym. (Patrz "Usuwanie zablokowanego papieru.")

8.

Dostarcza zasilanie z gniazdka AC do jednostki głównej i Duplex Color Image Reader Unit-M (opcjonalne).

1.

Pokrywę tę należy otworzyć, aby wymienić zasobnik z tonerem. (Patrz "Wymiana Pojemnik na zużyty toner.")

2.

Służy do nanoszenia toneru na papier

3.

Dostarcza papier podawany z szuflady do zespołu utrwalającego przez pozycję transferową tonera. Dodatkowo, Zespół podający dostarcza papier z zespołu utrwalającego po ustawieniu trybu drugiej strony dla 2-stronicowego arkusza. Zespół ten należy wysunąć, by usunąć zablokowany wewnątrz papier. (Patrz "Usuwanie zablokowanego papieru.")

4.

Koryguje skośne lub nieprawidłowe ułożenie bocznych krawędzi papieru.

5.

Umieszczony na tylnej części jednostki zasilającej. Przycisk ten służy do okresowej kontroli wyłącznika (bezpiecznika).

6.

Umieszczony na tylnej części jednostki zasilającej. Zabezpiecza urządzenie przed zbyt wysokim prądem lub prądem upływowym.

7.

Umieszczone w lewej, górnej części silnika drukującego. Użyj tego portu, aby podłączyć urządzenia do sieci (imagePRESS Server).

8.

Umieszczone w lewej, górnej części silnika drukującego. To złącze nie jest standardowo wykorzystywane (wykorzystywane przez serwisantów).

1.

Utrwala toner znajdujący się na papierze. Zespół główny należy wysunąć, by usunąć zablokowany wewnątrz papier. (Patrz "Usuwanie zablokowanego papieru.")

2.

W celu poprawnego utrwalenia tonera, niektóre rodzaje papieru wymagają zastosowania pomocniczego zespołu utrwalającego. Zespół pomocniczy należy wysunąć, by usunąć zablokowany wewnątrz papier. (Patrz "Usuwanie zablokowanego papieru.")

3.

Wysunąć tacę aby wymienić pojemnik na zużyty toner. (Patrz "Wymiana Pojemnik na zużyty toner.")

4.

Odwraca papier a następnie podaje go do elementu drukującego aby wykonać drukowanie obustronne. Zespół służy również do odwracania papieru i podawania go stroną zadrukowaną skierowaną w górę lub w dół, zależnie od definicji podanej w trybie Wyprowadzanie stroną zadrukowaną skierowaną do góry lub Wyprowadzanie stroną zadrukowaną skierowaną do dołu.
Zespół podający/odwracający należy wysunąć, by usunąć zablokowany wewnątrz papier.

5.

Koryguje wywinięcia arkuszy powstałe na skutek oddziaływania ciepła. Zespół ten należy wysunąć, by usunąć zablokowany wewnątrz papier.

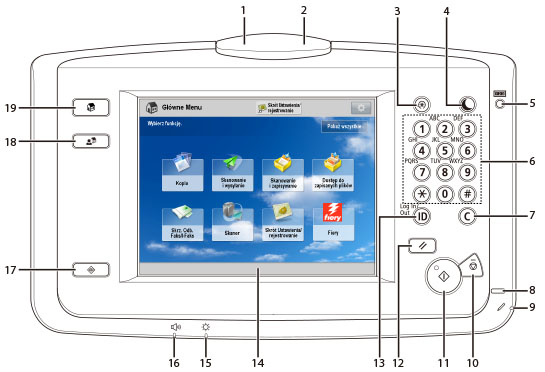

1.

Wskaźnik ten miga lub pulsuje na zielono, gdy urządzenie wykonuje operacje, a także świeci się zielonym światłem, gdy w pamięci zapisane są dane odebrane.

2.

Miga lub świeci czerwonym światłem informując o niewłaściwym działaniu urządzenia. Gdy wskaźnik ten miga, należy postępować zgodnie z instrukcjami pojawiającymi się na ekranie dotykowym. Natomiast, gdy wskaźnik świeci ciągłym czerwonym światłem, należy skontaktować się z autoryzowanym sprzedawcą firmy Canon.

3.

Naciśnij aby zaprogramować ustawienia/rejestrowanie.

4.

Należy go nacisnąć, by ustawić lub anulować tryb Oszczędności Energii/Czuwania w urządzeniu. Świeci się, gdy urządzenie wejdzie w tryb urządzenia Oszczędności Energii/Czuwania. Aby uzyskać więcej informacji Automatycznego przejścia do trybu Uśpienia, patrz "Główny wyłącznik zasilania i klawisz Oszczędzania Energii." Aby uzyskać więcej informacji na temat trybu aktywowanego po naciśnięciu na , patrz "Przełączanie trybów aktywowanych po naciśnięciu przycisku oszczędzania energii."

5.

Wciśnięcie tego przycisku powoduje wyświetlenie na ekranie dotykowym pulpitu sterowania informacji o całkowitej liczbie kopii i wydruków zarejestrowanych przez licznik.

6.

Przyciski te służą do wprowadzania wartości numerycznych.

7.

Klawiszem tym usuwa się niepoprawnie wprowadzone wartości lub znaki.

8.

Świecąca się kontrolka wskazuje, że włączone jest zasilanie główne.

9.

Wykorzystywane do obsługi panelu dotykowego, np. wprowadzania liter i symboli. W przypadku zgubienia pióra edycji należy skontaktować się z autoryzowanym sprzedawcą firmy Canon. Zamiast pióra edycji nie wolno używać przedmiotów z ostrymi końcami, np. ołówków lub długopisów.

10.

Nacisnąć ten przycisk, aby zatrzymać aktualnie wykonywane zadanie, takie jak skanowanie lub kopiowanie.

11.

Wciśnięcie tego przycisku powoduje rozpoczęcie pracy urządzenia.

12.

Przycisk ten służy do przywracania ustawień trybu standardowego urządzenia.

13.

Jeżeli ustawiono usługę logowania, taką jak Zarządzanie NI wydziału, nacisnąć klawisz zaloguj/wyloguj.

14.

Na ekranie tym wyświetlane są ekrany służące do programowania różnych funkcji. Domyślnie, wyświetlanych jest osiem klawiszy funkcji.

15.

Potencjometrem tym reguluje się jaskrawość ekranu dotykowego.

16.

Naciśnij, aby wyświetlić ekran z dźwiękami.

17.

Naciśnij, aby sprawdzić status zadania lub anulować zadania drukowania. Co więcej, naciśnij, aby sprawdzić status urządzenia (na przykład ilość pozostałego papieru).

18.

Naciśnij, aby odzyskać funkcje ulubione zapisane w Szybkim menu. Co więcej, jeżeli wykorzystywane jest uwierzytelnianie, Menu skrócone dostosowane do każdego z użytkowników zostanie wyświetlone. (Patrz "Szybkie menu.")

19.

Naciśnij, aby wyświetlić ekran Menu głównego aby, na przykład wybrać inną funkcję.
