Ładowanie papieru
Niniejszy dział opisuje sposób ładowania papieru.
Uwaga na wywinięcie papieru
Jeżeli papier się blokuje lub wydruki są niskiej jakości, wywinięcie papieru jest tego częstą przyczyną. Sztywność papieru, kierunek wywinięcia i jego wielkość mają silny wpływ na sposób transportowania papieru wewnątrz urządzenia. Podczas ładowania papieru należy zawsze wyregulować wywinięcie do odpowiedniego poziomu, w sposób opisany poniżej.

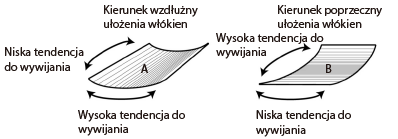

Zależność między ziarnem papieru a wywinięciem
Sztywność papieru zależy od kierunku włókien papieru. Papier ma tendencję do zwijania się w kierunku równoległym do włókien.
W przypadku używania papieru powlekanego o gramaturze 105 g/m2 lub mniejszej lub papieru cienkiego o gramaturze 60 do 63 g/m2, zalecamy stosowanie papieru o kierunku włókien równoległym do kierunku prowadzenia papieru.
Korekcja wywinięcia papieru
Aby zapobiec problemom związanym z wywinięciem papieru, konieczne jest jego odpowiednie wyprostowanie.
Wielkość wywinięcia, które może powodować problemy zależy bezpośrednio od rodzaju papieru i jego grubości. Patrz poniższe instrukcje, aby skorygować wywinięcie do akceptowalnego poziomu i załadować papier ponownie. Papier, który charakteryzuje się falami, wywiniętymi krawędziami lub papier złożony nie może być stosowany.
Pomiar wywinięcia papieru
Umieść papier na płaskiej powierzchni. Umieść linijkę wzdłuż głównej krawędzi odpowiedniej dla kierunku transportowania papieru i zmierz wywinięcie na obu końcach. W przypadku wywinięcia w dół, odwróć papier przez jego pomiarem.
Pomiar wywinięcia prostopadłego
* Kierunek transportowania
Pomiar wywinięcia równoległego
* Kierunek transportowania
WAŻNE |
W przypadku małych i grubych arkuszy papieru, takich jak kartki pocztowe, różnica między ilością wewnętrznego i zewnętrznego zwijania musi być dostosowana do mniej niż 5 mm oprócz warunków podanych poniżej.  |
Akceptowalny zakres wywinięcia
Akceptowalny zakres wywinięcia, jeżeli jest ono prostopadłe do kierunku podawania
Gdy papier jest podawany przy użyciu jednostki głównej lub POD Deck-D/Secondary POD Deck-D
Zalecamy stosowanie papieru, który zawija się w górę lub w dół o 5 mm lub mniej, niezależnie od grubości papieru.
Jeżeli papier jest podawany z POD Deck Lite-C/[POD Deck Lite XL-A
Jeżeli podawany jest papier o gramaturze od 221 do 300 g/m2 i długości w kierunku podawania 200 mm lub mniej, zalecamy użycie papieru zawijającego się w górę o 5 mm lub mniej. Nie zalecamy używania papieru, który zawija się do dołu.
W przypadku papieru innego niż powyższy, zalecamy użycie papieru, który zawija się w górę lub w dół o 5 mm lub mniej.

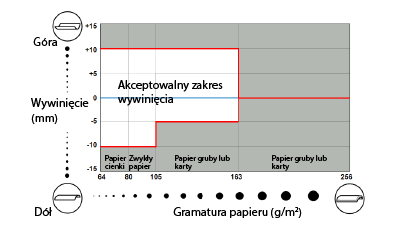

Jeżeli papier jest podawany z Long Sheet Tray-D
Jeżeli podawany jest papier o gramaturze 105 g/m2 lub mniej, zalecamy użycie papieru zawijającego się w górę lub w dół o 10 mm lub mniej.
Jeżeli podawany jest papier o gramaturze od 106 do 163 g/m2, zalecamy użycie papieru zawijającego się w górę o 10 mm lub mniej lub papieru zawijającego się w dół o 5 mm lub mniej.
Jeżeli podawany jest papier o gramaturze od 164 do 256 g/m2, zalecamy użycie papieru zawijającego się w górę o 5 mm lub mniej. Nie zalecamy używania papieru, który zawija się do dołu.
Akceptowalny zakres wywinięcia, jeżeli jest ono równoległe do kierunku podawania
Gdy papier jest podawany przy użyciu jednostki głównej lub POD Deck-D/Secondary POD Deck-D/POD Deck Lite-C/POD Deck Lite XL-A
Gdy zawijanie jest równoległe do kierunku podawania, w zasobniku na papier istnieje odstęp pomiędzy papierem a płytkami zmiany rozmiaru i istnieje ryzyko, że papier będzie podawany ukośnie. Jeśli nie można uniknąć używania zawijającego się papieru, należy upewnić się, że zawijanie mieści się w zakresie podanym na poniższym wykresie.
Nie można jednak używać papieru grubego ani kart (od 164 do 400 g/m2) z takim zawijaniem. W przypadku grubego papieru lub kart (od 164 do 400 g/m2), mogą występować problemy z transportem bez względu na stopień zawijania. W przypadku rozmiaru A4 lub mniejszych zalecamy stosowanie papieru o kierunku włókien równoległym do długiej krawędzi (A). W przypadku rozmiaru A3 lub większych zalecamy stosowanie papieru o kierunku włókien równoległym do krótkiej krawędzi (A).
Zespół główny lub POD Deck-D/Secondary POD Deck-D
POD Deck Lite-C/POD Deck Lite XL-A

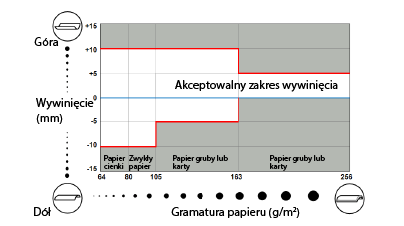

Jeżeli papier jest podawany z Long Sheet Tray-D
Jeżeli podawany jest papier o gramaturze 105 g/m2 lub mniej, zalecamy użycie papieru zawijającego się w górę lub w dół o 10 mm lub mniej.
Jeżeli podawany jest papier o gramaturze od 106 do 163 g/m2, zalecamy użycie papieru zawijającego się w górę o 10 mm lub mniej lub papieru zawijającego się w dół o 5 mm lub mniej.
