Finisher-AN/Saddle Finisher-AN/Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU

oraz Saddle Finisher-AN są wyposażone w poniższe tryby wykańczania: Układanie, Grupowanie, Rozdzielanie i Zszywanie.

Saddle Finisher-AN wyposażony jest również w tryb Zszywania zeszytowego.

Jeżeli Puncher Unit-BS, Puncher Unit-BT/Puncher Unit-BU jest podłączony, tryb dziurkowania może być również wykorzystany.

Podzespoły oraz ich funkcje

Tryby wykańczania

Formaty papieru, jakie można wyprowadzić

UWAGA
Nie należy umieszczać rąk ani palców na module wykańczania, jeżeli moduł jest w trakcie pracy. Niestosowanie się do tego zalecenia grozi obrażeniami ciała lub uszkodzeniem urządzenia wykańczającego. W czasie usuwania papieru z tacy modułu wykańczania, nie należy umieszczać rąk na tacy wyjściowej modułu wykańczania. Taca może się poruszyć w górę i zakleszczyć dłonie. Jeśli zainstalowane jest urządzenie wykańczające, ze względu na możliwość odniesienia obrażeń, nie należy wkładać dłoni do obszaru tacy (w pobliżu rolek), gdzie wykonywane jest zszywanie.

UWAGA

Nie należy umieszczać rąk ani palców na module wykańczania, jeżeli moduł jest w trakcie pracy. Niestosowanie się do tego zalecenia grozi obrażeniami ciała lub uszkodzeniem urządzenia wykańczającego.

W czasie usuwania papieru z tacy modułu wykańczania, nie należy umieszczać rąk na tacy wyjściowej modułu wykańczania. Taca może się poruszyć w górę i zakleszczyć dłonie.

Jeśli zainstalowane jest urządzenie wykańczające, ze względu na możliwość odniesienia obrażeń, nie należy wkładać dłoni do obszaru tacy (w pobliżu rolek), gdzie wykonywane jest zszywanie.

WAŻNE
Na tacach urządzenia wykańczającego nie może się znajdować nic poza wyprowadzanym papierem, gdyż można w ten sposób uszkodzić tacę. Pod tackami urządzenia wykańczającego nie można umieszczać żadnych przedmiotów, gdyż mogą one uszkodzić tacki. Jeżeli papier cieńszy niż 64 g/m2 jest używany na okładkę, może się pomarszczyć w trakcie zszywania. Jeżeli papier cieńszy niż 64 g/m2 jest używany na okładkę, gdy Booklet Trimmer-F jest podłączony, papier może zostać przycięty z nierównymi krawędziami. Jeżeli szerokość papieru, którego używasz jest mała, papier może zostać zszyty z nierównymi krawędziami. W takim przypadku, sprawdź szerokość papieru. Jeżeli szerokość papieru, którego używasz jest mała, papier może zostać przedziurkowany (w narożu/podwójnie) z nierównymi krawędziami. W takim przypadku, sprawdź szerokość papieru. Jeżeli szerokość papieru, którego używasz jest mała, gdy Booklet Trimmer-F jest używany, papier może zostać przycięty z nierównymi krawędziami. W takim przypadku, sprawdź szerokość papieru. Jeżeli tworzy się broszurę zszywaną zeszytowo, wykorzystując papier powlekany na okładkę lub arkusze wstawione, w zależności od rodzaju użytego na papieru powlekanego, obraz drukowany na papierze za okładką może przywierać do tylnej strony okładki lub arkusza wstawionego. Jeżeli tworzy się broszurę zszywaną zeszytowo, lub wykorzystuje tryb Zszywania (W narożniku/Podwójne) w odniesieniu do papieru powlekanego dla arkuszy wstawianych lub okładkę, wydruki mogą zabrudzić powierzchnię okładki (smugi tonera), zależnie od rodzaju zastosowanego papieru powlekanego. W przypadku tworzenia broszury zszywanej na środku której okładka ma być wykonana z papieru powlekanego, w miejscach złożenia papieru mogą pojawić się pęknięcia. Zależy to jednakże od rodzaju używanego papieru powlekanego. W przypadku korzystania z funkcji zszywania (W rogu/Podwójne) do połączenia ze sobą wielu zestawów kopii których okładka ma być wykonana z papieru powlekanego, zszywki mogą zabrudzić powierzchnię wykonanej okładki. Zależy to jednakże od rodzaju używanego papieru powlekanego. Jeżeli papier o gramaturze od 326 do 400 g/m2 jest wyprowadzany na Tacę A, toner na arkuszach może się przylepić do kolejnych arkuszy. W takiej sytuacji, jako miejsce wyprowadzania należy ustawić Tacę B. Wysokość stosu grubego papieru na Tacy B nie może przekraczać 40 mm. Jeżeli papier o gramaturze od 326 do 400 g/m2 jest wyprowadzany na Tacę B, zastosowanie papieru o dużej sztywności może doprowadzić do jego zablokowania lub wystąpienia zarysowań na obrazach o dużym zabarwieniu.

WAŻNE

Na tacach urządzenia wykańczającego nie może się znajdować nic poza wyprowadzanym papierem, gdyż można w ten sposób uszkodzić tacę.

Pod tackami urządzenia wykańczającego nie można umieszczać żadnych przedmiotów, gdyż mogą one uszkodzić tacki.

Jeżeli papier cieńszy niż 64 g/m2 jest używany na okładkę, może się pomarszczyć w trakcie zszywania.

Jeżeli papier cieńszy niż 64 g/m2 jest używany na okładkę, gdy Booklet Trimmer-F jest podłączony, papier może zostać przycięty z nierównymi krawędziami.

Jeżeli szerokość papieru, którego używasz jest mała, papier może zostać zszyty z nierównymi krawędziami. W takim przypadku, sprawdź szerokość papieru.

Jeżeli szerokość papieru, którego używasz jest mała, papier może zostać przedziurkowany (w narożu/podwójnie) z nierównymi krawędziami. W takim przypadku, sprawdź szerokość papieru.

Jeżeli szerokość papieru, którego używasz jest mała, gdy Booklet Trimmer-F jest używany, papier może zostać przycięty z nierównymi krawędziami. W takim przypadku, sprawdź szerokość papieru.

Jeżeli tworzy się broszurę zszywaną zeszytowo, wykorzystując papier powlekany na okładkę lub arkusze wstawione, w zależności od rodzaju użytego na papieru powlekanego, obraz drukowany na papierze za okładką może przywierać do tylnej strony okładki lub arkusza wstawionego.

Jeżeli tworzy się broszurę zszywaną zeszytowo, lub wykorzystuje tryb Zszywania (W narożniku/Podwójne) w odniesieniu do papieru powlekanego dla arkuszy wstawianych lub okładkę, wydruki mogą zabrudzić powierzchnię okładki (smugi tonera), zależnie od rodzaju zastosowanego papieru powlekanego.

W przypadku tworzenia broszury zszywanej na środku której okładka ma być wykonana z papieru powlekanego, w miejscach złożenia papieru mogą pojawić się pęknięcia. Zależy to jednakże od rodzaju używanego papieru powlekanego.

W przypadku korzystania z funkcji zszywania (W rogu/Podwójne) do połączenia ze sobą wielu zestawów kopii których okładka ma być wykonana z papieru powlekanego, zszywki mogą zabrudzić powierzchnię wykonanej okładki. Zależy to jednakże od rodzaju używanego papieru powlekanego.

Jeżeli papier o gramaturze od 326 do 400 g/m2 jest wyprowadzany na Tacę A, toner na arkuszach może się przylepić do kolejnych arkuszy. W takiej sytuacji, jako miejsce wyprowadzania należy ustawić Tacę B. Wysokość stosu grubego papieru na Tacy B nie może przekraczać 40 mm.

Jeżeli papier o gramaturze od 326 do 400 g/m2 jest wyprowadzany na Tacę B, zastosowanie papieru o dużej sztywności może doprowadzić do jego zablokowania lub wystąpienia zarysowań na obrazach o dużym zabarwieniu.

UWAGA
Nazwa modułu dziurkowania może się różnić, zależnie od regionu.

Podzespoły oraz ich funkcje

Widok zewnętrzny


Saddle Finisher-AN	Finisher-AN

1.	Górna pokrywa Pokrywę tę należy otworzyć, by usunąć zablokowane arkusze papieru. (Patrz "Usuwanie zablokowanego papieru.")
2.	Przednia pokrywa Należy otworzyć tę pokrywę, gdy w zespole głowicy zszywającej oraz zespole zszywacza należy wymienić zasobnik ze zszywkami, usunąć zablokowany papier lub zszywki. (Patrz "Konserwacja" oraz "Rozwiązywanie problemów.")
3.	Taca na broszury (Saddle Finisher-AN Tylko) Na tacę tę wyprowadzane są zszyte na środku wydruki.
4.	Pomocnicza taca na broszury (Saddle Finisher-AN Tylko) W czasie pracy z dużymi formatami broszur, należy wyciągnąć tacę pomocniczą.
5.	Taca wyprowadzania B Na tackę wyprowadzane są wydruki. Odpowiednie zaprogramowanie opcji Wybieranie Tacki umożliwi wyprowadzanie na tę tackę wydruków wykonywanych przez pewne funkcje urządzenia. (Patrz "Przyporządkowywanie tacki do danej funkcji.")
6.	Taca wyprowadzania A Na tackę wyprowadzane są wydruki. Odpowiednie zaprogramowanie opcji Wybieranie Tacki umożliwi wyprowadzanie na tę tackę wydruków wykonywanych przez pewne funkcje urządzenia. (Patrz "Przyporządkowywanie tacki do danej funkcji.")

UWAGA
Gdy produkt Finisher Long Sheet Catch Tray-A(opcjonalny) jest podłączony, Taca A jest zastępowana przez niego. Podczas podłączania Long Sheet Tray-C (opcjonalna) rozszerzenie tacy wyprowadzania jest mocowane do górnej części Tacy A. Taca wyjściowa A/B wyrównuje wyprowadzany papier pomiędzy dwoma prowadnicami. Można regulować położenie tych prowadnic. Aby uzyskać więcej informacji, patrz "Położenie papieru na tacy urządzenia wykańczającego A/B.".

UWAGA

Gdy produkt Finisher Long Sheet Catch Tray-A(opcjonalny) jest podłączony, Taca A jest zastępowana przez niego.

Podczas podłączania Long Sheet Tray-C (opcjonalna) rozszerzenie tacy wyprowadzania jest mocowane do górnej części Tacy A.

Taca wyjściowa A/B wyrównuje wyprowadzany papier pomiędzy dwoma prowadnicami. Można regulować położenie tych prowadnic. Aby uzyskać więcej informacji, patrz "Położenie papieru na tacy urządzenia wykańczającego A/B.".

Widok wewnętrzny

1.	Taca na odpadki z dziurkowania (Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU) Wysuń pojemnik aby usunąć z niego odpadki. (Patrz "Usuwanie odpadów pochodzących z dziurkowania (Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU).")
2.	Pojemnik na odpadki ze zszywania Wysuń pojemnik aby usunąć z niego odpadki. (Patrz "Usuwanie odpadów pochodzących ze zszywania (Finisher-AN/Saddle Finisher-AN).")

Tryby wykańczania

oraz Saddle Finisher-AN są wyposażone w poniższe tryby wykańczania:

Tryb układania

Wydruki są automatycznie układane w komplety z zachowaniem oryginalnej kolejności ułożenia stron.

Tryb grupowania

Wszystkie wydruki tej samej strony oryginału są grupowane w zestawy.

Tryb przesunięcia

Wydruki są przesuwane na przemian do tyłu i do przodu tacy.

Papier jest wyprowadzany pionowo (portret) lub poziomo (krajobraz) w zależności od zorientowania oryginałów. Na przykład, dla oryginałów A4R, wydruki są wyprowadzane poziomo. Dla oryginałów A4, wydruki są wyprowadzane pionowo.

Tryb zszywania

Wydruki są najpierw automatycznie układane w komplety z zachowaniem oryginalnej kolejności ułożenia stron, a następnie zszywane. Wydruki zszywane są w następujących miejscach:

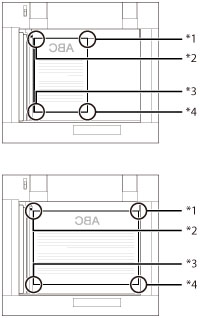

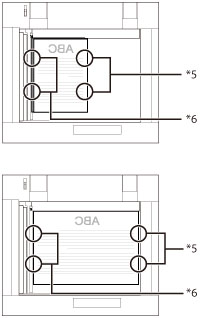

Sytuacja, kiedy oryginał umieszczony został na szklanej płycie roboczej:

Obszar zszywania w narożniku		Obszar podwójnego zszywania

1 Lewy górny 2 Prawy górny 3 Prawy dolny 4 Lewy dolny		5 Lewa strona 6 Prawa strona

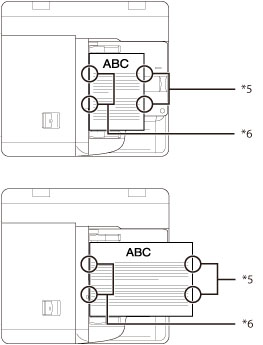

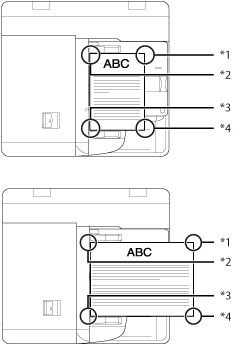

Jeżeli oryginały umieszczone są w podajniku:

Obszar zszywania w narożniku		Obszar podwójnego zszywania

1 Prawa górna 2 Lewa górna 3 Lewa dolna 4 Prawa dolna		5 Prawa strona 6 Lewa strona

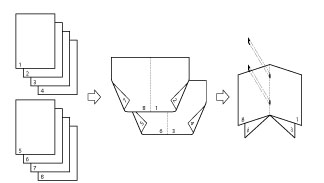

Tryb zszywania zeszytowego

Wydruki tworzą broszurę, składającą się ze stron złożonych i zszytych na środku.

Tryb dziurkowania

W zadrukowanych arkuszach wykonywane są dwa lub cztery otwory.

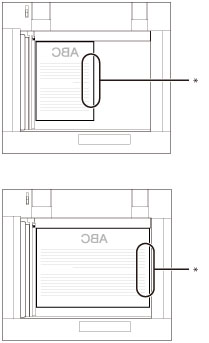

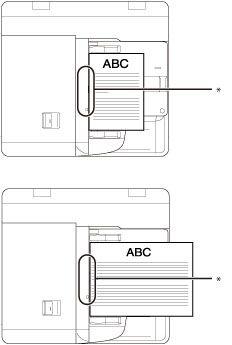

Na poniższej ilustracji pokazano miejsca, gdzie wykonywane są otwory.

Płyta szklana	Podajnik

* Miejsce tworzenia otworów

Na poniższej ilustracji pokazano odstęp pomiędzy otworami.

Puncher Unit-BS


2 Dziurki	3 Dziurki
1 70 mm 2 108 mm

Puncher Unit-BT


2 Dziurki	4 Dziurki
* 80 mm

Puncher Unit-BU

4 Dziurki

*1 21 mm

*2 70 mm

Tryb składania zeszytowego

Urządzenie składa wiele arkuszy papieru do połowy jego formatu

WAŻNE
Następujący format papieru może być zszywany: Podwójne zszywanie: A3, A4, A4R lub format niestandardowy (182 mm x 182 mm do 297 mm x 432 mm) Zszywanie w narożniku: A3, A4, A4R lub format niestandardowy (210 mm x 182 mm do 297 mm x 432 mm) Nie można zszywać papieru welinowego, przezroczystych folii, czystych folii, półprzezroczystych lub etykiet. Nie można również zszywać papieru o gramaturze 326 g/m2 lub większej. Następujące formaty papieru mogą być zszywane zeszytowo: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, lub niestandardowy rozmiar (210 mm x 279,4 mm do 330,2 mm x 487,7 mm) Nie można zszywać zeszytowo papieru welinowego, folii przezroczystych, czystych folii, półprzezroczystych, papieru wstępnie dziurkowanego, papieru z zakładkami lub etykiet. Nie można również zszywać zeszytowo papieru o gramaturze 301 g/m2 lub większej. Oto formaty papieru, w których można wykonywać otwory: Jeżeli podłączona jest opcjaPuncher Unit-BS. Dwa otwory: A3, A4, A4R, niestandardowy rozmiar (182 mm x 182 mm do 297 mm x 432 mm), niestandardowy rozmiar (297,1 mm x 182 mm do 304,8 mm x 457,2 mm) Trzy otwory: A3, A4, niestandardowy rozmiar (210 mm x 182 mm do 297 mm x 432 mm), niestandardowy rozmiar (297,1 mm x 182 mm do 304,8 mm x 457,2 mm) Jeżeli podłączona jest opcjaPuncher Unit-BT Dwa otwory: A3, A4, A4R, format niestandardowy (182 mm x 182 mm do 304,8 mm x 432 mm) Cztery otwory: A3, A4, format niestandardowy (257 mm x 182 mm do 304,8 mm x 432 mm) Jeżeli podłączona jest opcjaPuncher Unit-BU Cztery otwory: A3, A4, A4R, niestandardowy rozmiar (182 mm x 182 mm do 297 mm x 432 mm), niestandardowy rozmiar (297,1 mm x 182 mm do 304,8 mm x 457,2 mm) Nie można tworzyć otworów w papierze grubym 6 do 8, 1-stronnie powlekanym 7 do 9, 2-stronnie powlekanym 7 do 9, powlekanym matowo 7 do 9, foliach przezroczystych, czystych foliach, półprzezroczystych, papierze teksturowanym 7, welinowym, etykietach oraz papierze wstępnie dziurkowanym. Nie można również tworzyć otworów w papierze o gramaturze 301 g/m2 lub więcej. Następujące formaty papieru mogą być składane zeszytowo: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, lub niestandardowy rozmiar (210 mm x 279,4 mm do 330,2 mm x 487,7 mm) Nie można składać zeszytowo papieru welinowego, folii przezroczystych, czystych folii, półprzezroczystych, papieru wstępnie dziurkowanego, papieru z zakładkami lub etykiet. Nie można również składać papieru o gramaturze 301 g/m2 lub większej. W następujących przypadkach wyprowadzany papier może nie być wyrównany lub może spaść z tacki: Podczas używania cienkiego papieru (z powodu temperatury, wilgotności, właściwości rodzaju papieru lub zwijania papieru) Podczas ustawionego trybu dziurkacza Podczas korzystania z papieru o niestandardowym formacie i ustawieniu zarówno trybu Dziurkowania oraz Przesunięcia, krawędzie papieru mogą zostać pofałdowane lub pomarszczone. W tym przypadku należy wyłączyć tryb Przesunięcia.

WAŻNE

Następujący format papieru może być zszywany:

Podwójne zszywanie: A3, A4, A4R lub format niestandardowy (182 mm x 182 mm do 297 mm x 432 mm)

Zszywanie w narożniku: A3, A4, A4R lub format niestandardowy (210 mm x 182 mm do 297 mm x 432 mm)

Nie można zszywać papieru welinowego, przezroczystych folii, czystych folii, półprzezroczystych lub etykiet. Nie można również zszywać papieru o gramaturze 326 g/m2 lub większej.

Następujące formaty papieru mogą być zszywane zeszytowo: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, lub niestandardowy rozmiar (210 mm x 279,4 mm do 330,2 mm x 487,7 mm)

Nie można zszywać zeszytowo papieru welinowego, folii przezroczystych, czystych folii, półprzezroczystych, papieru wstępnie dziurkowanego, papieru z zakładkami lub etykiet. Nie można również zszywać zeszytowo papieru o gramaturze 301 g/m2 lub większej.

Oto formaty papieru, w których można wykonywać otwory:

Jeżeli podłączona jest opcjaPuncher Unit-BS.

Dwa otwory: A3, A4, A4R, niestandardowy rozmiar (182 mm x 182 mm do 297 mm x 432 mm), niestandardowy rozmiar (297,1 mm x 182 mm do 304,8 mm x 457,2 mm)

Trzy otwory: A3, A4, niestandardowy rozmiar (210 mm x 182 mm do 297 mm x 432 mm), niestandardowy rozmiar (297,1 mm x 182 mm do 304,8 mm x 457,2 mm)

Jeżeli podłączona jest opcjaPuncher Unit-BT

Dwa otwory: A3, A4, A4R, format niestandardowy (182 mm x 182 mm do 304,8 mm x 432 mm)

Cztery otwory: A3, A4, format niestandardowy (257 mm x 182 mm do 304,8 mm x 432 mm)

Jeżeli podłączona jest opcjaPuncher Unit-BU

Cztery otwory: A3, A4, A4R, niestandardowy rozmiar (182 mm x 182 mm do 297 mm x 432 mm), niestandardowy rozmiar (297,1 mm x 182 mm do 304,8 mm x 457,2 mm)

Nie można tworzyć otworów w papierze grubym 6 do 8, 1-stronnie powlekanym 7 do 9, 2-stronnie powlekanym 7 do 9, powlekanym matowo 7 do 9, foliach przezroczystych, czystych foliach, półprzezroczystych, papierze teksturowanym 7, welinowym, etykietach oraz papierze wstępnie dziurkowanym. Nie można również tworzyć otworów w papierze o gramaturze 301 g/m2 lub więcej.

Następujące formaty papieru mogą być składane zeszytowo: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, lub niestandardowy rozmiar (210 mm x 279,4 mm do 330,2 mm x 487,7 mm)

Nie można składać zeszytowo papieru welinowego, folii przezroczystych, czystych folii, półprzezroczystych, papieru wstępnie dziurkowanego, papieru z zakładkami lub etykiet.

Nie można również składać papieru o gramaturze 301 g/m2 lub większej.

W następujących przypadkach wyprowadzany papier może nie być wyrównany lub może spaść z tacki:

Podczas używania cienkiego papieru (z powodu temperatury, wilgotności, właściwości rodzaju papieru lub zwijania papieru)

Podczas ustawionego trybu dziurkacza

Podczas korzystania z papieru o niestandardowym formacie i ustawieniu zarówno trybu Dziurkowania oraz Przesunięcia, krawędzie papieru mogą zostać pofałdowane lub pomarszczone. W tym przypadku należy wyłączyć tryb Przesunięcia.

UWAGA

Aby uzyskać więcej informacji na temat konserwacji modułu wykańczania, na przykład wymiany zszywek, patrz "Konserwacja." Aby uzyskać więcej informacji na temat usuwania zablokowanego papieru/zszywek, patrz "Rozwiązywanie problemów."

Po zaprogramowaniu funkcji Wykańczanie tace wyprowadzające przesuwają się do dołu, gdy tylko stos papieru przekroczy dopuszczalną liczbę arkuszy lub odpowiednią wysokość stosu. Kiedy liczba wydruków na tacy wyprowadzającej osiągnie dopuszczalny limit, wówczas kolejne wydruki będą automatycznie wyprowadzane na kolejną dostępną tacę. Kiedy na wszystkich dostępnych tacach osiągnięte zostaną dopuszczalne dla nich limity załadowania, drukowanie zostanie wstrzymane. Usuń z tac cały wyprowadzony papier. Tace przesuną się do góry i wznowione zostanie drukowanie.

Nie można wyprowadzać zszywanego papieru na Tacę A.

Naciśnięcie na [Przesunię.]*1 kiedy zaprogramowana jest funkcja Układanie albo Grupowanie spowoduje, że każdy komplet wydruków zostanie przesunięty o poniższe wartości, zanim zostanie wyprowadzony na tacę wyprowadzającą.

*1 Papier o szerokości 314,9 mm lub większej lub długości 487,8 mm lub większej nie może być obracany.

Nie zszywaj:	Każdy zestaw wydruków zostanie przesunięty o około 20 mm. (dla papierów innych niż A4R)
	Każdy zestaw wydruków zostanie przesunięty o około 15 mm. (dla papierów A4R)
Zszywanie w narożniku:	Każdy zestaw wydruków zostanie przesunięty o około 20 mm.
Podwójne zszywanie:	Każdy zestaw wydruków zostanie przesunięty o około 20 mm.

Jeśli zaprogramowana jest funkcja Zszywanie, to tacka wyprowadzająca przesunie się do dołu, gdy tylko stos papieru przekroczy dopuszczalną liczbę arkuszy lub odpowiednią wysokość stosu. Kiedy stos arkuszy na tacy wyprowadzającej osiągnie limit załadowania lub kiedy wyprowadzonych zostanie 200 kompletów wydruków/stos osiągnie zaprogramowaną wysokość, wtedy operacje drukowania i zszywania zostaną tymczasowo wstrzymane. Kiedy z tacki wyprowadzającej usunięte zostaną wszystkie zszyte wydruki, drukowanie i zszywanie zostaną wznowione.

Jeżeli użytkownik korzysta z Trybu zszywanie, nie należy usuwać stosu papieru z tacy wyjściowej w czasie wykonywania zadania. Usuń stos papieru dopiero po zakończeniu zadania.

Staple-N1 jest standardowym wyposażeniem Finisher-AN.

Staple-N1 oraz Staple-P1 są standardowym wyposażeniem Saddle Finisher-AN.

Jeśli wybrano opcję zszywania ponad 50 arkuszy (80 g/m2) formatu A3 lub A4R, a także jeśli wybrano opcję zszywania ponad 100 arkuszy (80 g/m2) formatu A4, kopie/wydruki zostaną rozdzielone, jednakże nie zostaną zszyte. Co więcej, w przypadku wyboru papieru powlekanego lub papieru grubego, zszywanie może być niemożliwe nawet jeśli liczba arkuszy, wliczając w to arkusze wstawione lub rozdzielające jest mniejsza, niż ustalona wartość urządzenia wykańczającego.

Maksymalna liczba arkuszy, które można połączyć może nie być możliwa do osiągnięcia w zależności od typu papieru. W takim przypadku należy zmienić typ papieru lub zmniejszyć liczbę arkuszy do połączenia.

Jeśli urządzenie zatrzyma się w trakcie zszywania i pojawi się komunikat <Załaduj zszywki do zespołu zszywającego.> oznaczać to będzie, że zużyte zostały prawie wszystkie zszywki i trzeba wymienić pojemnik. Aby kontynuować zszywanie, należy wymienić pojemnik ze zszywkami. (Patrz "Konserwacja.")

Tryb zszywania zeszytowego jest dostępny jedynie, gdy Saddle Finisher-AN jest podłączony.

Maksymalna liczba arkuszy które mogą być zszyte, zależy od gramatury i rodzaju używanego papieru. Na przykład, w trakcie korzystania ze zwykłego papieru (80 g/m2), zszyte może zostać jednorazowo 25 arkuszy (100 stron).

Dokładność zagięć tworzonych przy użyciu funkcji Zszywanie na Środku zależy od rodzaju papieru oraz liczby arkuszy.

Aby uzyskać informacje o maksymalnej liczbie arkuszy, które mogą być złożone na trzy (Z) oraz zszyte podczas, gdy Paper Folding Unit-J jest podłączony, patrz "Tryb zszywania z trybem składania na trzy (Z)."

Tryb dziurkowania jest dostępny wyłącznie, gdy Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU jest podłączony.

Tryb składania zeszytowego jest dostępny jedynie, gdy Saddle Finisher-AN jest podłączony.

Składanych zeszytowo, a następnie wyprowadzanych może być maksymalnie 5 arkuszy (80 g/m2).

Formaty papieru, jakie można wyprowadzić

Formaty papieru jakie można wyprowadzić z tacek wyprowadzających Finisher-AN/Saddle Finisher-AN są zawarte poniżej. Proszę jednak mieć na względzie to, iż niektóre formaty nie będą wyprowadzane, co uzależnione będzie od zaprogramowanych ustawień.

: Dostępny

-: Niedostępne

Format papieru		Taca A	Taca B	Tacka na broszury
330 mm x 483 mm
305 mm x 457 mm
320 mm x 450 mm (SRA3)
A3
A4				-
A4R
A5R			-	-
Rozmiar niestandardowy	139,7 mm x 182 mm do 330,2 mm x 487,7 mm		*1	*2
Rozmiar niestandardowy (Długi arkusz)	210 mm x 487,8 mm do 330,2 mm x 1300 mm	*3	-	-

*1 Wyprowadzany może być wyłącznie papier formatu niestandardowego o wymiarach 182 mm x 182 mm do 330,2 mm x 487,7 mm.

*2 Wyprowadzany może być wyłącznie papier formatu niestandardowego o wymiarach 210 mm x 279.4 mm do 330,2 mm x 487,7 mm.

*3 Przetwarzanie końcowe, takie jak zszywanie i dziurkowanie nie może być wykonywane.

UWAGA
Taca na broszury jest dostępna tylko wówczas, gdy Saddle Finisher-AN jest podłączony. Do Tacki B nie można wyprowadzać papieru, którego szerokość jest mniejsza niż 182 mm.
