Peças e respetivas funções

1.

Inclui as teclas, o visor do painel digital e os indicadores necessários ao funcionamento da máquina.

2.

Carregue no lado "I" para ligar a máquina.

3.

Alimenta a unidade de impressão e a estação de fixação.

4.

Abra estas tampas para retirar o papel encravado no interior da unidade de impressão. (Consulte "Retirar papel encravado".)

5.

Carregue para abrir o deck para papel quando precisar de colocar papel ou no caso de haver papel encravado.
O indicador de colocação do papel permite-lhe verificar a quantidade de papel restante no deck para papel.

6.

Tem capacidade para um máximo de 1000 folhas de papel (80 g/m2) em cada deck para papel.

7.

Abra estas tampas para retirar papel encravado no interior da estação de fixação. (Consulte "Retirar papel encravado".)

8.

Fornece alimentação de uma tomada de CA para a unidade principal e o Duplex Color Image Reader Unit-M (opcional).

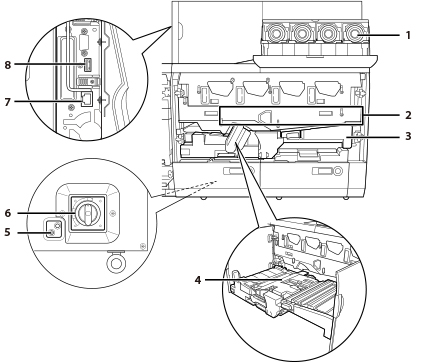

1.

Abra a tampa para substituir a cartridge de toner. (Consulte "Substituir o Depósito de resíduos de toner".)

2.

Transfere o toner para o papel.

3.

Fornece o papel que é alimentado do deck para papel para a estação de fixação através da posição de transferência de toner. Além disso, a unidade de alimentação fornece papel da estação de fixação quando é definido o modo Verso de uma pág. FRT-VRS. Puxe esta unidade para fora para retirar o papel encravado no seu interior. (Consulte "Retirar papel encravado".)

4.

Compensa a distorção do papel ou a dispersão de extremidades laterais.

5.

Localizado na parte posterior da unidade de alimentação. Carregue neste botão para testar periodicamente o disjuntor.

6.

Localizado na parte posterior da unidade de alimentação. Deteta picos ou falhas de corrente.

7.

Localizado na parte superior esquerda da unidade de impressão. Utilize esta porta para ligar a máquina à rede (imagePRESS Server).

8.

Localizado na parte superior esquerda da unidade de impressão. Este conector só deve ser utilizado por representantes de assistência.

1.

Fixa o toner que foi transferido para o papel. Puxe a unidade de fixação principal para fora para retirar o papel encravado no seu interior.(Consulte "Retirar papel encravado".)

2.

Alguns tipos de papel têm de passar pela unidade de fixação secundária depois de passarem pela unidade de fixação principal para fixar bem o toner. Puxe a unidade de fixação secundária para fora para retirar o papel encravado no seu interior.(Consulte "Retirar papel encravado".)

3.

Puxe este tabuleiro para fora para substituir o depósito de resíduos de toner.(Consulte "Substituir o Depósito de resíduos de toner".)

4.

Inverte o papel e volta a enviá-lo para a unidade de impressão durante a impressão frente e verso. Esta unidade também inverte o papel para que a face impressa saia virada para cima ou para baixo de acordo com as programações do modo Para cima/Para baixo.
Puxe a unidade de saída/inversão para fora para retirar papel encravado no interior da unidade.

5.

Corrige o encaracolamento do papel causado pelo calor. Puxe esta unidade para fora para retirar o papel encravado no seu interior.

1.

Pisca ou acende-se a verde quando a máquina está a executar operações e mantém uma luz verde fixa quando os dados de fax recebidos são guardados na memória.

2.

Pisca ou acende-se a vermelho quando ocorre um erro na máquina. Se o indicador de erro estiver a piscar, siga as instruções que aparecem no visor do painel digital. Se o indicador de Erro mostrar uma luz vermelha fixa, contacte o revendedor local autorizado da Canon.

3.

Carregue nesta tecla para especificar programações/gravação.

4.

Carregue nesta tecla para programar ou cancelar o modo Poupança de energia/Sleep. Acende-se quando a máquina entra no modo Poupança de energia/Sleep. Para obter mais informações sobre o modo Sleep automático, consulte "Interruptor de alimentação principal e tecla Poupança de energia". Para obter mais informações sobre o modo que é ativado depois de carregar em , consulte "Alternar modos ativados depois de carregar na tecla Poupança de energia".

5.

Carregue nesta tecla para ver a contagem total de cópias e impressões no visor do painel digital.

6.

Carregue nestas teclas para introduzir valores numéricos.

7.

Carregue nesta tecla para apagar valores ou carateres introduzidos.

8.

Acende-se quando se liga a máquina.

9.

Utilize-a quando estiver a usar o visor do painel digital, como quando introduz carateres. Se perder a caneta de edição, contacte o revendedor local autorizado da Canon. Não utilize um objeto pontiagudo no painel de controlo, como um lápis ou uma esferográfica, em vez da caneta de edição.

10.

Carregue nesta tecla para parar um trabalho em curso, como um trabalho de leitura ou de cópia.

11.

Carregue nesta tecla para iniciar uma operação.

12.

Carregue nesta tecla para repor as programações standard da máquina.

13.

Carregue para iniciar/terminar sessão, se tiver programado um serviço de início de sessão como, por exemplo, gestão da ID de departamento.

14.

O ecrã das programações de cada função aparece neste visor. Por pré-programação, aparecem oito teclas de função.

15.

Utilize este botão para ajustar o brilho do visor do painel digital.

16.

Carregue nesta tecla para ver o ecrã Sinais sonoros.

17.

Carregue nesta tecla para verificar o estado dos trabalhos ou para cancelar trabalhos de impressão. Além disso, carregue nesta tecla para verificar o estado da máquina, por exemplo, a quantidade de papel restante.

18.

Carregue nesta tecla para recuperar funções favoritas guardadas no Menu rápido. Além disso, se estiver a utilizar autenticação, pode ver o Menu rápido programado para cada utilizador individual.(Consulte "Menu rápido".)

19.

Carregue nesta tecla para ver o ecrã Menu principal se, por exemplo, pretender mudar de função.
