Avant

Capteur de mouvement

Lorsque le capteur de mouvement détecte une personne à proximité de l'appareil, ce dernier quitte automatiquement le mode veille. Activation du mode de veille

Panneau de commande

Le panneau de commande comprend, entre autres, des témoins lumineux et un afficheur tactile. Vous pouvez exécuter toutes les opérations et faire des réglages depuis le panneau de commande.
Panneau de commande
Écrans de base de l'afficheur tactile

Chargeur

Charge automatiquement les originaux dans l'appareil pour la numérisation. Lorsque deux ou plusieurs feuilles sont placées dans le chargeur, les originaux peuvent être numérisés en continu. Chargeur

Port USB (partie frontale droite de la machine)

Vous pouvez connecter à l'appareil des périphériques comme un périphérique mémoire USB. Connexion d'un périphérique mémoire USB
Certains types de support de mémoire ne sont pas capables d'enregistrer les données correctement.
Le port USB (partie droite frontale de l'appareil) prend en charge le protocole USB 2.0.

Capot droit de l'unité principale

Ouvrez ce capot pour éliminer un bourrage papier à l'intérieur de l'appareil. Bourrages papier dans la source de papier

Port USB (partie arrière droite de la machine)

Vous pouvez connecter à l'appareil des périphériques comme un disque de stockage externe. Sauvegarde/Récupération des données
Lorsque vous sélectionnez <Réseau local câblé + Réseau local câblé> pour <Sélectionner Interface>, branchez un adaptateur USB-LAN ici. Connexion à un réseau local filaire pour la ligne secondaire
Le port USB (partie droite arrière de l'appareil) prend en charge USB 3.0.

Connecteur USB

Connectez un câble USB lorsque vous connectez l'appareil et un ordinateur.
Le connecteur USB prend en charge USB 2,0.

Port LAN

Connectez un câble réseau pour rattacher l'appareil à un routeur réseau local filaire, etc. Configuration de l'environnement réseau

Plateau multifonctions

Chargez le papier dans le plateau multifonctions si vous souhaitez utiliser un type de papier différent de celui qui figure dans la cassette à papier.
Plateau multifonctions
Chargement du papier dans le plateau multifonctions

Capot supérieur droit de la cassette à papier

Ouvrez ce capot pour éliminer un bourrage papier à l'intérieur de l'appareil. Bourrages papier dans la source de papier

Capot inférieur droit de la cassette à papier

Ouvrez ce capot pour éliminer un bourrage papier à l'intérieur de l'appareil. Bourrages papier dans la source de papier

Cassette à papier 1

Chargez le type de papier que vous utilisez fréquemment. Cassette à papier

Cassette 2

Chargez le type de papier que vous utilisez fréquemment. Vous pouvez y charger du papier incompatible avec la cassette 1. Cassette à papier

Capot du réceptacle de toner usagé

Ouvrez ce capot pour remplacer le réceptacle de toner usagé. Remplacement du réceptacle de toner usagé

Code de toner

Ce code indique le type de toner d'origine qui peut être utilisé avec la machine.Utilisez un toner dont le code inclut les mêmes lettres que le code situé sur le capot avant de la machine.

Interrupteur d'alimentation

Actionnez l'interrupteur d'alimentation pour mettre l'appareil sous ou hors tension.
Mise sous tension de l'appareil
Mise hors tension de l'appareil

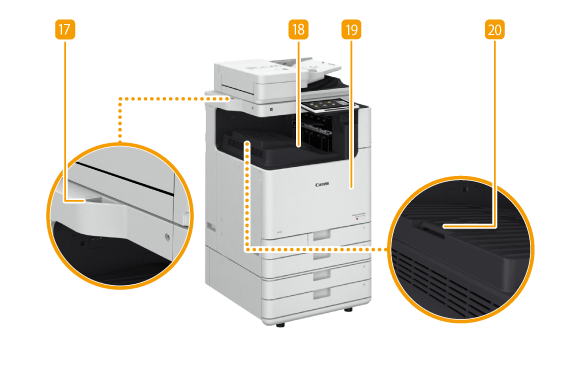

Boîte de rangement du chiffon de nettoyage de la vitre

Utilisez cette boîte pour stocker le chiffon afin de nettoyer la vitre d'exposition.

Réceptacle de sortie

Le papier sort ici quand l'impression est terminée. Les fonctions Tri séquentiel, Groupe et Rotation de 90 degrés sont prises en charge.

Capot avant de la machine

Ouvrez ce capot lors du remplacement du réceptacle de toner ou de l’unité du tambour, ou lors du nettoyage du verre anti-poussière.
Nettoyage de la vitre anti poussière
Remplacement des cartouches de toner
Remplacement du tambour

Butoir à papier du réceptacle de sortie

Redressez ce butoir pour empêcher le papier imprimé de tomber.
Pour en savoir plus sur la configuration des équipements facultatifs installés sur l'appareil, consultez la section Options.
Connexion d'un périphérique mémoire USB
Pour imprimer directement les données stockées sur un périphérique mémoire USB, reliez ce dernier au port USB situé sur le côté droit de la machine. Vous pouvez également enregistrer directement sur le périphérique mémoire USB les originaux numérisés à l'aide de la machine.
Assurez-vous que le périphérique mémoire USB est correctement orienté lors du raccordement à l'appareil. Si le raccordement n'est pas correct, le périphérique mémoire USB ou l'appareil peuvent connaître des dysfonctionnements.
Veillez à suivre la procédure appropriée pour retirer le périphérique mémoire USB, Retrait des supports de mémoiresans quoi vous risquez d'altérer le bon fonctionnement du périphérique mémoire USB ou de l'appareil.
L'appareil ne prend en charge que les périphériques mémoire USB au format FAT32/exFAT.
Dispositifs et utilisations non pris en charge
Support de mémoire avec des fonctions de sécurité
Supports de mémoires non conformes aux spécifications USB
Lecteurs de cartes mémoire connectés par USB
Connexion de support de mémoire par un câble d'extension
Connexion de support de mémoire par un concentrateur USB
