Encallaments de paper a la unitat principal

Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper. Si està instal·lada la unitat d'acabat interior, consulteu Eliminar els encallaments de paper quan la unitat d'acabat interior està instal·lada.
Confirmar abans de manipular
Si el dipòsit de paper opcional està instal·lat, traieu-lo de l'equip.
Tanqueu qualsevol tapa que estigui oberta.
1
Mireu si hi ha paper encallat a la safata multiús.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
2

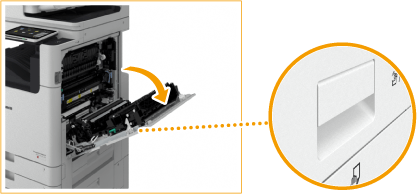

Obriu la tapa dreta de la unitat principal.
3
Mireu si hi ha paper encallat a la unitat de sortida.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
4
Mireu si hi ha paper encallat a la unitat d'inversió.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
5
Mireu si hi ha paper encallat a l'entrada de la unitat dúplex.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
6
Mireu si hi ha paper encallat a la unitat de fixació.
Subjecteu la palanca verda () i obriu la unitat de fixació.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
Si no podeu treure el paper, col·loqueu de nou la unitat de fixació a la posició original i retireu-lo amb compte des de la part inferior.
Col·loqueu de nou la unitat de fixació a la posició original.
7
Mireu si hi ha paper encallat a la unitat dúplex.
Subjecteu la palanca verda () i obriu la unitat dúplex.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
Si no podeu treure el paper, col·loqueu de nou la unitat dúplex a la posició original i retireu-lo amb compte en la direcció de la fletxa.
Col·loqueu de nou la unitat dúplex a la posició original.
8
Mireu si hi ha paper encallat a la zona d'alimentació de paper de la safata multiús.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
9
Mireu si hi ha paper encallat entre la unitat principal i la tapa dreta de la unitat principal.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
10
Amb compte, tanqueu la tapa dreta de la unitat principal fins que sentiu un clic.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.

Eliminar els encallaments de paper quan la unitat d'acabat interior està instal·lada

1
Obriu la tapa dreta de la unitat principal.
2
Mireu si hi ha paper encallat a la unitat de sortida.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Obriu la tapa esquerra de la unitat d'acabat.
4

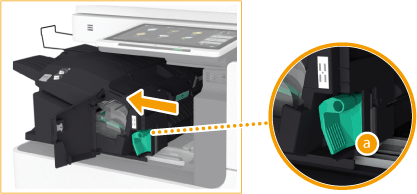

Subjecteu la palanca ( ) i desplaceu la unitat d'acabat interior cap a l'esquerra.
5

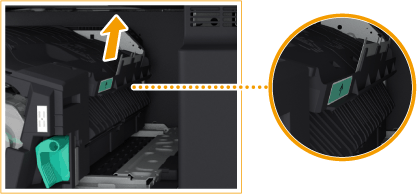

Mireu si hi ha paper encallat a la unitat d'acabat interior.
1
Aixequeu la guia fins a l'entrada.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Col·loqueu de nou la guia a la posició original.
Si la unitat perforadora està instal·lada:
1
Obriu la tapa davantera de la unitat perforadora.
2
Gireu el pom verd per alimentar el paper encallat cap a la presa elèctrica de la unitat perforadora.
3
Si el paper apareix per la sortida de la unitat perforadora, traieu-lo en la direcció de la fletxa.
4
Tanqueu la tapa davantera de la unitat perforadora.
6
Col·loqueu de nou la unitat d'acabat interior a la posició original.
7
Tanqueu la tapa esquerra de la unitat d'acabat.
8
Amb compte, tanqueu la tapa dreta de la unitat principal fins que sentiu un clic.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
AK48-025
