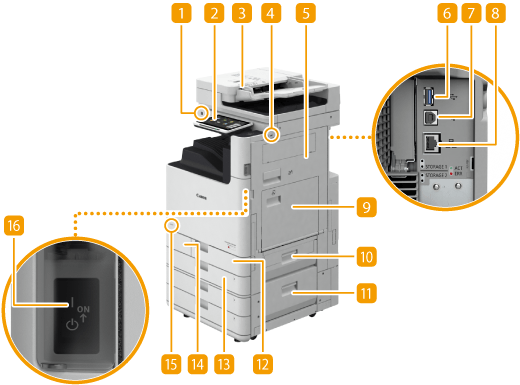

Přední strana
Senzor pohybu
Když senzor pohybu v blízkosti stroje detekuje osobu, stroj vystoupí z režimu spánku automaticky. Přechod do režimu spánku
Ovládací panel
Na ovládacím panelu se nachází indikátory a displej dotekového panelu. Prostřednictvím ovládacího panelu lze provádět všechny operace a nastavení.
Podavač
Automaticky podává originály ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů papíru, originály se skenují postupně bez přerušení. Podavač
USB port (pravá přední strana stroje)
Ke stroji lze připojit zařízení, jako např. paměťové zařízení USB. Připojení paměťového zařízení USB
Přístroj může dodávat maximální napětí 5 V 500 mA. Připojením zařízení, které vyžaduje vyšší výkon, může dojít k poškození přístroje.
V případě některých paměťových médií se může stát, že nedokáží uložit data správně.
USB port (na pravé přední straně stroje) podporuje standard USB 2.0.
Pravý kryt hlavní jednotky
Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru
USB port (pravá zadní strana stroje)
Ke stroji můžete připojit zařízení, jako je např. externí paměťový disk. Zálohování/obnova dat
Když v nabídce <Vybrat rozhraní> vyberete možnost <Wired LAN + Wired LAN>, připojte tady adaptér USB-LAN. Připojení ke kabelové síti LAN pro vedlejší vedení
Přístroj může dodávat maximální napětí 5 V 900 mA. Připojením zařízení, které vyžaduje vyšší výkon, může dojít k poškození přístroje.
USB port (na pravé zadní straně stroje) podporuje standard USB 3.0.
USB konektor
Kabel USB použijte pro propojení stroje s počítačem.
USB konektor podporuje USB 2.0.
Port LAN
Kabel LAN použijte pro propojení stroje a kabelového směrovače LAN apod. Nastavení síťového prostředí
Víceúčelová přihrádka
Uložte papír do víceúčelové přihrádky, jestliže chcete použít jiný typ papíru, než jaký je uložen v zásuvce na papír.
Horní pravý kryt zásuvky na papír
Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru
Dolní pravý kryt zásuvky na papír
Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru
Zásuvka na papír 1
Zde ukládejte typ papíru, který často používáte. Zásuvka na papír
Zásuvka na papír 2
Zde ukládejte typ papíru, který často používáte. Můžete zde ukládat papír, který nelze ukládat do zásuvky na papír 1. Zásuvka na papír
Kryt zásobníku odpadního toneru
Otevřete tento kryt, chcete-li vyměnit zásobník odpadního toneru. Výměna zásobníku odpadního toneru
Kód toneru
Tímto kódem je označen typ originálního toneru, který lze používat v tomto stroji.Používejte toner s kódem, který obsahuje stejná písmena jako kód na předním krytu stroje.
Vypínač
Stiskněte vypínač při zapínání nebo vypínání stroje.

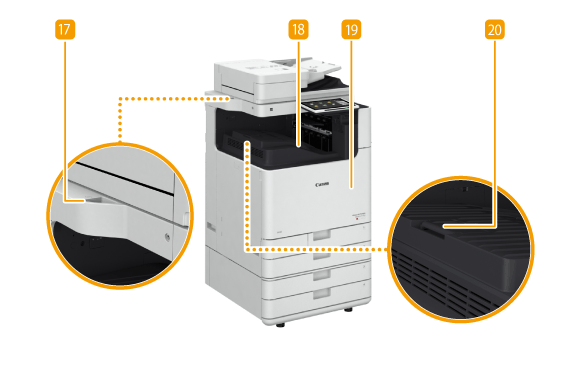

Úložná krabice na ubrousky na čištění skla
Tuto krabici použijte k uchovávání ubrousků na čištění kopírovací desky.
Výstupní přihrádka
Po dokončení tisku zde vystoupí papír. Jsou podporovány funkce Třídit, Skupina a Otočit o 90 stupňů.
Přední kryt hlavní jednotky
Tento kryt otevřete, pokud chcete vyměnit zásobník toneru nebo bubnovou jednotku nebo pokud chcete vyčistit prachotěsné sklo.
Podpěra papíru na výstupní přihrádce
Vyklopte tuto podpěru, aby papír po vytisknutí nespadl.
|
|
|
Další informace o nastavení volitelného zařízení nainstalovaného na stroji viz v Možnosti.
|
Připojení paměťového zařízení USB
Do portů USB umístěných na pravé straně stroje můžete připojit paměťové zařízení USB a tisknout data přímo z paměťového zařízení USB. Originály naskenované na stroji lze také přímo uložit do paměťového zařízení USB.
|
|
Při připojování paměťového zařízení USB ke stroji dbejte na to, aby bylo orientováno správným směrem. Jestliže je nepřipojíte řádným způsobem, můžete způsobit závadu na paměťovém zařízení USB nebo na stroji.
Při odebírání paměťového zařízení USB se řiďte náležitým postupem. Odebrání paměťového média Když tak neučiníte, můžete způsobit závadu na paměťovém zařízení USB nebo na stroji.
Můžete použít paměťové zařízení USB se systémem souborů FAT32 (do 32 GB) nebo exFAT (do 2 TB).
|
|
|
Nepodporovaná zařízení a použitíPaměťová média se zabezpečovacími funkcemi
Paměťová média neodpovídající parametrům USB
Čtečky paměťových karet připojené přes USB
Připojení paměťového média pomocí prodlužovacího kabelu
Připojení paměťového média přes rozbočovač USB
|
