Zachycení papíru v hlavní jednotce
Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu. Když je nainstalován vnitřní finišer, viz část Odstraňování zachyceného papíru, když je nainstalován vnitřní finišer.
|
|
Co zkontrolovat před zahájenímJe-li nainstalován volitelný podstavec na papír, vytáhněte ho ze stroje.
Zavřete otevřené kryty.
|
1
Zkontrolujte, zda se papír nezachytil ve víceúčelové přihrádce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
2

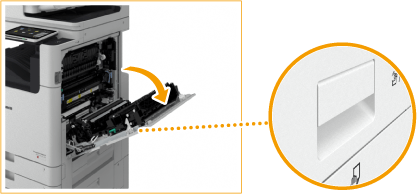

Otevřete pravý kryt hlavní jednotky.
3
Zkontrolujte, zda se papír nezachytil ve výstupní jednotce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
4
Zkontrolujte, zda se papír nezachytil v reverzní jednotce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Zkontrolujte, zda se papír nezachytil na vstupu duplexní jednotky.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
6
Zkontrolujte, zda se papír nezachytil ve fixační jednotce.
|
Podržte zelenou páčku (
 ) a otevřete fixační jednotku.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Pokud se nedaří papír odstranit, vraťte fixační jednotku do původní polohy a papír opatrně vytáhněte zespoda.
|
|
Vraťte fixační jednotku do původní polohy.
|
7
Zkontrolujte, zda se papír nezachytil v duplexní jednotce.
|
|
Podržte zelenou páčku (
 ) a otevřete duplexní jednotku.
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Pokud se nedaří papír odstranit, vraťte duplexní jednotku do původní polohy a papír opatrně vytáhněte ve směru šipky.
|
|
|
Vraťte duplexní jednotku do původní polohy.
|
8
Zkontrolujte, zda se papír nezachytil v oblasti podávání papíru ve víceúčelové přihrádce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
9
Zkontrolujte, zda se papír nezachytil mezi hlavní jednotkou a pravým krytem hlavní jednotky.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
10
Opatrně zavřete pravý kryt hlavní jednotky, dokud se neozve cvaknutí.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Odstraňování zachyceného papíru, když je nainstalován vnitřní finišer
1
Otevřete pravý kryt hlavní jednotky.
2
Zkontrolujte, zda se papír nezachytil ve výstupní jednotce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Otevřete levý kryt finišeru.
4
Uchopte páčku ( ) a posuňte vnitřní finišer doleva.
) a posuňte vnitřní finišer doleva.
5
Zkontrolujte, zda se papír nezachytil ve vnitřním finišeru.
|
1
|
Zvedněte vodítko na vstupu.
|
|
2
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
3
|
Vraťte vodítko do původní polohy.
|
Když je připojena jednotka děrovačky:
|
1
|
Otevřete přední kryt jednotky děrovačky.
|
|
2
|
Otáčením zeleného kolečka posuňte zachycený papír k výstupu jednotky děrovačky.
|
|
3
|
Pokud papír vystupuje z výstupu jednotky děrovačky, opatrně ho vytáhněte ve směru šipky.
|
|
4
|
Zavřete přední kryt jednotky děrovačky.
|
6
Vraťte vnitřní finišer do původní polohy.
7
Zavřete levý kryt finišeru.
8
Opatrně zavřete pravý kryt hlavní jednotky, dokud se neozve cvaknutí.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
