Bourrages papier dans l'unité principale
Vérifiez l’emplacement du bourrage papier sur l’écran, et suivez la procédure ci-dessous pour retirer le papier. Si le module de finition interne est installé, voir Élimination des bourrages papier lorsque le module de finition interne est installé.
|
Vérification avant toute manipulationSi le magasin à papier optionnel est installé, retirez-le de la machine. Fermez tous les capots ouverts. |
1
Vérifiez si le papier est coincé dans le plateau multifonctions.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
2

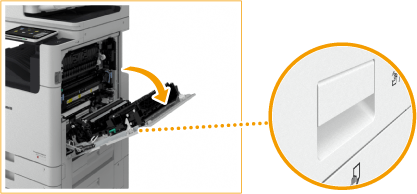

Ouvrez le capot droit de l'unité principale.
3
Vérifiez si le papier est coincé dans l'unité de sortie.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
4
Vérifiez si le papier est coincé dans l'unité d'inversement.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
5
Vérifiez si le papier est coincé dans l'entrée de l'unité RVC.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
6
Vérifiez si le papier est coincé dans l'unité de fixation.
 | Tenez le levier vert (  ) et ouvrez l'unité de fixation. |
 | Si le papier est coincé, tirez-le doucement dans la direction de la flèche.   Si vous ne pouvez pas retirer le papier, remettez l'unité de fixation dans sa position originale et tirez doucement le papier du dessous.   |
 | Remettez l'unité de fixation dans sa position d'origine. |
7
Vérifiez si le papier est coincé dans l'unité RVC.
| Tenez le levier vert (  ) et ouvrez l'unité RVC. |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  Si vous ne pouvez pas retirer le papier, remettez l'unité RVC en position originale et tirez doucement le papier dans la direction de la flèche.  |
| Remettez l'unité RVC dans sa position d'origine. |
8
Vérifiez si le papier est coincé dans la zone d'alimentation du plateau multifonctions.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
9
Vérifiez si le papier est coincé entre l'unité principale et le capot droit de l’unité principale.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
10
Fermez doucement le capot droit de l'appareil jusqu'à entendre un déclic.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
Élimination des bourrages papier lorsque le module de finition interne est installé
1
Ouvrez le capot droit de l'unité principale.
2
Vérifiez si le papier est coincé dans l'unité de sortie.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Ouvrez le capot gauche du module de finition.
4

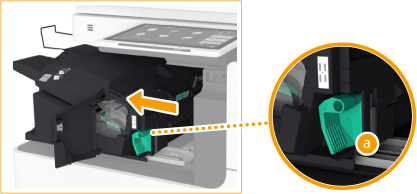

Tenez le levier ( ) et faites coulisser le module de finition interne vers la gauche.
) et faites coulisser le module de finition interne vers la gauche.
5
Vérifiez si le papier est coincé dans le finisseur intérieur.

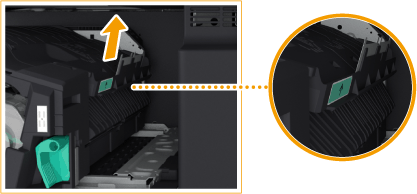

1 | Soulevez le guide à l'entrée.  |
2 | Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
3 | Remettez le guide dans sa position d'origine. |
Si le module de perforation est installé :
1 | Ouvrez le capot avant du module de perforation.  |
2 | Tournez le bouton vert pour faire passer le papier coincé vers la sortie du module de perforation.  |
3 | Si le papier sort par la sortie du module de perforation, tirez-le délicatement dans le sens de la flèche.  |
4 | Fermez le capot avant du module de perforation. |
6
Remettez le finisseur intérieur dans sa position d'origine.
7
Fermez le capot gauche du module de finition.
8
Fermez doucement le capot droit de l'appareil jusqu'à entendre un déclic.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
