Réglage de la position de l'image

Vous pouvez ajuster la position de l'image imprimée qui est mal alignée ou déformée, en vérifiant les pages de test et en spécifiant les valeurs de réglage.

Impression d'une page de test

Imprimez une page de test lors de l'ajustement de la position des images.
1
Appuyez sur <Modifier> pour <Régler la position d'image>.
2
Appuyez sur <Imprimer page de test>.
3
Saisissez le nombre de pages de test à faire , appuyez sur <Suivant>.
4
Sélectionnez une source de papier qui contient un type de papier personnalisé , appuyez sur <Démarrer l'impression>.
Imprimez une page de test.
Pour plus d'informations sur le papier qu'il est possible d'utiliser en tant que pages de test, consultez la section Papier disponible pour copie recto verso/impression recto verso.
Assurez-vous qu'il y a suffisamment de papier chargé dans la source de papier avant d'imprimer des pages de test.

Réglage de l'alignement du bord avant de l'image

Ce paramètre vous permet de régler la position de l'image en vérifiant si le repère enregistré et l'image au premier plan orientée dans le sens de chargement sont alignés sur la page de test.
1
Vérifiez la position de l'image de premier plan sur le côté avant de la page de test.

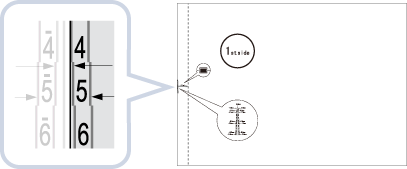

Dans l'exemple ci-dessous, un réglage est nécessaire car la ligne centrale du repère enregistré se situe 0,4 mm en dehors du bord de la page de test. Suivez la procédure décrite ci-dessous pour ajuster la position de l'image de premier plan sur le recto de la page de test.
La page de test avec « 1st side » imprimé dessus est le recto.
2
Sur l’écran <Régler la position d'image>, saisissez la valeur confirmée sur la page de test qui aligne la ligne centrale du repère enregistré sur le bord du papier.
Pour la page de test de la procédure ci-dessus, réglez <Recto> sur 0,4 mm. Saisissez la valeur à l’aide de <-> et <+>.
<+>
Appuyez lorsque la ligne centrale du repère enregistré est située en dehors du bord de la page de test (la ligne centrale du repère enregistré N'est PAS imprimée). L'image se déplace vers l'arrière, depuis la direction de chargement du papier, conformément à la valeur saisie.
<->
Appuyez lorsque la ligne centrale du repère enregistré est située à l'intérieur du bord de la page de test. L'image se déplace vers l'avant, depuis la direction de chargement du papier, conformément à la valeur saisie.
3
Retournez la page de test et vérifiez l'image en premier plan à l'arrière de la page de test.
4
Saisissez la valeur confirmée sur la page de test qui aligne la ligne centrale du repère enregistré sur le bord du papier.
Saisissez la valeur à l’aide de <-> et <+> dans <Verso>.
5
Effectuez à nouveau la page de test et vérifiez la position de l'image , puis appuyez sur <OK>.
Répétez à nouveau la correction, si nécessaire.
Lorsque vous ouvrez à nouveau l'écran <Régler la position d'image> après avoir fermé cet écran en appuyant sur <OK>, les valeurs sur l'écran sont remises à <0>. Cependant, la valeur réglée est toujours effective. Si vous répétez les étapes, lisez la valeur des repères enregistrés sur la nouvelle page de test et saisissez la nouvelle valeur.
Pour restaurer la valeur accumulée, appuyez sur <Rétablir les réglages initiaux>.
6
Appuyez sur <OK>.
865L-0KR
