Creazione di un ambiente di rete doppia

Si dispone di macchine separate in ogni reparto o piano dello stesso ufficio per motivi di sicurezza?

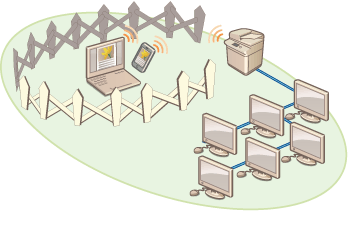

Oltre alle singole connessioni con una LAN cablata o una LAN wireless, questa macchina consente di realizzare ambienti di rete doppia con una LAN cablata e una LAN wireless o con una LAN cablata e un'altra LAN cablata tramite adattatore USB-LAN*. In questo modo è facile creare ambienti di rete in cui i dipendenti utilizzano la linea principale e i clienti utilizzano una linea secondaria con funzionalità limitate. Ciò contribuisce inoltre a ridurre i costi in quanto non è necessario installare una macchina per ogni ambiente di rete.
* Per informazioni sugli adattatori USB-LAN supportati, contattare il rivenditore o il responsabile dell'assistenza.
Questa macchina e la Guida per l'utente fanno riferimento alla LAN cablata principale in una rete doppia come "linea principale". Per indicare una LAN wireless secondaria o un'altra LAN cablata in una rete doppia si fa riferimento a "linea secondaria".

Serie di impostazioni necessarie per una rete doppia

In una rete doppia, la linea principale e quella secondaria hanno impostazioni separate. Questa sezione descrive le impostazioni necessarie per la rete della linea secondaria.
Specificare le impostazioni LAN cablata/LAN wireless comuni alla linea principale e alla linea secondaria, in base alle esigenze.
Connessione a una LAN cablata
Connessione a una LAN wireless
Passo 1
Selezionare <LAN cablata + LAN wireless> o <LAN cablata + LAN cablata>.
Passo 2
Specificare le impostazioni dell'indirizzo IPv4 da <Impostazioni indirizzo IP> in <Impostazioni linea secondaria>. Quando si utilizza il routing statico, impostare anche un indirizzo gateway.
Passo 3
Impostare questa impostazione quando si utilizza una LAN cablata tramite adattatore USB-LAN per la linea secondaria.
* Specificare le impostazioni necessarie a seconda dell'ambiente.
Passo 4
Registrare i numeri di porta delle funzioni da utilizzare/limitare nelle impostazioni del firewall della linea secondaria.
* Specificare le impostazioni necessarie a seconda dell'ambiente.
Passo 5
Impostare il routing statico quando si effettua la connessione a un'altra rete tramite un router.
* Specificare le impostazioni richieste a seconda dell'ambiente.
Passo 6
Impostare questa impostazione quando si esegue una specifica comunicazione di dati di sistema, come l'accesso a un server di distribuzione firmware in ambienti in cui non è possibile utilizzare la risoluzione dei nomi DNS o le connessioni di rete tramite proxy.*
* Specificare le impostazioni richieste a seconda dell'ambiente.

Precauzioni per l'uso della linea secondaria

Le funzioni di rete impostate nella macchina possono essere utilizzate per la linea principale. Tuttavia, le funzioni che possono essere utilizzate per la linea secondaria sono limitate.
Le impostazioni del server DNS e del server WINS non possono essere utilizzate simultaneamente alla linea principale.
<Impostazioni indirizzo server DNS> e <Impostazioni Proxy> in <Impostaz. Comunicaz. dati di sistema> possono essere utilizzate solo per la comunicazione di dati di sistema specifici, come l'utilizzo della linea secondaria per accedere a un server di distribuzione firmware. Quando si utilizza un server DNS o un server proxy per la linea secondaria per applicazioni diverse dalla comunicazione di dati di sistema, registrare gli indirizzi e i numeri di porta da utilizzare con la linea secondaria nelle impostazioni della linea principale.
Impostazioni DNS
Impostazione di un proxy

Funzioni limitate per la linea secondaria

Le seguenti funzioni di rete non possono essere utilizzate con la linea secondaria.
Impostazioni indirizzo IPv6
Autenticazione IEEE802.1X
IPsec
NetBIOS
SIP
FTP (modo ATTIVO)
Impostazioni opzione DHCP
Impostazioni aggiornamento dinamico DNS
Impostazioni discovery multicast
Impostazione dell'indirizzo IP tramite AutoIP
Impostazioni firewall tramite filtro indirizzi MAC
Navigazione tramite l'uso del protocollo SMB
Le funzioni e i servizi indicati di seguito non possono essere utilizzati a causa delle suddette limitazioni.
Creazione di un sistema di stampa/conteggio che esegue connessioni server mediante un'applicazione MEAP
Creazione di un sistema di autenticazione per un server Active Directory
Invio di file utilizzando la risoluzione dei nomi DNS o la risoluzione dei nomi NetBIOS dal protocollo SMB o dal protocollo WebDAV*1
Rilevamento automatico di altre stampanti multifunzione sulla linea secondaria tramite il rilevamento multicast*1
Funzioni come le seguenti che utilizzano l'indirizzo IP della linea principale
[Impostazioni criteri di protezione]
<Rendere pubblica la rubrica remota>
<Sincronizzazione impostazioni personalizzate>*2
<Impostazioni distribuz.informazioni periferica>
Importazione/esportazione batch
Visual Message
Fax IP
Remote Fax (client)
Universal Print
*1 Specificare l'indirizzo IP direttamente.
*2 Connessioni che utilizzano la linea secondaria per accedere a un server da un client che opera sulla stessa rete
