Metodo base per il caricamento della carta

Questa sezione descrive il metodo generale per il caricamento di carta comune o riciclata. Caricare i formati e i tipi di carta utilizzati più frequentemente nel cassetto. Quando si utilizza temporaneamente un tipo di carta non caricato nel cassetto, caricarla nel vassoio multiuso.
 Per le unità Unita Alimentazione Carta PF-D o Cassette Feeding Unit-AV opzionali, seguire la procedura per caricare la carta nel cassetto.
Se sulla confezione della carta è indicato il lato di caricamento, seguire tali istruzioni.
La carta può sovrapporsi durante l'alimentazione oppure incepparsi, a seconda della superficie di taglio della carta. Modificando l'orientamento della carta e ricaricandola è possibile ridurre l'effetto della superficie di taglio.
Se la carta finisce e la stampa viene interrotta, caricare una nuova risma di carta. La stampa riparte dopo il caricamento della nuova risma di carta.

Caricamento della carta nel cassetto della carta

Orientamento della carta
Consultare la tabella qui sotto per caricare la carta disponibile con il giusto orientamento.
Carta
Orientamento
A4, B5, A5 (orizzontale), A6, Legal*, Letter, Statement, Executive, 16K, Personalizzato (orizzontale)
A5 (verticale), Personalizzato (verticale)
* Si può caricare solo nella Unita Alimentazione Carta PF-D o Cassette Feeding Unit-AV opzionali.

Caricamento di carta in formato standard

Per caricare della carta il cui formato si trova sulle marcature di formato del cassetto carta, utilizzare la procedura seguente. Per caricare della carta il cui formato non si trova sulle marcature, consultare Caricamento di carta in formato personalizzato.
1
Estrarre il cassetto della carta fino a bloccarlo.
2

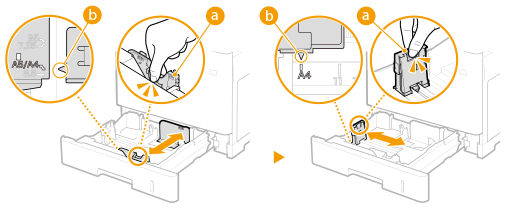

Regolare le guide della carta nella posizione corrispondente al formato di carta in uso.
Premere la leva di sblocco (), per allineare i bordi () alla relativa marcatura del formato di carta.
3
Caricare la carta in modo che il bordo della risma sia allineato alla guida sul lato sinistro del cassetto della carta.
Inserire la carta con il lato di stampa rivolto verso l'alto.
Smazzare la risma e batterla su una superficie piana per allinearne i bordi.
Non superare la linea di limite carta quando si caricano i fogli
Accertarsi che la risma di carta non superi l'indicazione di carico limite (). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
Quando si caricano fogli con logo, vedere Caricamento di carta prestampata.
4
Inserire il cassetto della carta.
»
Continuare con Indicazione di formato e tipo di carta nel cassetto
Quando si cambia formato o tipo di carta
Le impostazioni predefinite per formato e tipo di carta sono <A4> e <Comune 2>, rispettivamente. Se si carica nella macchina carta di formato o tipo diverso, accertarsi di modificare l'impostazione. Se non si modifica l'impostazione del formato o del tipo di carta, la macchina non è in grado di stampare correttamente.
Stampa sul retro di un foglio stampato (2° lato su pagina fronte-retro)
È possibile stampare sul retro della carta stampata. Appiattire la carta stampata e inserirla nel vassoio multiuso con il lato da stampare rivolto verso il basso (il lato stampato in precedenza verso l'alto). Quindi, premere <2° lato pag. fronte-retro> nella schermata per selezionare il tipo di carta.
Utilizzare solo i fogli stampati con questa macchina.

Caricamento di carta in formato personalizzato

Per caricare della carta con un formato personalizzato o altra carta il cui formato non si trova sulle marcature di formato del cassetto carta, utilizzare la procedura seguente.
1
Estrarre il cassetto della carta fino a bloccarlo.
2

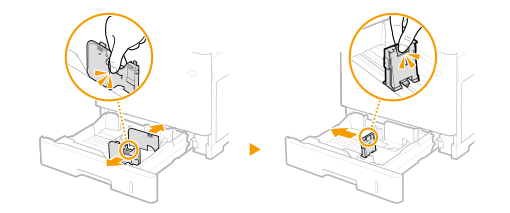

Separare le guide della carta.
Premere la leva di sblocco, quindi far scorrere le guide della carta verso l'esterno.
3
Caricare la carta in modo che il bordo della risma sia allineato al lato destro del cassetto della carta.
Posizionare la risma di carta con il lato di stampa rivolto verso l'alto.
Smazzare la risma e batterla su una superficie piana per allinearne i bordi.
Non superare la linea di limite carta quando si caricano i fogli
Accertarsi che la risma di carta non superi l'indicazione di carico limite (). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
Quando si caricano fogli con logo, vedere Caricamento di carta prestampata.
4

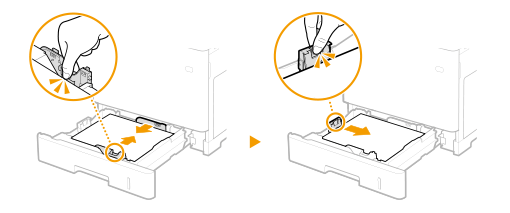

Allineare le guide della carta ai bordi del foglio.
Premere la leva di sblocco e spostare le guide della carta all'interno fino ad allinearle perfettamente ai bordi della carta.
Allineare le guide della carta appoggiandole bene ai bordi del foglio
Guide della carta non perfettamente allineate o troppo strette possono provocare inceppamenti o errata alimentazione dei fogli.
5
Inserire il cassetto della carta.
»
Continuare con Indicazione di formato e tipo di carta nel cassetto
Quando si cambia formato o tipo di carta
Se si carica carta di formato o di tipo diverso nella macchina, assicurarsi di modificare le impostazioni. Se non si modifica l'impostazione del formato o del tipo di carta, la macchina non è in grado di stampare correttamente.
Stampa sul retro di un foglio stampato (2° lato su pagina fronte-retro)
È possibile stampare sul retro della carta stampata. Appiattire la carta stampata e inserirla nel vassoio multiuso con il lato da stampare rivolto verso il basso (il lato stampato in precedenza verso l'alto). Quindi, premere <2° lato pag. fronte-retro> nella schermata per selezionare il tipo di carta.
Utilizzare solo i fogli stampati con questa macchina.

Caricamento carta nel vassoio multiuso

Orientamento della carta
Consultare la tabella qui sotto per caricare la carta disponibile con il giusto orientamento.
Carta
Orientamento
A4, B5, A5 (orizzontale), A6, Legal, Letter, Statement, Executive, 16K, Personalizzato (orizzontale), Busta
A5 (verticale), Personalizzato (verticale)
1
Aprire il coperchio.
2
Estrarre il vassoio della carta.
3
Distanziare le guide della carta.
Premere la leva di sblocco, quindi far scorrere le guide della carta verso l'esterno.
4
Inserire a fondo la carta nel vassoio multiuso.
Inserire la carta con il lato di stampa rivolto verso il basso.
Smazzare la risma e batterla su una superficie piana per allinearne i bordi.
Non superare la guida limite della carta quando si caricano i fogli
Accertarsi che la risma di carta non superi la guida di carico limite (). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
Se si usano buste o carta con logo, fare attenzione all'orientamento durante il caricamento nell'alimentatore.
Caricamento di buste
Caricamento di carta prestampata.
5
Allineare le guide della carta ai bordi del foglio.
Premere la leva di sblocco e spostare le guide della carta all'interno fino ad allinearle perfettamente ai bordi della carta.
Allineare le guide della carta appoggiandole bene ai bordi del foglio
Guide della carta non perfettamente allineate o troppo strette possono provocare inceppamenti o errata alimentazione dei fogli.
»
Continuare con Specificare il formato e il tipo di carta nel vassoio multiuso
Quando si cambia formato o tipo di carta
Le impostazioni predefinite per formato e tipo di carta sono <A4> e <Comune 2>, rispettivamente. Se si carica nella macchina carta di formato o tipo diverso, accertarsi di modificare l'impostazione. Se non si modifica l'impostazione del formato o del tipo di carta, la macchina non è in grado di stampare correttamente.
Stampa sul retro di un foglio stampato (2° lato su pagina fronte-retro)
È possibile stampare sul retro della carta stampata. Appiattire la carta stampata e inserirla nel vassoio multiuso con il lato da stampare rivolto verso il basso (il lato stampato in precedenza verso l'alto). Quindi, premere <2° lato pag. fronte-retro> nella schermata per selezionare il tipo di carta.
Utilizzare solo i fogli stampati con questa macchina.
