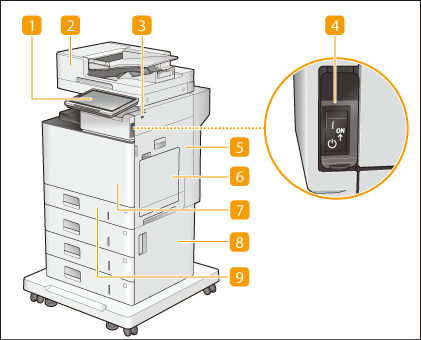

Fronte
imageRUNNER ADVANCE DX C478i | | imageRUNNER ADVANCE DX C478iZ |
| | |
Pannello comandi
Il pannello comandi è composto da indicatori e da un pannello digitale. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello comandi.
Alimentatore
Consente di alimentare automaticamente gli originali nella macchina per la scansione. Quando si caricano due o più fogli nell'alimentatore, è possibile sottoporre a scansione gli originali senza interruzione.
AlimentatorePorta USB (lato anteriore destro della macchina)
È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB.
Collegamento di un dispositivo di memoria USBLa macchina può fornire una potenza massima di 5 V 500 mA. Il collegamento di un dispositivo che richiede una maggiore potenza potrebbe danneggiare la macchina.
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore destro della macchina) supporta USB 2.0.
Interruttore di alimentazione
Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Pannello destro dell'unità principale
Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina.
La carta si inceppa in un'alimentazione cartaVassoio multiuso
Caricare la carta nel vassoio multiuso quando si desidera utilizzare un tipo di carta diverso da quello caricato nel cassetto.
Pannello anteriore dell'unità principale
Aprire questo coperchio per sostituire la cartuccia del toner o il serbatoio del toner di scarto.
Pannello destro del cassetto
Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina.
La carta si inceppa in un'alimentazione cartaCassetto 1
Caricare il tipo di carta che si utilizza più di frequente.

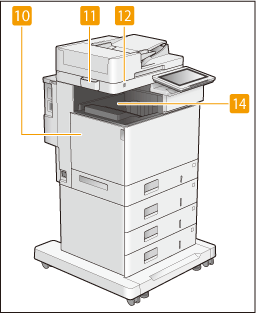

CassettoPannello sinistro dell'unità principale
Aprire questo coperchio per sostituire il serbatoio del toner di scarto.
Sostituzione del serbatoio del toner di scartoCustodia dei panni per la pulizia del vetro di lettura
Usare questa scatola per conservare i panni per la pulizia del vetro di lettura.
Sensore di movimento
Quando il sensore di movimento rileva la presenza di una persona in prossimità della macchina, la macchina esce automaticamente dalla modalità di riposo.
Attivazione della modalità di riposoFinisher
Quando viene emessa la carta, è possibile utilizzare le funzioni di finitura.
Finisher (imageRUNNER ADVANCE DX C478iZ)Vassoio di uscita (Vassoio A)
Una volta conclusa la stampa, la carta viene posizionata qui. Se si utilizza imageRUNNER ADVANCE DX C478iZ, si possono specificare le funzioni per le quali il vassoio è utilizzato, configurando <Impostazioni vassoio di consegna>.
<Impostazioni vassoio di consegna> * |
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni. |
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alle porte USB situate sul lato destro della macchina e stampare direttamente i dati dal dispositivo stesso. Gli originali scannerizzati con la macchina possono anche essere salvati direttamente nel dispositivo di memoria USB.
Lavoro con i dati nel supporto di memoria |
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente. Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Rimozione del dispositivo di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina. La macchina supporta dispositivi di memoria USB in formato FAT32/exFAT. |
|
Dispositivi e tipi di impiego non supportatiSupporti di memoria con funzioni di protezione Supporti di memoria che non soddisfano le specifiche USB Lettori di schede di memoria collegati tramite USB Collegamento dei supporti di memoria tramite cavo di prolunga Collegamento dei supporti di memoria tramite un hub USB |
