Használható papírtípusok
AVPP-TBM
A következő táblázat a készülékben használható papírtípusokat mutatja. Arról, hogy kiegészítő berendezések csatlakoztatása esetén milyen papírok állnak rendelkezésre, lásd a megfelelő kiegészítők leírását. Emellett tekintse át a papírhasználattal kapcsolatos óvintézkedéseket is.
Támogatott papírméretek
|
Papírméretek
|
Papírforrás (szabványos)
|
Papírforrás (opcionális)
|
||
|
1. papírfiók
|
2. papírfiók
|
Többcélú tálca
|
Cassette Feeding Unit-AW
|
|
|
A4
|
|
|
|
|
|
A4R
|
-
|
|
|
|
|
A3
|
-
|
|
|
|
|
A5
|
|
|
|
|
|
A5R
|
|
|
|
|
|
A6R
|
|
|
|
|
|
B4
|
-
|
|
|
|
|
B5
|
|
|
|
|
|
B5R
|
-
|
|
|
|
|
305 x 457 mm
|
-
|
|
|
|
|
320 x 450 mm
(SRA3) |
-
|
-
|
*1
|
-
|
|
16K
|
|
|
|
|
|
16KR
|
-
|
|
|
|
|
8K
|
-
|
|
|
|
|
LTR
|
|
|
|
|
|
LTRR
|
-
|
|
|
|
|
LGL
|
-
|
|
|
|
|
11 x 17
|
-
|
|
|
|
|
STMT
|
-
|
-
|
|
-
|
|
STMTR
|
|
|
|
|
|
EXEC
|
|
|
|
|
|
Szabad méret
(98,4 mm x 139,7 mm és 320 mm x 457,2 mm között)
|
-
|
-
|
|
-
|
|
Egyedi méret
(98,4 mm x 139,7 mm és 320 mm x 457,2 mm között)
|
*2
|
*3
|
|
*3
|
|
No.10
(COM10)
|
-
|
|
|
-
|
|
ISO-C5
|
|
-
|
|
-
|
|
DL
|
-
|
|
|
-
|
|
Monarch
|
-
|
|
|
-
|
|
Nagagata 3
|
|
|
|
-
|
|
Yougatanaga 3
|
|
|
|
-
|
|
Kakugata 2
|
-
|
|
|
-
|
|
Egyéni méret (boríték)
|
-
|
-
|
*4
|
-
|
*1 Nem használhatja a Nehéz 7, az 1 oldalas bevonatos 5 és a 2 oldalas bevonatos 5 papírtípusokat.
*2 Egyedi méretbeállításokat 105,0 mm x 148,0 mm és 297 mm x 215,9 mm között használhat.
*3 Egyedi méretbeállításokat 105,0 mm x 148,0 mm és 304,8 mm x 457,2 mm között használhat.
*4 Egyedi méretbeállításokat 98,0 mm x 98,0 mm és 320,0 mm x 457,2 mm között használhat.
|
|
||||||||
|
A készülék által támogatott papírméretek

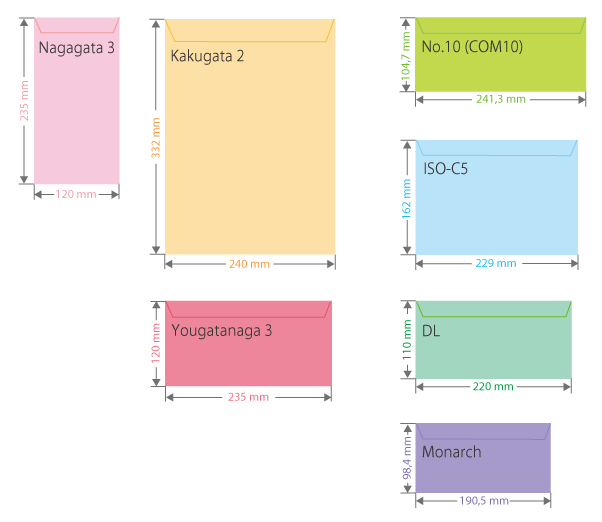

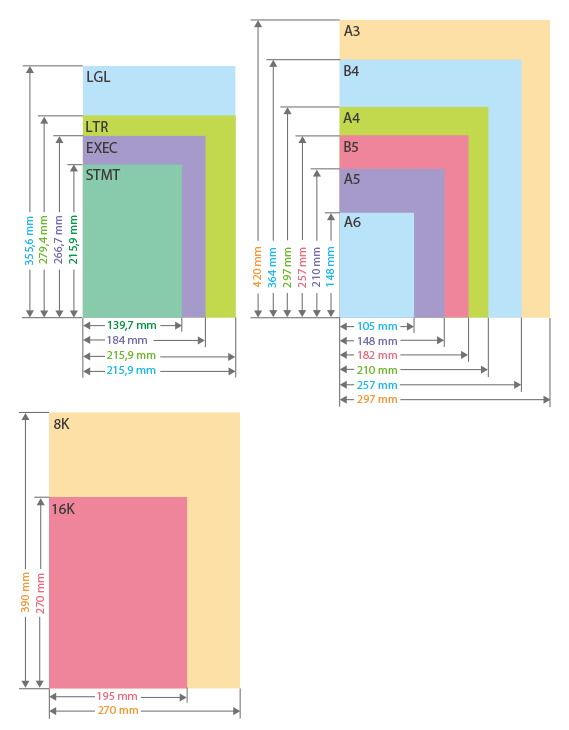

A következő táblázat a készülékkel használható legtöbb papír és boríték méretét tartalmazza.
/b_C03004.gif)
/b_C03005.gif)
A további támogatott papírméretek a következőkben találhatók.
305 mm x 457 mm
320 mm x 450 mm (SRA3)
11" x 17" (279,4 mm x 431,8 mm)
A papír „függőleges” és „vízszintes” oldala
Jelen Felhasználói kézikönyvben – a papír tájolásától függetlenül – a papírnak a készülék elejére merőleges (
 ) oldalára „függőleges” oldalként, a készülék elejével párhuzamos ( ) oldalára pedig „vízszintes” oldalként hivatkozunk.
A Felhasználói kézikönyvben arra, amikor a papírt úgy töltjük be, hogy a hosszabb oldala merőleges a készülék elejére, „álló tájolású” behelyezésként, arra pedig, amikor a papírt úgy töltjük be, hogy a hosszabb oldala vízszintes a készülék elejéhez viszonyítva, „fekvő tájolású” behelyezésként hivatkozunk.
Az „A4R”, „A5R”, „B5R”, „LTRR” és „STMTR” kifejezések az A4/A5/B5/LTR/STMT méretű papírok fekvő tájolású behelyezésére utalnak.
|
Támogatott papírtípusok
Használható a készülékben klórmentes papír.
|
Papírtípus
|
Papír súlya
|
Papírforrás (szabványos)
|
Papírforrás (opcionális)
|
||
|
1. papírfiók
|
2. papírfiók
|
Többcélú tálca
|
Cassette Feeding Unit-AW
|
||
|
Vékony 2
|
52–59 g/m2
|
|
|
*1
|
|
|
Vékony 1
|
60–63 g/m2
|
|
|
|
|
|
Normál 1
|
64–75 g/m2
|
|
|
|
|
|
Normál 2
|
76–90 g/m2
|
|
|
|
|
|
Normál 3
|
91–105 g/m2
|
|
|
|
|
|
Vastag 1
|
106–128 g/m2
|
|
|
|
|
|
Vastag 2
|
129–150 g/m2
|
|
|
|
|
|
Vastag 3
|
151–163 g/m2
|
|
|
|
|
|
Vastag 4
|
164–180 g/m2
|
|
|
|
|
|
Vastag 5
|
181–220 g/m2
|
|
|
|
|
|
Vastag 6
|
221–256 g/m2
|
|
|
|
|
|
Vastag 7
*2
|
257–300 g/m2
|
-
|
-
|
|
-
|
|
Újrahasznosított 1
*3
|
64–75 g/m2
|
|
|
|
|
|
Újrahasznosított 2
*3
|
76–90 g/m2
|
|
|
|
|
|
Újrahasznosított 3
*3
|
91–105 g/m2
|
|
|
|
|
|
Lyukasztott 1
|
64–75 g/m2
|
|
|
|
|
|
Lyukasztott 2
|
76–90 g/m2
|
|
|
|
|
|
Írásvetítő fólia
*4
|
121–220 g/m2
|
|
|
|
|
|
Címke
|
118–185 g/m2
|
-
|
-
|
|
-
|
|
Színes
|
64–82 g/m2
|
|
|
|
|
|
Enyves
|
83–99 g/m2
|
|
|
|
|
|
Pausz
*5
|
64–99 g/m2
|
-
|
-
|
|
-
|
|
1-oldalas bevonatos 1
*5
|
106–128 g/m2
|
-
|
-
|
|
-
|
|
1-oldalas bevonatos 2
*5
|
129–163 g/m2
|
-
|
-
|
|
-
|
|
1-oldalas bevonatos 3
*5
|
164–220 g/m2
|
-
|
-
|
|
-
|
|
1-oldalas bevonatos 4
*5
|
221–256 g/m2
|
-
|
-
|
|
-
|
|
1-oldalas bevonatos 5
*2*5
|
257–300 g/m2
|
-
|
-
|
*6
|
-
|
|
2-oldalas bevonatos 1
*5
|
106–128 g/m2
|
-
|
-
|
|
-
|
|
2-oldalas bevonatos 2
*5
|
129–163 g/m2
|
-
|
-
|
|
-
|
|
2-oldalas bevonatos 3
*5
|
164–220 g/m2
|
-
|
-
|
|
-
|
|
2-oldalas bevonatos 4
*5
|
221–256 g/m2
|
-
|
-
|
|
-
|
|
2-oldalas bevonatos 5
*2*5
|
257–300 g/m2
|
-
|
-
|
*6
|
-
|
|
Fejléces 1
|
64–75 g/m2
|
|
|
|
|
|
Fejléces 2
|
76–90 g/m2
|
|
|
|
|
|
Fejléces 3
|
91–105 g/m2
|
|
|
|
|
|
Fejléces 4
|
106–128 g/m2
|
|
|
|
|
|
Fejléces 5
|
129–150 g/m2
|
|
|
|
|
|
Fejléces 6
|
151–163 g/m2
|
|
|
|
|
|
Fejléces 7
|
164–180 g/m2
|
|
|
|
|
|
Boríték
|
75–105 g/m2
|
|
|
|
-
|
|
Levelezőlap
|
164–220 g/m2
|
|
|
|
|
*1 Nem érhető el, ha az opcionális Media Adjustment kit-A fel van szerelve.
*2 Nem használható 320 mm x 450 mm (SRA3) méretű papír.
*3 100%-ban újrahasznosított papír használható.
*4 A4 vagy LTR méretű írásvetítő fólia használható.
*5 Amikor ilyen típusú papírt tölt be a többcélú tálcára, egyszerre csak egy lapot töltsön be.
*6 A kiegészítő Media Adjustment kit-A szükséges.
Kétoldalas másoláshoz/kétoldalas nyomtatáshoz rendelkezésre álló papírok
Kétoldalas másolás vagy kétoldalas nyomtatás esetében az alábbi követelményeknek megfelelő papírt használjon.
|
Papírméret:
|
305 mm x 457 mm, A3, B4, A4, A4R, B5, B5R, A5R, 11" x 17", LGL, LTR, LTRR, STMTR, EXEC, 8K, 16KR, 16K és egyedi méret (139,7 mm x 182 mm – 304,8 mm x 457,2 mm)
|
|
Papír típusa:
|
Vékony 1 – Vékony 2, Normál 1 – Normál 3, Vastag 1 – Vastag 5, Színes, Újrahasznosított 1 – Újrahasznosított 3, Előlyukasztott 1 – Előlyukasztott 2, Enyves, Fejléces 1 – Fejléces 7
|
|
Papír súlya:
|
52 g/m2 – 220 g/m2
|
Más papír használata esetében a nyomtatott papír hátoldalára való nyomtatáshoz használja a <2-oldalas lap 2. oldala> beállítást.
Befejező műveletekhez nem használható papírtípusok
A befejező funkciók nem érhetők el, amikor A5R, A6R, STMT, STMTR, 305 x 457 mm-es, 320,0 x 450,0 mm-es (SRA3), szabad méretű és áttetsző papír, pauszpapír, címkék, borítékok vagy képeslapok használatával végez nyomtatást vagy másolást.
Vastag papír használata Brosúra módhoz
Ha <Brosúra> módban Vastag 6 típusú papírt használ fedőlapként, a másolatok vagy nyomatok elkészítéséhez csak a <Belső előlap> és a <Belső hátlap> beállítást használhatja.
Automatikusan észlelhető papírméretek
1. papírfiókok: A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K
2. papírfiókok: 305 mm x 457 mm, A3, B4, A4R, A4, B5R, B5, A5, A5R, A6R, 11" x 17", LGL, LTR, LTRR, STMTR, EXEC, 8K, 16KR, 16K
Cassette Feeding Unit-AW: 305 mm x 457 mm, A3, B4, A4R, A4, B5R, B5, A5, A5R, A6R, 11" x 17", LGL, LTR, LTRR, STMTR, EXEC, 8K, 16KR, 16K
A papírokkal kapcsolatos óvintézkedések
|
Ne használja a következő papírtípusokatEllenkező esetben elakadhat a papír, vagy más nyomtatási problémák merülhetnek fel.
Ráncos vagy gyűrött papír
Felkunkorodó vagy tekercselt papír
Szakadt papír
Nyirkos papír
Nagyon vékony papír
Vékony, durva felületű papír
Hőnyomtatóval nyomtatott papír
Olyan papír hátoldala, amelyre hőnyomtatásos módszerrel már nyomtattak
Erősen érdes felületű papír
Felületkezelt papír
A papírok használata soránCsak olyan papírt használjon, amely teljes mértékben akklimatizálódott a készülék telepítési környezetéhez. Az eltérő hőmérsékleti vagy páratartalmi viszonyok között tárolt papír használata papírelakadást vagy gyenge nyomtatási minőséget eredményezhet.
A papír kezelése és tárolásaJavasoljuk, hogy a papírt rögtön a csomag felnyitása után használja fel. A megmaradt papírokat csomagolja vissza az eredeti csomagolásába, és tárolja sík felületen.
A papírt az eredeti csomagolásában tárolja, hogy megóvja a nedvességtől és a kiszáradástól.
Ne tárolja a papírt olyan módon, amely a papír meghajlásához vagy megtöréséhez vezethet.
Ne tárolja a papírt függőlegesen, illetve ne halmozzon egymásra túl sok papírt.
A papírt ne tárolja közvetlen napfényben vagy olyan helyen, amely nagy páratartalomnak, szárazságnak, illetve a hőmérséklet vagy a páratartalom drasztikus változásainak van kitéve.
|
|
|
Ha olyan papírra nyomtat, amely nedvességet kötött megA papírkiadó területen gőz léphet ki, illetve a papírkiadó terület körül vízcseppek keletkezhetnek. Ezek az esetek nem rendkívüliek, az okuk általában az, hogy a festék megkötésekor keletkező hő hatására a papír nedvességtartalma elpárolog, majd kicsapódik. Ennek valószínűsége alacsony szobahőmérséklet esetén nagyobb.
|
A készülékkel nyomtatott papír tárolása
A készülékkel nyomtatott papírok kezelése és tárolása során ügyeljen az alábbi óvintézkedések betartására.
Nyomtatott papír tárolása
A papírt sík felületen tárolja.
A papírt ne tárolja együtt PVC-ből (poli(vinil-klorid)-ból) készült tárgyakkal, például átlátszó mappákkal. A festék megolvadhat, aminek következtében a papír a PVC-alapú anyaghoz tapadhat.
A papírt úgy tárolja, hogy ne törjön vagy görbüljön meg. Ez a festék leválásához vezethet.
Ha a papírt hosszú ideig (kettő vagy több évig) tervezi tárolni, akkor helyezze fűződossziéba stb.
A hosszú idejű tárolás következtében a papír elszíneződhet, ami miatt a nyomat is elszíneződöttnek tűnhet.
Ne tárolja a papírt magas hőmérsékletű helyen.
Óvintézkedések a nyomatok ragasztóval való rögzítésének esetére
Ügyeljen rá, hogy oldhatatlan ragasztót használjon.
Használat előtt tesztelje le a ragasztót egy olyan nyomaton, amelyre már nincs szüksége.
A ragasztóval rögzített nyomatokat csak akkor helyezze egymásra, ha meggyőződött róla, hogy a ragasztó teljesen megszáradt.
