이중 네트워크 환경 구축

보안을 위해 동일한 사무실의 각 부서 또는 각 층에서 별도의 기기를 사용하고 계십니까?

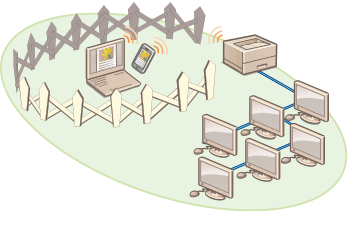

유선 LAN 또는 무선 LAN을 통한 단일 연결 외에도, 본 기기는 USB-LAN 어댑터*를 통해 유선 LAN 및 무선 LAN 또는 유선 LAN 및 다른 유선 LAN을 사용하는 이중 네트워크 환경을 지원합니다. 이렇게 하면 직원이 메인 라인을 사용하고 고객이 제한된 기능의 서브 라인을 사용하는 네트워크 환경을 쉽게 구축할 수 있습니다. 또한 각 네트워크 환경에 기기를 설치할 필요가 없으므로 비용을 절감하는 데도 도움이 됩니다.
* 지원되는 USB-LAN 어댑터에 대한 자세한 내용은 대리점이나 서비스 담당자에게 문의하십시오.
본 기기와 사용자 안내서에서는 이중 네트워크의 메인 유선 LAN을 "메인 라인"이라고 합니다. 이중 네트워크의 서브 무선 LAN 또는 다른 유선 LAN을 "서브 라인"이라고 합니다.

이중 네트워크에 필요한 설정 순서

이중 네트워크에서는 메인 라인과 서브 라인에 각각 별도의 설정이 있습니다. 이 단원에서는 서브 라인 네트워크에 필요한 설정에 대해 설명합니다.
필요에 따라 메인 라인과 서브 라인에 공통적인 유선 LAN/무선 LAN 설정을 지정합니다.
유선 LAN에 연결
무선 LAN에 연결
1단계
<유선랜 + 무선랜> 또는 <유선랜 + 유선랜>를 선택합니다.
2단계
<부회선 설정>의 <IP 주소 설정>에서 IPv4 주소 설정을 지정합니다.
3단계
USB-LAN 어댑터를 통해 유선 LAN을 서브 라인에 사용할 때 이 항목을 설정합니다 .
* 환경에 따라 필요한 설정을 지정하십시오.
4단계
서브 라인의 방화벽 설정에서 사용하거나 제한할 기능의 포트 번호를 등록합니다.
* 환경에 따라 필요한 설정을 지정하십시오.
5단계
라우터를 통해 다른 네트워크에 연결하는 경우 정적 경로를 설정합니다.
* 환경에 따라 필요한 설정을 지정하십시오.
6단계
DNS 이름 확인 또는 프록시를 통한 네트워크 연결을 사용할 수 없는 환경에서 특정 시스템 데이터 통신을 수행하는 경우 이 항목을 설정합니다.
* 환경에 따라 필요한 설정을 지정하십시오.

서브 라인 사용 시 주의 사항

기기에 설정된 네트워크 기능은 메인 라인에 모두 사용할 수 있습니다. 하지만 서브 라인에 사용할 수 있는 기능은 제한됩니다.
DNS 서버 설정과 WINS 서버 설정을 동시에 메인 라인으로 사용할 수 없습니다.
<시스템 데이터 통신용 설정>의 <DNS 서버 주소 설정> 및 <프록시 설정>은 특정 시스템 데이터 통신에만 사용할 수 있습니다. 시스템 데이터 통신 이외의 다른 용도로 DNS 서버 또는 프록시 서버를 서브 라인에 사용하는 경우 메인 라인 설정에서 서브 라인에 사용할 주소와 포트 번호를 등록하십시오.
DNS 설정 구성
프록시 설정

서브 라인에 대해 제한된 기능

다음 네트워크 기능은 서브 라인에서 사용할 수 없습니다.
IPv6 주소 설정
IEEE802.1X 인증
IPSec
NetBIOS
FTP (ACTIVE 모드)
DHCP 옵션 설정
DNS 동적 업데이트 설정
멀티캐스트 검색 설정
AutoIP를 통해 IP 주소 설정
MAC 주소 필터를 통한 방화벽 설정
SMB 프로토콜을 사용한 검색
다음 기능 및 서비스는 위의 제한으로 인해 사용할 수 없습니다.
AddOn 애플리케이션을 통해 서버 연결을 수행하는 인쇄/계정 시스템 구성
Active Directory 서버를 위한 인증 시스템 구성
SMB 또는 WebDAV 프로로토콜의 DNS 이름 확인 또는 NetBIOS 이름 확인을 사용하는 파일 전송 *1
멀티캐스트 검색을 사용하여 서브 라인 쪽에서 다른 다기능 프린터의 자동 검색*1
메인 라인의 IP 주소를 사용하는 다음과 같은 기능
[보안 폴리시 설정]
일괄 가져오기/일괄 내보내기
범용 인쇄
*1 IP 주소를 직접 지정하십시오.
