构建双网环境

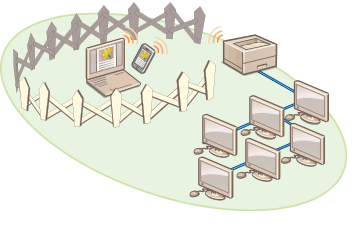

您是否出于安全原因在每个部门或同一办公室的不同区域部署了独立机器?
除了与有线局域网或无线局域网的单一连接外,本机还可通过USB-LAN适配器实现有线局域网和无线局域网以及有线局域网和其他有线局域网的双网环境*。这样在员工使用主线路和客户使用功能受限的子线路时,就可以轻松构建网络环境。同时还可以降低成本,因为不需要为每个网络环境都安装一台机器。
* 关于支持的USB-LAN适配器的详细信息,请联系您的经销商或维修代表。
本机和用户指南将双网环境中的主要有线局域网称为“主线路”,将双网环境中的子无线局域网或其他有线局域网称为“子线路”。

双网所需的设置流程

在双网环境中,主线路和子线路有单独的设置。本节介绍子线路网络需要的设置。
根据需要指定主线路和子线路共同的有线局域网/无线局域网设置。
连接到有线局域网
连接到无线局域网
步骤1
选择<有线局域网+无线局域网>或<有线局域网+有线局域网>。
步骤2
从<子线路设置>的<IP地址设置>中指定IPv4地址设置。
步骤3
通过USB-LAN适配器针对子线路使用无线局域网时设置此项。
* 根据环境指定所需的设置。
步骤4
在子线路的防火墙设置中注册要使用/限制的功能的端口号。
* 根据环境指定所需的设置。
步骤5
通过路由器连接其他网络时设置静态路由。
* 根据环境指定所需的设置。
步骤6
在无法使用DNS名称解析或网络代理连接的环境中执行特定系统数据通信时设置此项。
* 根据环境指定所需的设置。

使用子线路时的注意事项

所有本机中设置的网络功能都可用于主线路。但会限制可用于子线路的功能。
DNS服务器和WINS服务器设置无法和主线路同时使用。
<系统数据通信的设置> 中的<DNS服务器地址设置>和<代理服务器设置>只能用于特定系统数据通信。对于系统数据通信之外的应用,如果子线路使用DNS服务器或代理服务器,请在主线路的设置中注册用于子线路的地址和端口号。
设置DNS
设置代理服务器

副线路的功能限制

副线路不能使用下述网络功能。
IPv6地址设置
IEEE802.1X认证
IPSec
NetBIOS
FTP(主动模式)
DHCP选项设置
DNS动态更新设置
多路传送发现设置
通过AutoIP设置IP地址
通过MAC地址过滤器进行防火墙设置
使用SMB协议浏览
由于上述限制,不能使用以下功能和服务。
构建一个通过AddOn Application进行服务器连接的打印/记帐系统
为Active Directory服务器构建认证系统
使用SMB或WebDAV协议的DNS名称解析或NetBIOS名称解析发送文件*1
使用多路传送发现功能自动发现子线路上的其他多功能打印机*1
下列使用主线路IP地址的功能
[安全策略设置]
批量导入/批量导出
通用打印
*1 直接指定IP地址。
