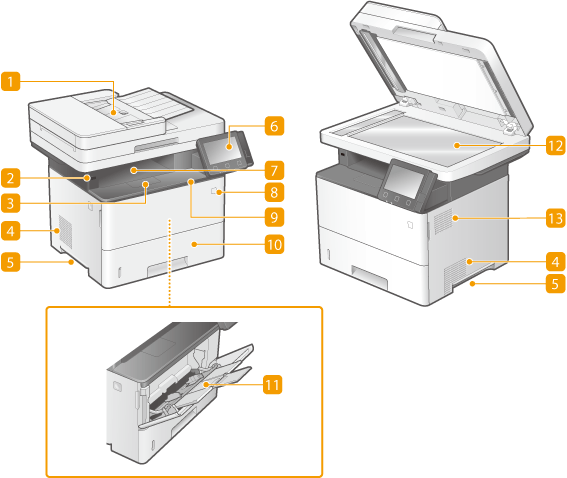

本体前面



フィーダー

ここに原稿をセットして操作すると、原稿は自動的に読み込まれます。2 枚以上の原稿を連続して読み込むこともできます。フィーダー

USBポート(USB機器用)

市販のUSBメモリーやUSBキーボードを接続します。USBメモリー接続時は、メモリー内のデータを印刷したり、読み込んだ原稿を保存したりすることができます。
USBメモリーのファイルを印刷する(メモリーメディアプリント)
Eメール送信する/サーバーなどにファイルを保存する

排紙ストッパー

排紙トレイから用紙が落ちないようにする場合に開いて使います。

通気口

本体内部の換気と冷却を行います。通気口のそばに障害物を置くと換気の妨げになりますのでご注意ください。

運搬用取っ手

本機を移動するときには、ここを持ちます。本機を移動する

操作パネル

ホームキー、ストップキー、各種ランプ、ディスプレーなどが配置されており、操作/設定はすべてこの操作パネルから行います。
操作パネル
おもな画面

排紙トレイ

印刷が終わると、用紙はここに排出されます。

電源スイッチ

電源を入れたり、切ったりします。本機を再起動するには、電源を切り、10 秒待って再び電源を入れます。

前カバー

トナーカートリッジを交換したり、本体内部につまった用紙を取り除いたりするときに開けます。
トナーカートリッジの交換手順
本体内部

給紙カセット

よく使う用紙は、ここにセットします。給紙カセットにセットする

手差しトレイ

給紙カセットにセットされていない用紙を一時的に使うときなどは、ここにセットします。手差しトレイにセットする

原稿台ガラス

書籍や厚紙/薄紙の原稿など、フィーダーにセットできない原稿をセットします。原稿をセットする

スピーカー

ファクス通信音や警告音などが聞こえます。
