Configuration des paramètres d'inspection

Configurez des paramètres tels que la zone d'inspection et le niveau d'inspection pour chaque tâche d'inspection. Configurez les paramètres d'inspection pour toutes les images principales.

Zone d'inspection

Les types de zones d'inspection sont les suivants. Vous pouvez configurer jusqu'à 64 zones d'inspection, soit le total combiné des rectos et versos.
Type de zone
Description
[Zones exclues]
Zone dans laquelle l'inspection n'est pas effectuée
[Zones d'inspection hautement prioritaires]
Zone configurée selon les normes les plus strictes
[Zones d'inspection standard]
Zone configurée avec les normes habituelles
[Zones d'inspection faiblement prioritaires]
Zone configurée avec les paramètres les plus permissifs
[Zones d'inspection des caractères]
Zone où l'inspection du texte est effectuée
[Zones d'inspection du code-barres]
Zone où l'inspection des codes-barres est effectué
IMPORTANT
Les [Zones d'inspection des caractères] et les [Zones d'inspection du code-barres] peuvent être enregistrées jusqu'à un total de 30 sur chacune des faces recto et verso.
Si [Zones d'inspection des caractères] ou [Zones d'inspection du code-barres] pour l'inspection du texte ou des codes-barres chevauchent d'autres zones, les zones qui se chevauchent ne peuvent pas être inspectées.
Lorsqu'une ou plusieurs des [Zones exclues], [Zones d'inspection hautement prioritaires], [Zones d'inspection standard] et [Zones d'inspection faiblement prioritaires] se chevauchent, le type de réglage le plus élevé dans le tableau ci-dessus a la priorité.
Exemple :
Si [Zones exclues] et [Zones d'inspection hautement prioritaires] se chevauchent, la zone de chevauchement n'est pas inspectée. Si [Zones d'inspection hautement prioritaires] et [Zones d'inspection standard] se chevauchent, la zone de chevauchement est traitée comme [Zones d'inspection hautement prioritaires].
Les zones où une zone d'inspection n'est pas spécifiée ne sont pas inspectées.
Les réglages des marges des [Zones d'inspection des caractères] et des [Zones d'inspection du code-barres] sont nécessaires pour satisfaire aux spécifications de la section « Performances en matière d'inspection ». En outre, les marges des zones d'inspection sur le papier doivent être encore plus grandes, en tenant compte du décalage, etc.

Procédure

Si l'écran [Paramètres d'inspection] s'affiche, passez à l'étape 3.
1.
Sur l'écran principal, sélectionnez la tâche d'inspection à configurer
2.
Afficher l'écran [Paramètres d'inspection] en utilisant l'une des méthodes suivantes
Cliquez sur [Paramètres d'inspection] dans [Fichier] dans la barre de menu.
Cliquez sur [Paramètres d'inspection] dans la barre d'outils.
Cliquez avec le bouton droit de la souris sur le poste d'inspection sélectionné et cliquez sur [Paramètres d'inspection].

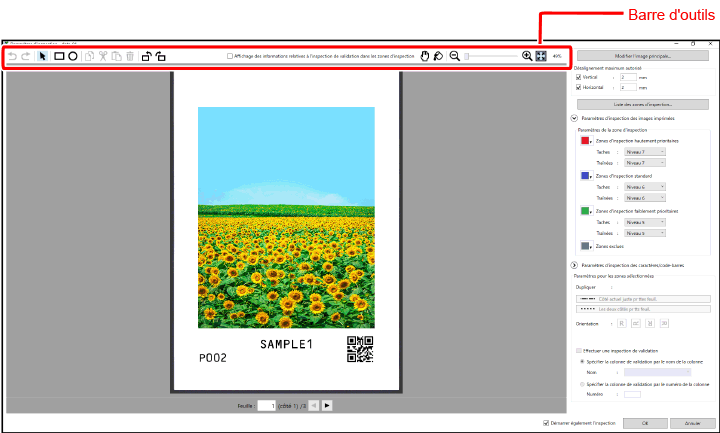

L'écran [Paramètres d'inspection] s'affiche.
REMARQUE
Des outils permettant de créer et de modifier les zones d'inspection sont affichés à l'écran. Pour plus de détails, veuillez vous référer à ce qui suit.
3.
Configuration de la tolérance de désalignement
Les tolérances de désalignement de la position de sortie de l'image sur le papier peuvent être réglées dans chacune des directions verticale et horizontale. Ce réglage s'applique à toutes les pages.
Sens d'alimentation du papier
Papier
[Vertical]
[Horizontal]
[Vertical]
Saisissez la tolérance de désalignement dans le sens d'alimentation du papier.
La direction horizontale sur l'écran lorsque l'image numérisée pour l'image principale n'est pas tournée correspond au sens d'alimentation du papier.
[Horizontal]
Saisissez la tolérance de désalignement dans la direction principale de balayage.
La direction verticale sur l'écran lorsque l'image scannée pour l'image principale n'est pas tournée est la direction principale de balayage.
IMPORTANT
Vérifiez l'orientation lorsque le papier est éjecté et réglez correctement les tolérances de désalignement.
Si l'image numérisée pour l'image principale est tournée de 90 degrés vers la gauche ou la droite sur l'écran, la longueur et la largeur spécifiées sont l'inverse de la longueur et de la largeur vues à l'écran.

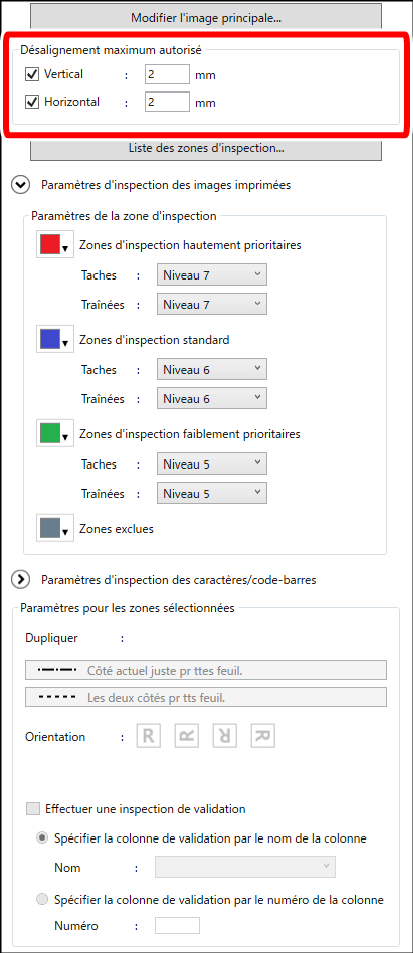

Cochez la case des directions de désalignement à inspecter, et saisissez les tolérances.
Si l'[Unité] est configurée sur [Millimètres] sur l'écran [Préférences]
Elle peut être spécifiée dans une plage de 0,1 à 3,0 mm par incréments de 0,1 mm.
Si l'[Unité] est configurée sur [Pouces] sur l'écran [Préférences]
Vous pouvez la spécifier dans une plage de 0,0039" à 0,1181" par incréments de 0,0001".
4.

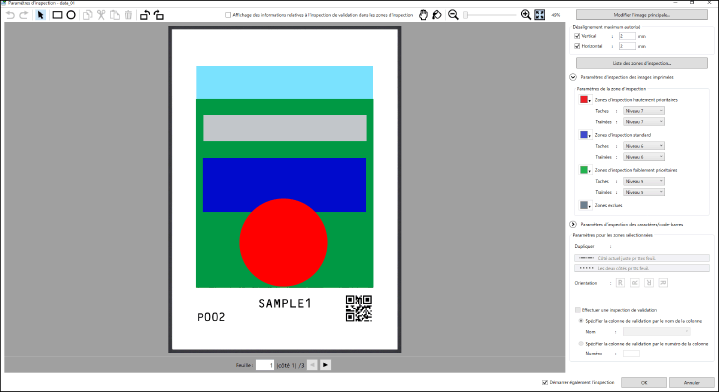

Configuration de zones d'inspection
Répétez la procédure suivante pour définir les zones à inspecter.
IMPORTANT
Si un travail d'inspection pour lequel aucune zone d'inspection n'est configurée est exécuté, les images ne sont pas inspectées. Pour inspecter la page entière, il faut spécifier une zone d'inspection qui couvre la page entière.
Si la tâche d'impression à contrôler contient des nombres, du texte et des données variables qui diffèrent d'un exemplaire à l'autre, configurez les zones où ceux-ci sont imprimés comme [Zones exclues].

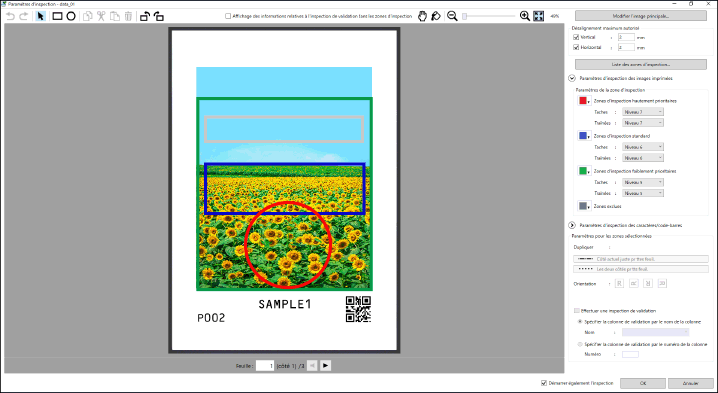

Dans la barre d'outils, cliquez sur ([Outil d'insertion de la zone d'inspection (rectangle)]) ou ([Outil d'insertion de la zone d'inspection (ovale)]).
Sélectionnez le type de zone d'inspection dans le menu déroulant.
Pour plus de détails sur les types de zones d'inspection, reportez-vous à ce qui suit.
Faites glisser le pointeur de la souris sur l'image affichée dans la zone [Prévisualisation].
REMARQUE
Il n'est pas nécessaire de définir des zones pour tous les types.
Vous pouvez changer les couleurs des cadres autour de chaque zone d'inspection. Sélectionnez la couleur dans la liste déroulante à gauche du nom de la zone d'inspection selon vos besoins. La couleur sélectionnée n'est pas appliquée aux autres tâches d'inspection.
5.
Vérification du chevauchement et des paramètres des zones d'inspection
Déplacez le pointeur de la souris sur ([Confirmation de la zone d'inspection]).
Chaque zone est remplie avec la couleur de cadre correspondante.
Si les zones se chevauchent, vérifiez si cette zone possède les paramètres prévus.
Pour plus de détails sur l'ordre de préséance des zones de chevauchement, veuillez vous référer à ce qui suit.
Utilisez les outils pour redéfinir les zones si nécessaire.
Pour plus de détails sur les icônes de la barre d'outils, reportez-vous à ce qui suit.
6.
Spécification du champ d'application de la zone d'inspection
Si vous souhaitez également appliquer les zones d'inspection que vous avez configurées avec la procédure jusqu'à présent à d'autres pages, spécifiez les destinations de l'application pour chaque zone d'inspection en utilisant la procédure suivante.
Sélectionnez ([Outil de sélection de la zone d'inspection]) puis la zone d'inspection cible.

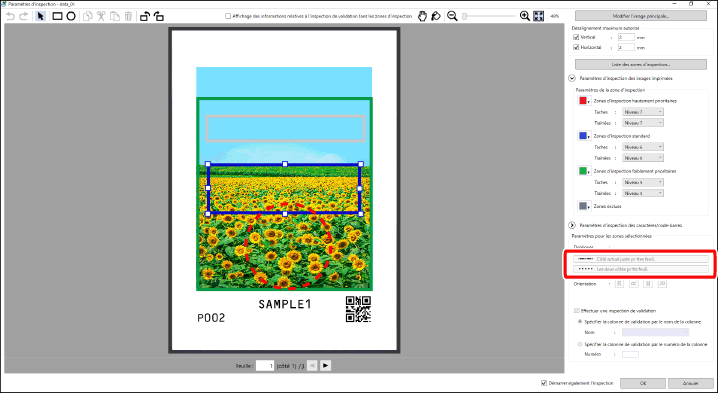

Précisez la plage d'application en [Dupliquer] de [Paramètres pour les zones sélectionnées].
Pour les zones auxquelles l'option [Côté actuel juste pr ttes feuil.] est appliquée, le style de la ligne du cadre change comme suit. Si la zone est éditée après que cela ait été spécifié, les résultats de l'édition seront appliqués au même côté des autres pages.
Pour les zones auxquelles l'option [Les deux côtés pr tts feuil.] est appliquée, le style de la ligne du cadre change comme suit. Si la zone est éditée après que cela ait été spécifié, les résultats de l'édition seront appliqués à toutes les autres pages.
Le style de ligne des lignes de cadre des zones d'inspection où aucune n'est spécifiée est le suivant. Si la zone est éditée après que cela ait été spécifié, cela n'a aucun effet sur les autres pages ou côtés.
REMARQUE
Pour revenir aux paramètres par page après avoir sélectionné [Côté actuel juste pr ttes feuil.] ou [Les deux côtés pr tts feuil.], cliquez sur ([Annuler]).
7.
Configuration des zones d'inspection dans les images des autres pages
Cliquez sur les icônes et en bas de l'écran pour changer de page.
Configuration des zone d'inspection sur chaque page.
Voir les étapes 4 à 6 pour plus de détails.
IMPORTANT
Pour les zones délimitées par un style de ligne autre qu'une ligne continue, les résultats de l'édition sont également appliqués à d'autres pages ou côtés. Reportez-vous à l'étape 6 pour connaître la signification du style de ligne du cadre.
8.

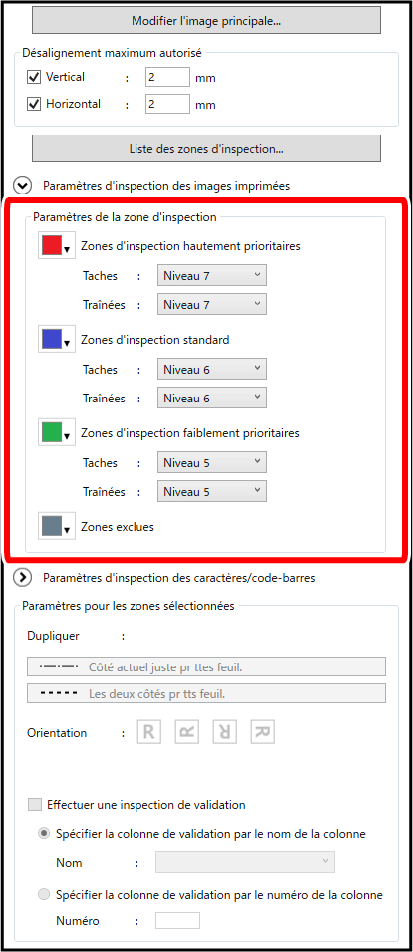

Sélectionnez les zones d'inspection de l'image et configurez les niveaux d'inspection [Taches] et [Traînées] pour chaque zone dans [Paramètres de la zone d'inspection] de [Paramètres d'inspection des images imprimées]
Pour configurer uniquement les paramètres d'inspection du texte et des codes-barres, passez à l'étape 9.
IMPORTANT
Les niveaux d'inspection d'un même type de zone d'inspection sur toutes les pages sont fixés aux niveaux spécifiés ici, indépendamment de la page actuellement affichée et des plages d'application des zones qui ont été fixées aux étapes 6 et 7. S'il existe plusieurs zones d'inspection de même type dans une seule tâche d'inspection, il n'est pas possible de définir des niveaux d'inspection différents pour chaque zone.
Spécifiez le niveau d'inspection avec la valeur numérique la plus élevée pour avoir des normes d'inspection plus strictes.
Spécifiez le niveau d'inspection de [Zones d'inspection standard].
Sélectionnez dans une plage [Niveau 8] à [Niveau 2].
Spécifiez les niveaux d'inspection de [Zones d'inspection hautement prioritaires] et [Zones d'inspection faiblement prioritaires].
[Zones d'inspection hautement prioritaires]
Seuls les niveaux supérieurs à [Zones d'inspection standard] peuvent être spécifiés dans [Zones d'inspection hautement prioritaires]. Par exemple, si [Zones d'inspection standard] est configuré sur [Niveau 6], alors la plage des niveaux d'inspection qui peuvent être spécifiés dans [Zones d'inspection hautement prioritaires] va de [Niveau 9] à [Niveau 7].
[Zones d'inspection faiblement prioritaires]
Seuls les niveaux inférieurs à [Zones d'inspection standard] peuvent être spécifiés dans [Zones d'inspection faiblement prioritaires]. Par exemple, si [Zones d'inspection standard] est configuré sur [Niveau 6], alors la plage des niveaux d'inspection qui peuvent être spécifiés dans [Zones d'inspection faiblement prioritaires] va de [Niveau 5] à [Niveau 1].
9.

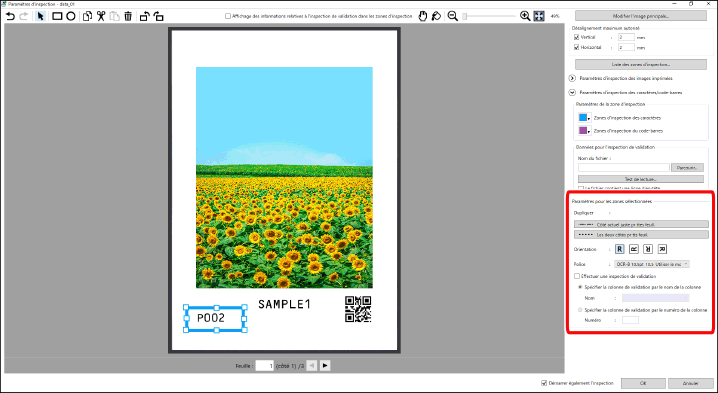

Sélectionnez les zones d'inspection de texte et de codes-barres, et configurez [Paramètres pour les zones sélectionnées] pour chaque zone
Définissez l'angle de la zone d'inspection en [Orientation].

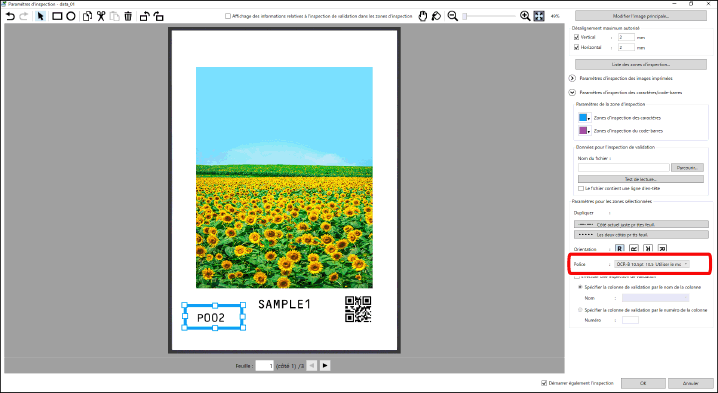

Pour [Zones d'inspection des caractères], définissez une police préconfigurée dans [Police].
REMARQUE
Dans [Police], spécifiez une police dont le type, la taille et les types de caractères sont identiques à ceux de la police de la zone d'inspection.

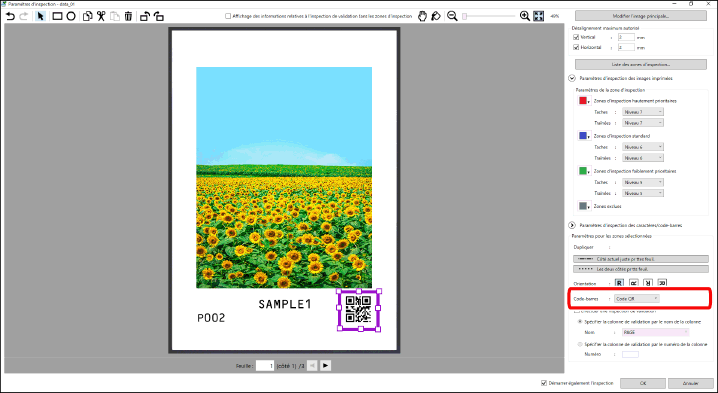

Pour [Zones d'inspection du code-barres], spécifiez la norme de code-barres dans [Code-barres].
REMARQUE
Spécifiez la norme de code-barres dans [Code-barres].
[Code 39]
[Code 93]
[GS1-128]
[JAN/EAN]
[ITF]
[NW-7 (Codabar)]
[UPC-A]
[UPC-E]
[Code QR]
[PDF417]
[Data Matrix]

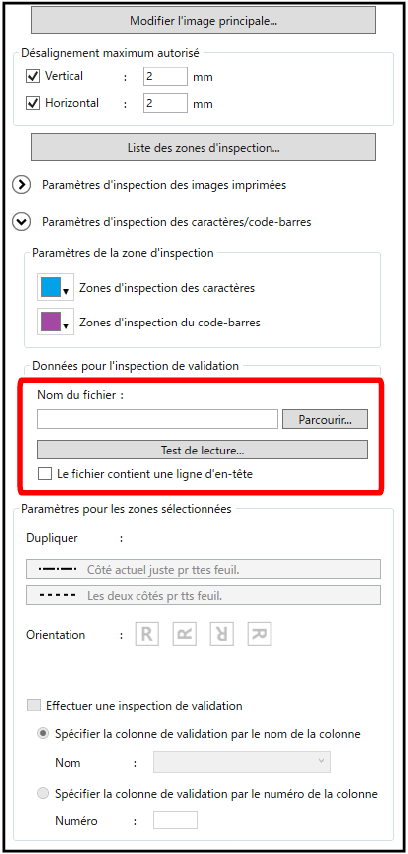

Pour valider du texte et des codes-barres par rapport à des chaînes de caractères dans un fichier CSV
1. Cliquez sur le bouton [Parcourir] dans [Données pour l'inspection de validation] de [Paramètres d'inspection des caractères/code-barres] et spécifiez un fichier CSV qui contient les chaînes correctes.
2. Pour inclure un en-tête dans la première ligne du fichier CSV, cochez la case [Le fichier contient une ligne d'en-tête].
IMPORTANT
Le codage pris en charge par le fichier CSV est UTF-8 (avec BOM).
Si le fichier CSV contient des chaînes de caractères contenant des virgules, la chaîne entière, y compris la virgule, doit être entourée de guillemets.
Exemple: si la chaîne correcte est "100,000", y compris la virgule du séparateur de milliers, entrez "100,000" dans le fichier CSV.

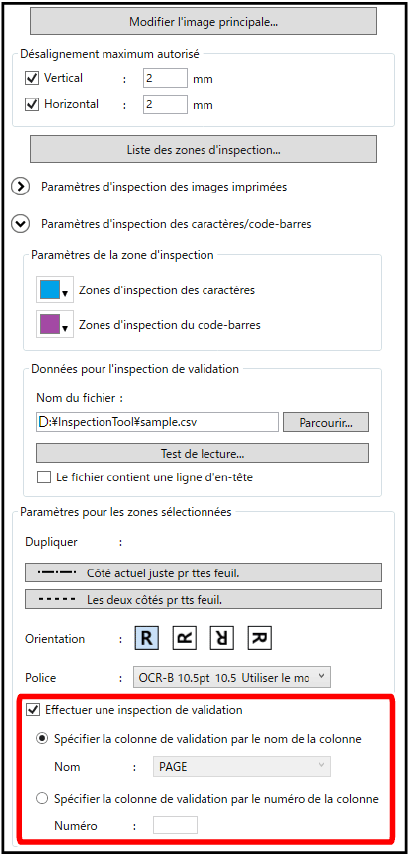

3. Pour chaque zone, cochez la case  [Effectuer une inspection de validation], puis sélectionnez [Spécifier la colonne de validation par le nom de la colonne] ou [Spécifier la colonne de validation par le numéro de la colonne].
Quand [Spécifier la colonne de validation par le nom de la colonne] est sélectionné, sélectionnez le champ dans la liste.
Quand [Spécifier la colonne de validation par le numéro de la colonne] est sélectionné, saisissez le numéro de colonne.
Pour effectuer un test de lecture de texte et de codes-barres

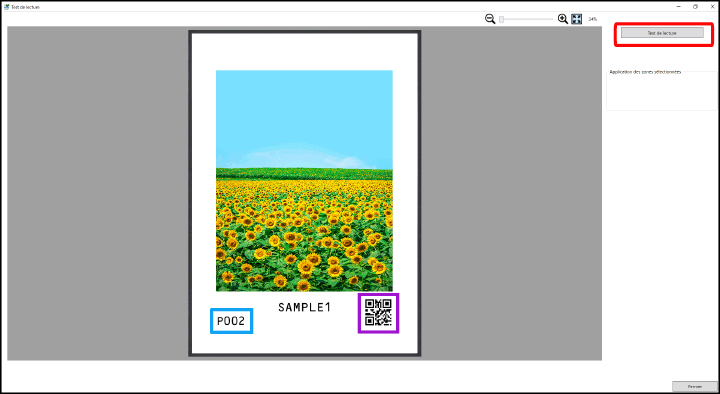

1. Cliquez sur le bouton [Test de lecture] dans [Données pour l'inspection de validation] de [Paramètres d'inspection des caractères/code-barres].
2 Cliquez sur le bouton [Test de lecture].

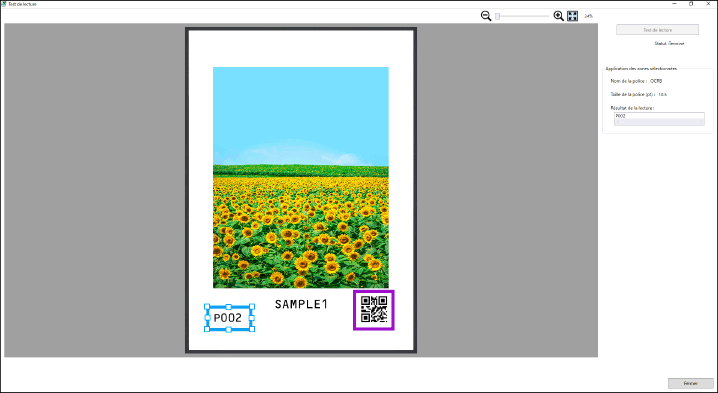

3. Sélectionnez la zone pour laquelle vous souhaitez effectuer le test de lecture, puis vérifiez les résultats de la lecture sur l'écran [Test de lecture] affiché.
4. Cliquez sur le bouton [Fermer] sur l'écran [Test de lecture].
10.

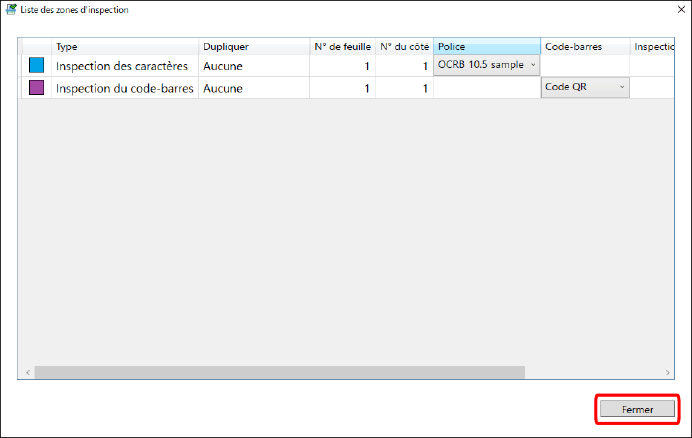

Vérifiez les zones d'inspection configurées et les détails configurés dans la liste
Cliquez sur [Liste des zones d'inspection].
Sur l'écran [Liste des zones d'inspection], vérifiez les détails enregistrés et corrigez-les si nécessaire.
Cliquez sur le bouton [Fermer].
L'écran [Paramètres d'inspection] s'affiche à nouveau.
11.
Une fois que vous avez terminé les réglages, cliquez sur [OK]
Si la case [Démarrer également l'inspection] est cochée, l'écran [Nombre de copies à inspecter] s'affiche. Si la case [Démarrer également l'inspection] n'est pas cochée, l'écran principal s'affiche.
Pour plus de détails sur la procédure d'exécution d'une d'inspection, veuillez vous référer à ce qui suit.
