長尺用トレイ・Bに用紙がつまった（オプション）

画面で紙づまり位置を確認し、次の手順に従って用紙を取り除いてください。


ここでは本体に「長尺用トレイ・B」を装着している場合について説明しています。「多段デッキ・E」「PODデッキ・F」に「長尺用トレイ・B」を装着している場合は、多段デッキ・Eに給紙装置を装着している時の紙づまり対処方法、PODデッキ・Fに給紙装置を装着している時の紙づまり対処方法を参照してください。ここでは長尺紙の紙づまりの処理について説明しています。普通紙の紙づまり処理は、「手差し給紙ユニット・D」と同じです。手差し給紙ユニット・Dに用紙がつまった（オプション）画面の機器欄にが表示されているときや、トレイに用紙後端が25 mm以上残っていないときは、本体内から用紙を取り除いてください。トレイ入口からサブステーションにかけて長尺紙がつまった

ここでは本体に「長尺用トレイ・B」を装着している場合について説明しています。「多段デッキ・E」「PODデッキ・F」に「長尺用トレイ・B」を装着している場合は、多段デッキ・Eに給紙装置を装着している時の紙づまり対処方法、PODデッキ・Fに給紙装置を装着している時の紙づまり対処方法を参照してください。

ここでは長尺紙の紙づまりの処理について説明しています。普通紙の紙づまり処理は、「手差し給紙ユニット・D」と同じです。手差し給紙ユニット・Dに用紙がつまった（オプション）

画面の機器欄に

が表示されているときや、トレイに用紙後端が25 mm以上残っていないときは、本体内から用紙を取り除いてください。トレイ入口からサブステーションにかけて長尺紙がつまった

トレイ入口に長尺紙がつまった

画面に＜手差しトレイ(すべての用紙を取り除いてください。)＞のみ表示されている場合は、以下の手順で長尺紙を取り除きます。

つまっている長尺紙をトレイに沿ってゆっくり引き抜く

以降は画面の指示に従って、中断していた操作や紙づまりの処理を続けてください。

画面に＜手差しユニット内(オープンレバー)＞や＜C3＞、＜C4＞などが表示されている場合は、以下の手順で長尺紙を取り除きます。
手順内の各ユニットや「C2 レバー」、「C4 ガイド」などの位置は図のとおりです。

つまっている用紙をトレイに沿ってゆっくり引き抜く

用紙がきれいに引き抜けた場合でも、以降の手順は必ず行ってください。

「手差し給紙ユニット・D」内部に紙片が残っていないか確認する

	「手差し給紙ユニット・D」を開く
	本体側、トレイ側とも紙片が残っていないか確認する紙片残りがあれば、取り除いてください。
	「手差し給紙ユニット・D」を、カチッと音がするまでゆっくり閉じる

本体（メインステーション）内に紙片が残っていないか確認する

	メインステーション前カバーを開く

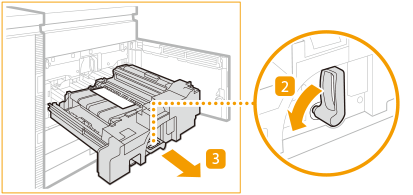

	C2 レバーを左に倒してロックを解除する
	C2 レバーを持って、定着前搬送ユニットを手前に引き出す

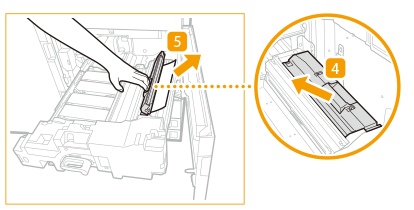

	C4ガイドを開く
	レジ前上ガイド（C4）を手で開けたまま、紙片が残っていないか確認する紙片残りがあれば、取り除いてください。手を放すとC4ガイドは閉じます。
	定着前搬送ユニットのベルト上に紙片が残っていないか確認する紙片残りがあれば、取り除いてください。
	C2 レバーを持って、定着前搬送ユニットを押し込む定着前搬送ユニットを押し込む際に、持っているC2 レバーが跳ね上がるように動く場合がありますが故障ではありません。そのまま奥まで押し込んで次の手順に進んでください。
	C2 レバーを右に回してロックする
	メインステーション前カバーを閉じる

以降は画面の指示に従って、中断していた操作や紙づまりの処理を続けてください。
