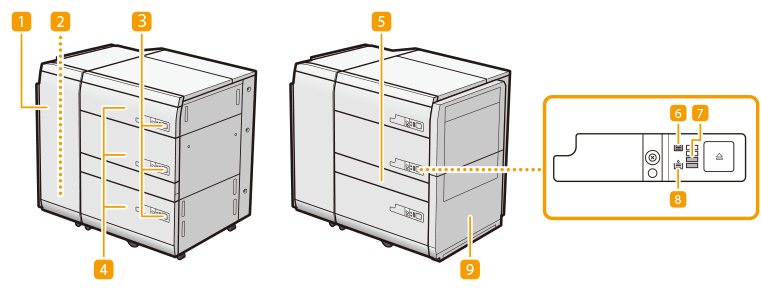

PODデッキ・F／PODデッキ・F＋パスキット

前カバー（バッファーパス）

重送紙エスケープトレイ

オープンボタン

ペーパーデッキ

スルーパスカバー

通紙アイコン

残量メモリー

給紙アイコン

PODデッキパスキット・A

「PODデッキ・F」の接地接続は、必ず電源プラグを電源につなぐ前に行ってください。また、接地接続を外す場合は、必ず電源プラグを電源から抜いてから行ってください。 「PODデッキ・F」の上に重いものを置かないでください。故障の原因になります。 用紙を扱うときは、用紙の端で手を切ったりしないように、注意してください。

本機がスリープモードに移行しているときは、ペーパーデッキを開けられない場合があります。スリープモードを解除してから、「PODデッキ・F」のオープンボタンを押してください。 コート薄紙を使用する場合、直前のジョブによってはしわが発生する場合があります。 その場合、庫内の温度を下げるため、ペーパーデッキを開いた状態で10分程度時間をおいてから印刷を再開してください。

使用できる用紙の厚さと用紙サイズについては、「用紙について」の「PODデッキ・F」の欄を参照してください。

PODデッキ・Fに用紙をセットする

ペーパーデッキ内のリフターは自動的に上下します。ペーパーデッキに用紙を補給するときは、リフターで指をはさまないように注意してください。

ホチキスを設定してプリント中に用紙がなくなって出力が停止した場合は、ホチキスされる前の出力紙の束は取り除かないでください。（用紙を補給すると、出力紙の束はそのまま継続してホチキスされて、出力されます。） 「PODデッキ・F」内にものを落としたときなど、リフターを持ち上げる必要がある場合は斜めに、または水平に50 mm以上持ち上げないでください。故障の原因となります。 主電源が入っている状態でペーパーデッキ内のリフターを手で持ち上げると、ペーパーデッキの誤動作や故障の原因となります。ペーパーデッキ内にものを落としたときなど、リフターを持ち上げる必要がある場合は、ペーパーデッキをあけた状態で主電源を切ってください。主電源を切る方法は、「電源を切る」を参照してください。

「PODデッキ・F」には、ユーザー設定サイズ（139.7 × 182 mm～330.2 × 487.7 mm）の用紙がセットできます。ユーザ－設定サイズで設定できる用紙サイズ未満や、設定できる用紙サイズよりも大きいまたは、小さい用紙はセットできません。 連続プリント中に用紙補給のメッセージが表示されたときには、用紙を補給したあと自動的にプリントが再開されます。他の給紙箇所を選択した場合は、＜OK＞を押すと、プリントが再開されます。 ＜中止＞を押すと、プリントが中止されます。 メディアガイドを確認して、「PODデッキ・F」にセットする用紙に対して適切な設定を行ってください。 インデックス紙アタッチメントを使用しない場合は、なくさないように大切に保管してください。

1	オープンボタンを押す
2	ペーパーデッキを開く 内部のリフターが自動的に用紙補給位置まで下がります。

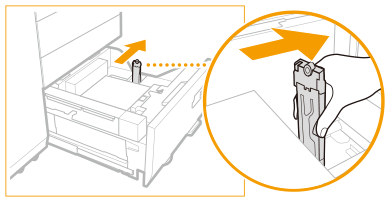

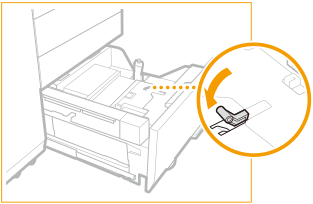

インデックス紙がセットされている場合

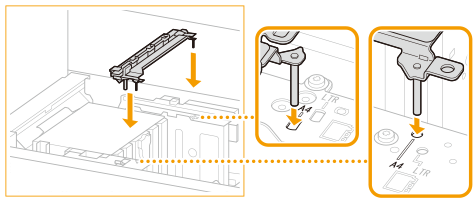

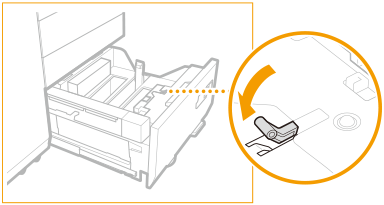

インデックス紙をセットする場合

ペーパーデッキを閉じるときは、すき間に指をはさまないように注意してください。

次のようなときは、使用する用紙に合わせてサイド規制板をセットしてください。PODデッキ・Fの用紙サイズを変更する ペーパーデッキに初めて用紙を補給するとき 補給した用紙の大きさがサイド規制板の位置と合っておらず、用紙がたわんだり、隙間ができたりするとき 用紙をペーパーデッキにセットする際、後端規制板に強い衝撃を与えないでください。故障の原因になります。 ペーパーデッキの開閉操作をする際、強い衝撃を与えないでください。故障や画像位置ずれの原因になります。 使用可能な用紙以外を「PODデッキ・F」にセットしないでください。紙づまりの原因になります。用紙について 用紙がカールしているときは、カールをなおしてからセットしてください。 ペーパーデッキの用紙をセットする部分以外のスペースに、用紙や用紙以外のものを入れないでください。故障の原因になることがあります。 「PODデッキ・F」の内部には紙さばき用ファンが取り付けられています。送風口にクリップなどの異物を入れないでください。 用紙の高さが積載制限マーク（）を越えていたり、ペーパーデッキが奥まで押し込まれていなかったりすると、コピーやプリントができません。 積載制限マーク（）を越える枚数の用紙をセットしないでください。 ペーパーデッキが本体奥まで押し込まれているかどうかを確認してください。 1 枚目の出力紙が排紙トレイ上にスムーズに排紙できない場合は、あらかじめ出力紙と同サイズかそれより大きいサイズの白紙を排紙トレイに1 枚置いた状態で出力することをおすすめします。

用紙を補給する場合は、「PODデッキ・F」の用紙サイズ設定と、セットする用紙サイズがあっていることを確認してください。 用紙押さえのローラー部よりも下に用紙をセットしてください。 厚い用紙束を一度にセットすると、用紙の端の傷やめくれにより印字不良の原因になることがあります。用紙は高さ20 mm以下の束にわけてセットしてください。 用紙の梱包紙に給紙面についての指示が書かれている場合は、指示に従って用紙をセットしてください。 「PODデッキ・F」に用紙をセットするときは、プリントする面を上にしてセットしてください。 プリントするときに不具合が生じたときは、用紙を裏返してセットしなおしてください。ただし、エンボス紙、片面コート紙や表裏が異なる印字済み紙の場合は裏返せません。新しい用紙に交換してください。 あらかじめロゴなどが印刷されている用紙のプリント方向については、「セットする用紙の向きについて」を参照してください。 残った用紙は包装紙に包み、湿気が少なく直射日光の当たらない場所に保管してください。 用紙切れでプリント動作が中断されたときは、用紙を補給してください。用紙補給後、プリント動作が再開されます。 ペーパーデッキを開いた際は用紙が積載部に正しくセットされているか確認し、用紙がずれていたり用紙残りがある場合は正しくセットし直してください。用紙の折れや紙詰まりの原因になることがあります。

PODデッキ・Fの用紙サイズを変更する

 ＜環境設定＞ ＜用紙設定＞ ＜用紙の設定＞を押し、用紙サイズを登録する

1	オープンボタンを押す
2	ペーパーデッキを開く 内部のリフターが自動的に用紙補給位置まで下がります。

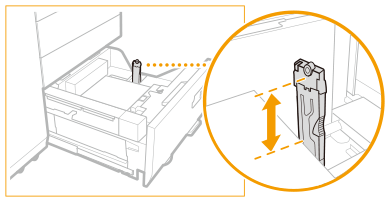

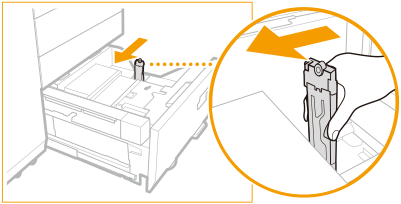

インデックス紙がセットされている場合

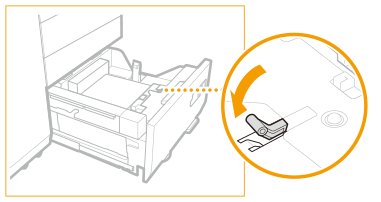

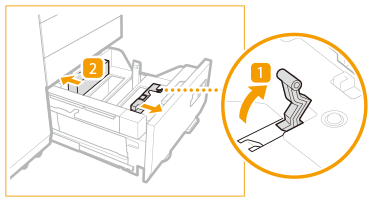

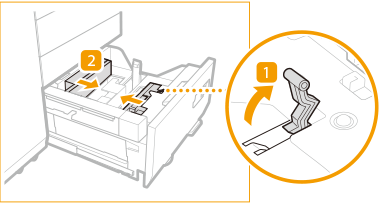

1	サイド規制板のロックを外す
2	セットする用紙にかからないところまで、サイド規制板をスライドさせる

1	変更したいサイズの用紙を10 mmくらいの高さまでセットする
2	サイド規制板（手前）とサイド規制板（奥）をスライドさせ、用紙サイズに合わせる

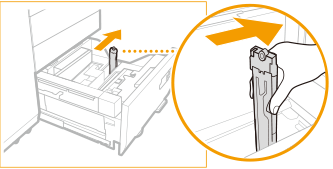

インデックス紙をセットする場合

1	メディアプレートからメディアシートを引き抜く
2	変更後の用紙サイズのラベルをメディアシートに貼る
3	メディアシートを差し込む

PODデッキ・Fに封筒をセットする

使用できる封筒の種類と積載可能枚数

封筒の種類	上・中・下段 積載可能枚数（高さ）	積載制限表示
角形2号*	30枚（23 mm）
9"×12"	30枚（20 mm）
10"×13"		なし

積載制限表示を越える枚数の封筒をセットしないでください。

封筒のセット向き

角形2号、9" × 12"、10" × 13"

*1 給紙方向 *2 プリントする面

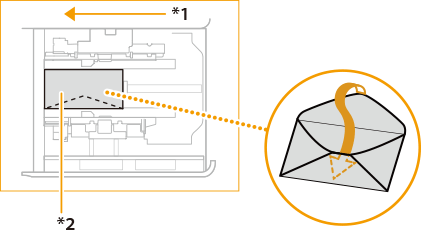

		角形2号
		*1 給紙方向 *2 プリントする面

「PODデッキ・F」に封筒をセットする場合は、プリントする面を上にしてセットしてください。また、封筒を上面から手で押して、上面が給紙口に対して水平になるようにセットしてください。

PODデッキ・Fにロゴなどが印刷された用紙をセットする

コピーする場合は、原稿をセットする向きにも注意してください。原稿をセットする

＜画像向き優先＞と＜フィーダー使用時のコピー速度優先＞は、あらかじめ＜OFF＞にしておいてください。 ＜画像向き優先＞ ＜フィーダー使用時のコピー速度優先＞

タテ向きのロゴ入り用紙を使う場合

A4/B5		A3/B4

ヨコ向きのロゴ入り用紙を使う場合

A4/B5		A3/B4
