Bourrages papier dans le Magasin Papier POD-F

Vérifiez l'emplacement du bourrage papier sur l'écran, et suivez la procédure ci-dessous pour retirer le papier.
Élimination des bourrages papier à l'intérieur du capot avant
Élimination des bourrages papier dans le magasin à papier
Lorsque les sources de papier en option sont installées sur le Magasin Papier POD-F

Élimination des bourrages papier à l'intérieur du capot avant

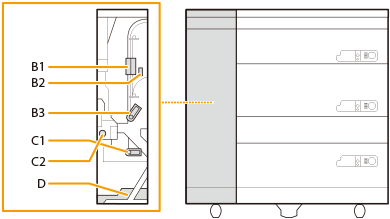

Les endroits des bourrages papier sont indiqués par des numéros illustrés ci-dessous (A1 par exemple).
1
Ouvrez le capot avant de l'"Magasin Papier POD-F".
2
Retirez le papier du plateau d'échappement.
Si le papier n'est pas retiré du plateau d'échappement lorsque le capot avant est ouvert ou fermé, la notification de papier plein pour le plateau d'échappement ne fonctionnera pas correctement.
3
Vérifiez si du papier est coincé dans le guide supérieur du chemin vertical (B1).
Ouvrez le levier B1.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Vérifiez que le papier n'est pas coincé depuis la partie incurvée en haut au bas de la partie verticale.
4
Vérifiez si du papier est coincé dans le guide de bourrage central (B2).
Ouvrez le levier B2.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Fermez le levier B2.
Fermez le levier B1.
5
Vérifiez si du papier est coincé dans le guide de bourrage du chemin R (B3).
Ouvrez le levier B3.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Fermez le levier B3.
6
Vérifiez si du papier est coincé dans le guide de bourrage inférieur (B2).
Ouvrez le levier C1.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Tournez la molette de la fente de sortie (C2) dans le sens inverse des aiguilles d'une montre environ huit fois.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Fermez le levier C1.
7
Fermez le capot avant de l'"Magasin Papier POD-F".
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.

Élimination des bourrages papier dans le magasin à papier

1
Vérifiez si du papier est coincé dans le magasin à papier.
Appuyez sur le bouton d'ouverture du magasin à papier indiqué à l'écran pour ouvrir le magasin à papier.
Si vous n'éliminez pas d'abord le bourrage papier à l'intérieur du capot avant, vous ne pourrez peut-être pas ouvrir le magasin à papier, même en appuyant sur le bouton d'ouverture.
Si la machine est en mode veille, vous ne pourrez peut-être pas ouvrir le magasin à papier. Dans ce cas, annulez le mode veille avant d'ouvrir le magasin.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Fermez doucement le magasin à papier jusqu'à entendre un déclic.
Lorsque vous fermez le magasin à papier, prenez garde de ne pas vous coincer les doigts, car vous risqueriez de vous blesser.
Prenez garde de ne pas heurter violemment le magasin à papier lorsque vous ouvrez/fermez le magasin à papier, car vous risqueriez d'entraîner un dysfonctionnement, d'endommager l'appareil ou de désaligner l'image.
Assurez-vous d'avoir correctement chargé le papier dans la zone d'empilage lorsque vous fermez le magasin à papier. Si le papier n'est pas chargé correctement ou s'il reste du papier dans la zone d'empilage, rechargez le papier correctement. Cela peut provoquer le pliage du papier ou des bourrages papier.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.

Lorsque les sources de papier en option sont installées sur le Magasin Papier POD-F

Les alimentations papier optionnelles peuvent uniquement être fixées sur le "Magasin Papier POD-F + Path kit" ou le "Magasin Papier POD-F" avec le "Kit Magasin Papier POD-A."

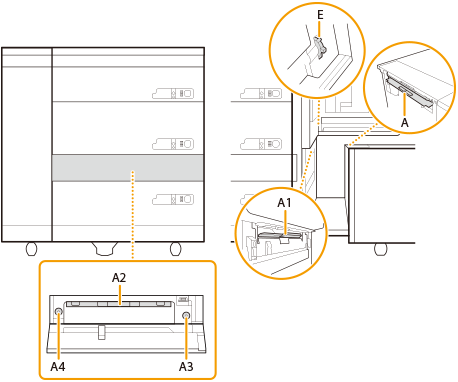

Les emplacements de bourrage papier sont indiqués par des numéros tels que A2 ou A3, qui sont indiqués dans l'illustration ci-dessous.
1
Éliminez le bourrage papier dans la source de papier installée.
Double empilement Magasin Papier POD-F
Plateau d'alimentation-D
Magasin grande capacité A3-C ou Magasin papier latérale XL-A
2
Vérifiez si du papier n'est pas coincé dans le capot avant du "Magasin Papier POD-F" du côté de l'unité principale.
Ouvrez le capot avant.
Retirez le papier du plateau d'échappement.
Si le papier n'est pas retiré du plateau d'échappement lorsque le capot avant est ouvert ou fermé, la notification de papier plein pour le plateau d'échappement ne fonctionnera pas correctement.
Ouvrez le guide de bourrage inférieur (C1).
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Tournez la molette de la fente de sortie (C2) dans le sens inverse des aiguilles d'une montre environ huit fois.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Fermez le guide de bourrage inférieur (C1).
Fermez le capot avant.
3
Vérifiez si du papier est coincé dans l'unité de chemin traversant du "Magasin Papier POD-F" sur le côté de l'unité principale.
Ouvrez le capot du chemin traversant.
Ouvrez le guide de bourrage du chemin traversant (A2).
Tournez la molette de l'entrée du chemin traversant (A3) dans le sens inverse des aiguilles d'une montre de trois à dix fois.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Le papier coincé est situé en haut du guide de bourrage de la trajectoire (A2). Regardez en haut pour localiser le papier et retirez-le en le tirant vers vous.
Tournez la molette de la fente de sortie du chemin traversant (A4) dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il devienne plus clair.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Le papier coincé est situé en haut du guide de bourrage de la trajectoire (A2). Regardez en haut pour localiser le papier et retirez-le en le tirant vers vous.
Fermez le guide de bourrage du chemin traversant (A2).
Fermez le capot du chemin traversant.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
C9HW-030
