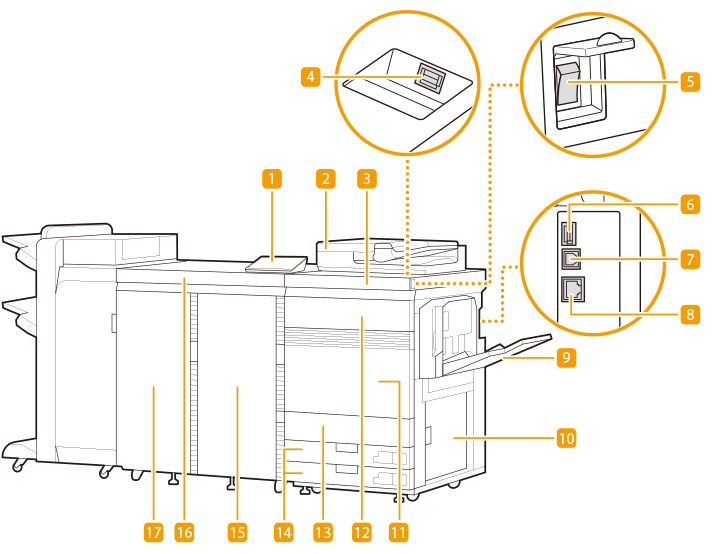

Lato anteriore

Numero documento: A9R7-008

Pannello operativo (opzionale)

Il pannello operativo è composto da indicatori, da un pannello digitale, ecc. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello operativo. Pannello operativo (opzionale)

Alimentatore (opzionale)

Consente di alimentare automaticamente gli originali nella macchina per la scansione. Quando si caricano due o più fogli nell'alimentatore, è possibile sottoporre a scansione gli originali senza interruzione. Duplex Color Image Reader Unit-P

Marking engine

Porta USB (lato anteriore della macchina)

È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB.
È possibile utilizzare un dispositivo di memoria USB con un file system FAT16 (fino a 2 GB) o FAT32 (fino a 32 GB).
La porta USB (lato anteriore della macchina) supporta USB 2.0.

Interruttore di alimentazione principale

Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Accensione della macchina
Spegnimento della macchina

Porta USB (lato posteriore destro della macchina)

Alla macchina è possibile collegare dei dispositivi come dischi rigidi esterni. Backup/ripristino dei dati
La porta USB (lato posteriore destro della macchina) supporta USB 3,0.

Connettore USB

Collegare un cavo USB quando si collega la macchina a un computer.
Il connettore USB supporta USB 2.0.

Porta LAN

Collegare un cavo LAN quando si collega la macchina a un router LAN via cavo, e così via. Impostazione dell'ambiente di rete

Vassoio multiuso (opzionale)

Caricare la carta nel vassoio multiuso quando si desidera utilizzare un tipo di carta diverso da quello caricato nel cassetto della carta.
Stack Bypass-D

Pannello inferiore destro della marking engine

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata in una fonte di alimentazione carta dell'unità principale

Pannello anteriore della marking engine

Aprire questo pannello per rimuovere la carta inceppata. Inceppamenti della carta nell'unità principale

Coperchio per la sostituzione del toner

Aprire questo pannello per sostituire la cartuccia del toner. Sostituzione della cartuccia del toner

Pannello del serbatoio del toner di scarto

Aprire questo pannello per sostituire il serbatoio del toner di scarto. Sostituzione del serbatoio del toner di scarto

Cassetto 1/Cassetto 2

Caricare il tipo di carta che si utilizza più di frequente. Cassetto della carta

Pannello anteriore destro della fixing station

Aprire questi pannelli per rimuovere la carta inceppata. Inceppamenti della carta nell'unità principale
L'area intorno alla parte superiore del coperchio anteriore dell'unità di fissaggio potrebbe diventare molto calda un certo tempo dopo che la macchina è stata messa in modalità di riposo o dopo l'avvio del processo di spegnimento. Sebbene ciò non sia un malfunzionamento, prestare attenzione quando si tocca quest'area.

Fixing station

Pannello anteriore sinistro della fixing station

Aprire questi pannelli per rimuovere la carta inceppata. Inceppamenti della carta nell'unità principale
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni.
