Inceppamenti di fogli lunghi nel passaggio attraverso l'ingresso del vassoio verso la fixing station
Verificare la posizione di inceppamento sullo schermo e seguire la seguente procedura per rimuovere la carta.
Le posizioni di ciascuna unità e di ciascuna area, "leva C2," "guida C4", ecc. nella procedura sono come mostrato in figura.
|
Rimuovere la carta dall'unità di alimentazione della carta senza toner (destra) (B). Il toner sulla carta potrebbe disperdersi, sporcando la parte interna dell'unità principale e compromettendo la qualità dell'immagine. |
1
Aprire il pannello anteriore della stazione principale.
2
Sul lato superiore dell'unità di alimentazione della carta senza toner, estrarre delicatamente il foglio lungo piegandolo.
Se si esercita una forza eccessiva e si estrae il foglio lungo nella direzione sbagliata, il foglio potrebbe strapparsi a metà.
Le mani potrebbero sporcarsi durante l'estrazione della carta senza toner. Lavare immediatamente il toner dalle mani con acqua al termine dell'operazione.
 | Estrarre delicatamente la carta sul lato della fixing station nella direzione indicata dalla freccia mentre la si piega.  |
 | Estrarre delicatamente la carta sul lato dell'unità di alimentazione della carta senza toner nella direzione indicata dalla freccia mentre la si piega.  |
 | Quando si estrae completamente la carta, rimuoverla tirandola verso di sé. |
3
Verificare la presenza di frammenti di carta rimasti intorno a "Stack Bypass-D".
| Aprire "Stack Bypass-D".  |
| Verificare che non vi siano frammenti di carta nel vassoio e nell'unità principale. Se sono presenti frammenti di carta, rimuoverli.  |
| Chiudere delicatamente "Stack Bypass-D" dell'unità principale fino a bloccarlo in posizione. |
4
Verificare la presenza di frammenti di carta rimasti intorno all'unità di alimentazione della carta senza toner.
| Inclinare la leva C2 verso sinistra per rilasciare il blocco. |
| Tenendo la leva C2, estrarre l'unità di alimentazione della carta senza toner.  |
| Aprire la guida C4. |
 | Mantenere aperta la guida C4 con la mano e verificare la presenza di frammenti di carta rimasti. Se sono presenti frammenti di carta, rimuoverli.   Quando la guida C4 viene rilasciata, si chiude. |
 | Verificare la presenza di frammenti di carta rimasti sul nastro di alimentazione (C5). Se sono presenti frammenti di carta, rimuoverli.  |

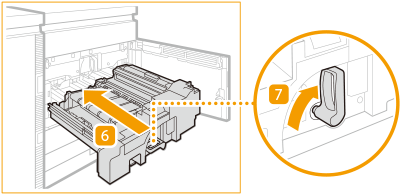

 | Spingere delicatamente l'unità di alimentazione della carta senza toner all'interno della macchina tenendo la leva C2. Quando si spinge l'unità di alimentazione della carta senza toner, la leva C2, che si sta tenendo con la mano, potrebbe spostarsi sollevandosi bruscamente, ma questo non è da considerarsi come un malfunzionamento. Spingerla fino in fondo e procedere al passaggio successivo. |
 | Ruotare la leva C2 verso destra per bloccare.  |
5
Chiudere il pannello anteriore della stazione principale.
6
Aprire il pannello anteriore della fixing station seguendo l'ordine da sinistra a destra.
7
Verificare la presenza di frammenti di carta rimasti intorno all'unità di raffreddamento.
| Aprire la leva B. |
| Verificare la presenza di frammenti di carta. Se sono presenti frammenti di carta, rimuoverli.  Lasciare aperta la leva B. Chiudere dopo aver verificato che non sia presente un inceppamento della carta nell'unità di fissaggio. |
8
Verificare la presenza di frammenti di carta rimasti intorno all'unità di fissaggio.
 |
La parte intorno all'unità di fissaggio raggiunge alte temperature. Prestare attenzione a non toccare la guida durante la rimozione della carta. |
| Inclinare la leva C1 verso sinistra per rilasciare il blocco. |
| Tenendo la leva C1, estrarre l'unità di fissaggio.  |
| Verificare la presenza di frammenti di carta rimasti all'ingresso dell'unità di fissaggio (C2). Se sono presenti frammenti di carta, rimuoverli.  |
| Aprire la guida C3. |
| Mantenere aperta la guida C3 con la mano e verificare la presenza di frammenti di carta rimasti. Se sono presenti frammenti di carta, rimuoverli. Quando la guida C3 viene rilasciata, si chiude. |
| Aprire il coperchio C4. |
| Verificare la presenza di frammenti di carta rimasti all'interno dell'unità di fissaggio. Se sono presenti frammenti di carta, rimuoverli.  |
 | Chiudere il coperchio C4. |
 | Spingere delicatamente l'unità di fissaggio nuovamente nella macchina tenendo la leva C1. Quando si spinge l'unità di fissaggio, la leva C1, che si sta tenendo con la mano, potrebbe spostarsi sollevandosi bruscamente, ma questo non è da considerarsi come un malfunzionamento. Spingerla fino in fondo e procedere al passaggio successivo. |
 | Ruotare la leva C1 verso destra per bloccare.  |
 | Chiudere la leva B dell'unità di raffreddamento. |
9
Chiudere il pannello anteriore della fixing station seguendo l'ordine da destra a sinistra.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
