Inceppamenti di fogli lunghi nella fixing station (stampa fronte-retro)
Verificare la posizione di inceppamento sullo schermo e seguire la seguente procedura per rimuovere la carta.

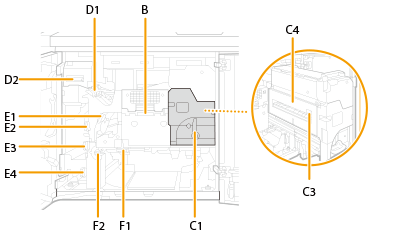

Le posizioni di ciascuna unità e di ciascuna area, "leva B", "guida E1", ecc. nella procedura sono come mostrato in figura.
1

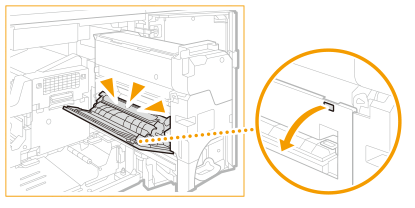

Aprire il pannello anteriore della fixing station seguendo l'ordine da sinistra a destra.
2
Preparare l'estrazione del foglio lungo nella parte di inversione fronte-retro (E5).
| Aprire la leva dell'unità di raffreddamento (B).  |
 | Aprire la guida di estrazione invertita (sinistra) (E1).  |
 | Aprire la guida di percorso verticale (sinistra) (E3).  |
 | Aprire la guida del passaggio di inversione (E4).  |
3

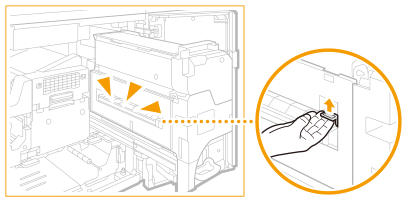

Estrarre delicatamente il foglio lungo nella parte di inversione fronte-retro (E5).
Se si esercita una forza eccessiva e si estrae il foglio lungo nella direzione sbagliata, il foglio potrebbe strapparsi a metà.
| Tenere il bordo della carta ed estrarla delicatamente nella direzione indicata dalla freccia.  |
| Quando si estrae completamente la carta, rimuoverla tirandola verso di sé. |
4
Controllare la presenza di frammenti di carta rimasti nel percorso di alimentazione dopo l'unità di fissaggio.
| Controllare la presenza di frammenti di carta rimasti nel percorso di alimentazione dopo l'unità di fissaggio. Se sono presenti frammenti di carta, rimuoverli.  |
| Chiudere la leva E4. |
| Verificare la presenza di frammenti di carta rimasti nella guida di percorso verticale (sinistra) (E3). Se sono presenti frammenti di carta, rimuoverli.  |
| Chiudere la leva E3. |
 | Verificare la presenza di frammenti di carta rimasti nella guida di inserimento invertito (destra) (E1).  |
 | Chiudere la guida E1. |
 | Verificare la presenza di frammenti di carta rimasti nell'unità di raffreddamento (B). Se sono presenti frammenti di carta, rimuoverli.  |
Lasciare aperta la leva B. Chiudere dopo aver verificato che non sia presente un inceppamento della carta nell'unità di fissaggio.
5
Verificare la presenza di frammenti di carta rimasti intorno all'unità di fissaggio.
 |
La parte intorno all'unità di fissaggio raggiunge alte temperature. Prestare attenzione a non toccare la guida durante la rimozione della carta. |

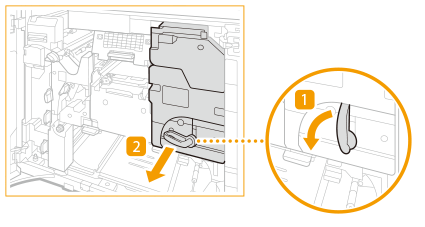

| Inclinare la leva C1 verso sinistra per rilasciare il blocco. |
| Tenendo la leva C1, estrarre l'unità di fissaggio.  |
| Verificare la presenza di frammenti di carta rimasti all'ingresso dell'unità di fissaggio (C2). Se sono presenti frammenti di carta, rimuoverli.  |
| Aprire la guida C3. |
| Mantenere aperta la guida C3 con la mano e verificare la presenza di frammenti di carta rimasti. Se sono presenti frammenti di carta, rimuoverli.  Quando la guida C3 viene rilasciata, si chiude. |
| Aprire il coperchio C4. |
| Verificare la presenza di frammenti di carta rimasti all'interno dell'unità di fissaggio. Se sono presenti frammenti di carta, rimuoverli.  |
 | Chiudere il coperchio C4. |
 | Spingere delicatamente l'unità di fissaggio nuovamente nella macchina tenendo la leva C1. Quando si spinge l'unità di fissaggio, la leva C1, che si sta tenendo con la mano, potrebbe spostarsi sollevandosi bruscamente, ma questo non è da considerarsi come un malfunzionamento. Spingerla fino in fondo e procedere al passaggio successivo. |
 | Ruotare la leva C1 verso destra per bloccare.  |
 | Chiudere la leva B dell'unità di raffreddamento. |
6
Chiudere il pannello anteriore della fixing station seguendo l'ordine da destra a sinistra.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
