Inceppamenti di fogli lunghi nel passaggio attraverso la fixing station verso la marking engine (stampa fronte-retro)
Verificare la posizione di inceppamento sullo schermo e seguire la seguente procedura per rimuovere la carta.
Le posizioni di ciascuna unità e di ciascuna area, "leva B", "guida F1", ecc. nella procedura sono come mostrato in figura.
|
Rimuovere la carta dall'unità di alimentazione della carta senza toner (destra) (B). Il toner sulla carta potrebbe disperdersi, sporcando la parte interna dell'unità principale e compromettendo la qualità dell'immagine. |
1
Aprire il pannello anteriore della fixing station seguendo l'ordine da sinistra a destra.
2
Preparare l'estrazione del foglio lungo nella guida fronte-retro.
 | Aprire la guida A1  .Secondo lo spostamento, la guida A2  si apre e la guida di inversione si abbassa.  I LED della guida A2 si illuminano/lampeggiano. (Anteriore: acceso. Posteriore: lampeggiante) I LED non si spengono quando si rimuove la carta inceppata. Controllare visivamente che non vi siano residui di carta. I LED si spengono quando il pannello anteriore della fixing station viene chiuso. |
 | Aprire la guida F1.  |
3
Nella guida fronte-retro, estrarre delicatamente il foglio lungo mentre lo si piega.
 |
La parte intorno all'unità di fissaggio raggiunge alte temperature. Prestare attenzione a non toccare la guida durante la rimozione della carta. |
Se si esercita una forza eccessiva e si estrae il foglio lungo nella direzione sbagliata, il foglio potrebbe strapparsi a metà.
| Dal lato sinistro della guida fronte-retro, estrarre delicatamente il foglio lungo nella direzione indicata dalla freccia mentre lo si piega.  |
| Dal lato sinistro della guida fronte-retro, estrarre delicatamente il foglio lungo nella direzione indicata dalla freccia mentre lo si piega.  |
 | Quando si estrae completamente la carta, rimuoverla tirandola verso di sé. |
4
Verificare la presenza di frammenti di carta rimasti intorno alla guida fronte-retro.
| Verificare la presenza di frammenti di carta rimasti nella guida fronte-retro (sinistra) (F1). Se sono presenti frammenti di carta, rimuoverli.  |
| Chiudere la guida F1. |
| Verificare la presenza di frammenti di carta rimasti nella guida fronte-retro (destra) (A1) e nella guida intermedia fronte-retro (A2). Se sono presenti frammenti di carta, rimuoverli.  |
 | Chiudere prima la guida A1 e successivamente la guida A2 seguendo tale ordine. |
5
Chiudere il pannello anteriore della fixing station seguendo l'ordine da destra a sinistra.
6
Aprire il pannello anteriore della stazione principale.
7
Verificare la presenza di frammenti di carta rimasti intorno all'unità di alimentazione della carta senza toner.
| Inclinare la leva C2 verso sinistra per rilasciare il blocco. |
| Tenendo la leva C2, estrarre l'unità di alimentazione della carta senza toner.  |
| Aprire la guida C4. |
| Mantenere aperta la guida C4 con la mano e verificare la presenza di frammenti di carta rimasti. Se sono presenti frammenti di carta, rimuoverli.  Quando la guida C4 viene rilasciata, si chiude. |
 | Verificare la presenza di frammenti di carta rimasti sul nastro di alimentazione (C5). Se sono presenti frammenti di carta, rimuoverli.  |

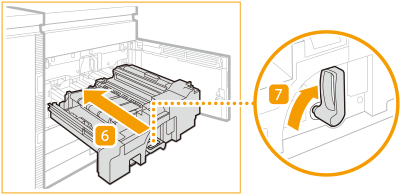

 | Spingere delicatamente l'unità di alimentazione della carta senza toner all'interno della macchina tenendo la leva C2. Quando si spinge l'unità di alimentazione della carta senza toner, la leva C2, che si sta tenendo con la mano, potrebbe spostarsi sollevandosi bruscamente, ma questo non è da considerarsi come un malfunzionamento. Spingerla fino in fondo e procedere al passaggio successivo. |
 | Ruotare la leva C2 verso destra per bloccare.  |
8
Chiudere il pannello anteriore della stazione principale.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
