Installationsort
Auswählen und Konfigurieren eines Aufstellungsortes
Installationsort
Vermeiden Sie die Aufstellung an den folgenden Orten.
Aufstellungsorte, an denen es staubig oder schmutzig ist.
Aufstellungsorte in der Nähe von entflammbaren Substanzen wie Reinigungsalkohol oder Verdünner.
Aufstellungsorte, an denen das System abrupten Temperaturschwankungen ausgesetzt ist.
Wenn das System von einer kalten in eine warme Umgebung gebracht wird oder auch beim schnellen Aufheizen eines Raumes, können sich im Inneren der Einheit Wassertropfen bilden (Kondenswasser). Unter Kondenswasserbildung kann die Kopienqualität leiden oder das Kopieren ganz unmöglich gemacht werden.
Aufstellungsorte in der Nähe von Computern und anderen elektronischen Präzisionsgeräten.
Elektrische Interferenzen und Vibrationen, die dieses System erzeugt, können den Betrieb solcher Systeme beeinträchtigen.
Aufstellungsorte in der Nähe von Fernsehgeräten, Radios oder anderen elektronischen Geräten.
Das System kann den Empfang des Ton- und Bildsignals stören. Bitte schließen Sie die Einheit an eine separate Steckdose an und lassen so viel Abstand wie möglich zu anderen elektronischen Geräten.
Aufstellungsorte Orte in der Nähe von Ultraschallbefeuchtern oder Sprinklerbefeuchtern.
Achten Sie auf die Installationsanordnung und die Betriebsumgebung, wenn Sie das Gerät an den folgenden Orten aufstellen.
Aufstellungsorte in der Nähe von Geräten (*), die flüchtige Stoffe freisetzen.
Die flüchtigen Substanzen können in das Innere des Geräts gelangen und die Bildqualität beeinträchtigen.
Wenn Sie ein solches Gerät verwenden, wenden Sie sich vor der Verwendung an Ihren autorisierten Canon-Händler oder Kundendienstvertreter vor Ort.
Wenn Sie ein solches Gerät verwenden, wenden Sie sich vor der Verwendung an Ihren autorisierten Canon-Händler oder Kundendienstvertreter vor Ort.
*Beispiel: Geräte, die Heißkleber verwenden (Buchbindereimaschinen oder Laminiergeräte), Aromageräte, Diazokopiergeräte usw.
Aufstellung mehrerer Geräte
Wenn Sie mehrere Geräte nebeneinander aufstellen, wenden Sie sich vor der Installation an Ihren autorisierten Canon-Händler oder Kundendienstvertreter vor Ort, damit der Lufteinlass des einen Geräts nicht in die Nähe des Auslasses des anderen Geräts gerät.
Bitte entfernen Sie die Füße zum ebenen Aufstellen nicht.
Bitte entfernen Sie die Füße zum ebenen Aufstellen nicht, nachdem das Gerät aufgestellt ist.
Das Gerät kann Übergewicht nach vorn bekommen und kippen, z. B. während Sie die Kassetten, Papiermagazine, oder Einheiten herausziehen. Die Fixierstopper sorgen dafür, dass die Einheit dann nicht umkippt. Damit das nicht passiert, achten Sie darauf dass die Füße angebracht sind.
Das Gerät kann Übergewicht nach vorn bekommen und kippen, z. B. während Sie die Kassetten, Papiermagazine, oder Einheiten herausziehen. Die Fixierstopper sorgen dafür, dass die Einheit dann nicht umkippt. Damit das nicht passiert, achten Sie darauf dass die Füße angebracht sind.
Direkte Sonneneinstrahlung
Vermeiden Sie die Aufstellung des Geräts bei direkter Sonneneinstrahlung.
Schützen Sie das Gerät mit einem Vorhang, falls erforderlich. Achten Sie aber bitte darauf, dass die Vorhänge nicht die Belüftungsschlitze blockieren oder direkt am Stromkabel/an der Netzsteckdose hängen.
Schützen Sie das Gerät mit einem Vorhang, falls erforderlich. Achten Sie aber bitte darauf, dass die Vorhänge nicht die Belüftungsschlitze blockieren oder direkt am Stromkabel/an der Netzsteckdose hängen.
Beleuchtung
Wir empfehlen, das Gerät an einem Ort mit mindestens 500 Lux (75 cm über dem Boden) für den normalen Betrieb und die normale Wartung aufzustellen.
Auslieferungsweg
Die Abmessungen der imagePRESS V1000-Fixierstation betragen 936 mm (B) x 778 mm (T) x 1.040 mm (H). Außerdem beträgt das Gewicht der Fixierstation etwa 211 kg.
Überprüfen Sie anhand dieser Abmessungen und dieses Gewichts, ob der Platz für die Aufstellung des Geräts ausreicht und ob der Boden die erforderliche Festigkeit aufweist.
Überprüfen Sie anhand dieser Abmessungen und dieses Gewichts, ob der Platz für die Aufstellung des Geräts ausreicht und ob der Boden die erforderliche Festigkeit aufweist.
Bodenstruktur
Bodenstruktur
Der Boden, auf dem dieses Gerät installiert wird, muss eine Bodenbelastbarkeit von mindestens 285 kg/m2 aufweisen. Auch wenn der Boden diese Bodenbelastbarkeit nicht aufweist, kann das Gerät in der Nähe eines Pfeilers oder Balkens aufgestellt werden. Sprechen Sie mit Ihrem Bauunternehmer, bevor Sie das Gerät installieren.
Das Gewicht des Geräts wird in erster Linie durch die Verstellvorrichtung und die Räder auf den Boden übertragen. Wir empfehlen die Verwendung einer Matte, um das Gewicht zu verteilen.
Wir empfehlen auch die Verwendung einer Matte, wenn das Gerät auf Teppich- oder Holzböden aufgestellt wird. Informationen über Matten erhalten Sie bei Ihrem Händler.
Stellen Sie das Gerät nicht auf einem instabilen Boden oder einer instabilen Plattform auf.
Das Gewicht des Geräts wird in erster Linie durch die Verstellvorrichtung und die Räder auf den Boden übertragen. Wir empfehlen die Verwendung einer Matte, um das Gewicht zu verteilen.
Wir empfehlen auch die Verwendung einer Matte, wenn das Gerät auf Teppich- oder Holzböden aufgestellt wird. Informationen über Matten erhalten Sie bei Ihrem Händler.
Stellen Sie das Gerät nicht auf einem instabilen Boden oder einer instabilen Plattform auf.
Standardwerte der Bodenstruktur
Achten Sie darauf, dass das imagePRESS V1000 und die optionale Ausrüstung auf einem Boden aufgestellt werden, der den folgenden Normen entspricht.
Bodensteifigkeit | Die Absenkung des Fußbodens darf nicht mehr als 4 mm betragen, wenn eine Last von 410 kg/m2 auf ihn einwirkt. Wenn diese Bedingung nicht erfüllt wird, verwenden Sie teilweise Bodenplatten. * Verwenden Sie die Bodenplatten, wenn das Gerät auf einer Matte, einem Holzfußboden oder einem Gummiboden steht. * Stapeln Sie die Bodenplatten je nach dem Grad der Absenkung des Fußbodens übereinander, um die ungleiche Höhe der Fugen zu verringern. |
Ebenheit des Fußbodens | Die Abweichung der Ebenheit in einem beliebigen rechteckigen Bereich von 510 mm x 500 mm muss 4 mm oder weniger betragen. |
Vertikale Abweichung des Fußbodens | Der vertikale Unterschied zwischen zwei beliebigen Punkten eines 1.000-mm-Abstands darf höchstens 3 mm betragen. (Der Betrag der Absenkung des Bodens ist nicht eingeschlossen.) |
Neigung des Fußbodens | Die Neigung zwischen zwei beliebigen Punkten im Abstand von 1.600 mm darf höchstens 3 mm betragen. |
Messverfahren für jeden Standardwert
Die Standardwerte werden nach den folgenden Verfahren gemessen.
Verwenden Sie eine Eisenplatte als Bodenplatte, die 890 mm x 487,5 mm groß ist, 13 kg wiegt und 4 mm dick ist.
Verwenden Sie eine Eisenplatte als Bodenplatte, die 890 mm x 487,5 mm groß ist, 13 kg wiegt und 4 mm dick ist.
Bodenbelastbarkeit | Überprüfen Sie die Spezifikationen für die Bodenbelastbarkeit mit dem Bauunternehmer des Gebäudes, in dem das Gerät aufgestellt werden soll. | ||
Bodensteifigkeit | Bereiten Sie eine Bodenplatte vor und legen Sie sie an den Ort, an dem das Gerät aufgestellt werden soll. Messen Sie den Betrag des Einsinkens des Fußbodens, wenn zwei Erwachsene (etwa 150 kg) die Platte betreten. Schätzen Sie anhand dieser Messungen den Betrag der Absenkung des Fußbodens bei der Installation des Geräts durch Proportionalrechnung ab.  BerechnungsmethodeDie Parameter sind wie folgt gegeben: t: die Höhe vom Fußboden bis zur Oberseite der Bodenplatte Δt: die Höhe vom Fußboden bis zur Oberseite der Bodenplatte, wenn die Last aufgebracht ist Ts (mm/kgf): die Konstante der berechneten Absenkung des Fußbodens Ts (ME): der Betrag der Absenkung des Fußbodens, auf dem das Gerät aufgestellt ist Berechnen Sie zuerst die Konstante der berechneten Absenkung des Fußbodens. Ts (mm/kgf) = (t - Δt)/150 Verwenden Sie diese Konstante zur Berechnung des Betrages der Absenkung des Fußbodens, auf dem das Gerät aufgestellt ist. Ts (ME) = (316 (kgf)/2) x Ts (mm/kgf) BeispielIm Falle von t = 4 mm Δt = 3 mm wird die Konstante der Absenkung des Fußbodens wie unten dargestellt berechnet. (4 - 3)/150 = 0,006 In diesem Beispiel beträgt die Absenkung des Fußbodens, auf dem das Gerät aufgestellt ist, 0,948 mm gemäß der folgenden Formel. Ts (ME) = (316 (kgf)/2) x 0,006 = 0,948
| ||
Ebenheit des Fußbodens | Legen Sie eine Bodenplatte auf den Fußboden, auf dem das Gerät aufgestellt werden soll, und stellen Sie eine Wasserwaage auf deren Mitte. Um die Bodenplatte waagerecht zu machen, fügen Sie einige Abstandshalter (Münzen) unter A oder B der Bodenplatte ein, wie in der folgenden Abbildung gezeigt. Berechnen Sie die Ebenheit des Fußbodens anhand der Dicke und der Anzahl der Abstandshalter.  BerechnungsmethodeVerwenden Sie Münzen mit gleicher Dicke als Abstandshalter. Die Parameter sind wie folgt gegeben: t (mm): die Dicke des Abstandshalters a: die Anzahl der unter A eingesetzten Abstandshalter b: die Anzahl der unter B eingesetzten Abstandshalter Wenn a > b ist, wird die Ebenheit des Fußbodens nach der folgenden Formel berechnet. t x a (mm) BeispielAls Abstandshalter werden Münzen mit einer Dicke von 1 mm verwendet. Wenn zwei Abstandshalter unter A gelegt sind und nichts unter B gelegt ist, um die Bodenplatte horizontal einzustellen, beträgt die Ebenheit des Fußbodens 2 mm. | ||
Vertikaler Abstand des Fußbodens (Diese Methode wird verwendet, wenn sich eine Stufe im Fußboden befindet.) | Bringen Sie zwei Bodenplatten nebeneinander an und legen Sie an der Stelle auf den Fußboden, auf dem das Gerät aufgestellt werden soll. Stellen Sie nach der Berechnungsmethode für die "Ebenheit des Fußbodens" die eine Bodenplatte horizontal ein. Und stellen Sie dann die andere Bodenplatte auf die gleiche Weise horizontal ein. Messen Sie die Höhendifferenz zwischen den beiden Bodenplatten.
| ||
Neigung des Fußbodens (Diese Methode wird verwendet, wenn der Boden leicht geneigt ist.) | Bringen Sie zwei Bodenplatten nebeneinander an und legen Sie sie an der Stelle auf den Fußboden, auf dem das Gerät aufgestellt werden soll. Stellen Sie nach der Berechnungsmethode für die "Ebenheit des Fußbodens" die eine Bodenplatte horizontal ein. Und legen Sie dann Abstandshalter (Münzen) unter die andere Bodenplatte, um die Platte horizontal auf die gleiche Höhe wie die zuerst aufgestellte Platte einzustellen. Messen Sie die Bodenneigung mit der Dicke der Abstandshalter, die am weitesten vom Referenzpunkt entfernt sind (der Punkt, der als Bezugspunkt für die Höhe festgelegt wurde). (Siehe die nachfolgende Abbildung.)
BerechnungsmethodeVerwenden Sie Münzen mit gleicher Dicke als Abstandshalter. Die Parameter sind wie folgt gegeben. t (mm): die Dicke der Abstandshalter a: die Anzahl der Abstandshalter Die Ebenheit des Fußbodens wird durch die folgende Formel berechnet. S = t x a (mm) BeispielAls Abstandshalter werden Münzen mit einer Dicke von 1 mm verwendet. Wenn drei Münzen unter die Position gelegt werden, die am meisten vom Referenzpunkt entfernt ist, beträgt die Bodenneigung 3 mm (= 1 mm x 3). |
Platzbedarf bei der Aufstellung
Erforderlicher Platzbedarf bei der Aufstellung
Halten Sie mit der Rückseite des Geräts einen Abstand von mindestens 800 mm zu einer Wand ein.
Außerdem ist ein Abstand von 5 mm zwischen zwei Geräten erforderlich, um sie zu verbinden.
Standardkonfiguration (Minimum)
imagePRESS V1000 + Finisher AF + POD A3-Papiermagazin E

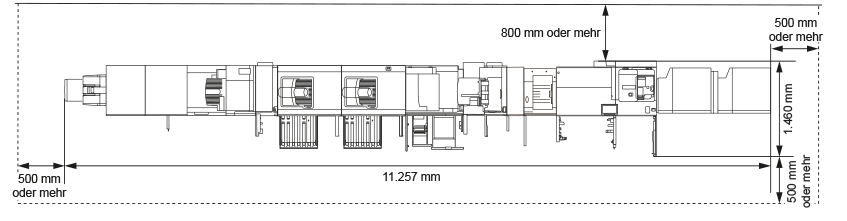

Konfiguration mit allen Optionen (Maximalkonfiguration)
imagePRESS V1000 + Zwei-Seiten Trimmer B + Broschüren-Trimmer G + Broschüren Finisher AF + Falzeinheit K + Stapelablage J x 2 + Perfect Binder F + Zuschiesseinheit R + Inspection Unit B + Sensing Unit B + POD A3-Papiermagazin E x 2 + Multi Function Professional Puncher-C
Mindestplatzbedarf für das Umdrehen
Nachfolgend ist die Mindestbreite angegeben, die zum Umdrehen des imagePRESS V1000 und der einzelnen Geräte an der Ecke eines Korridors erforderlich ist.
Abmessungen beim Transport (Breite x Länge) | Erforderliche Mindestkorridorbreite* | |
imagePRESS V1000(Druckmodul) | 739 mm x 872 mm | 1.585 mm |
imagePRESS V1000(Fixierstation) | 1.020 mm x 778 mm | 1.717 mm |
POD Lite A3-Papiermagazin C | 633 mm x 686 mm | 1.449 mm |
POD Deck Lite XL-A (1x3.500) | 1.021 mm x 686 mm | 1.730 mm |
POD A3-Papiermagazin E | 990 mm x 800 mm | 1.773 mm |
POD Deck-F | 990 mm x 800 mm | 1.773 mm |
Sensing Unit B | 515 mm x 750 mm | 1.410 mm |
Inspection Unit B | 450 mm x 792 mm | 1.411 mm |
Zuschiesseinheit R | 823 mm x 793 mm | 1.643 mm |
Static Eliminator-A | 450 mm x 792 mm | 1.411 mm |
Multi Function Professional Puncher-C | 445 mm x 795 mm | 1.411 mm |
Stapelablage J | 899 mm x 745 mm | 1.668 mm |
Falzeinheit K | 502 mm x 793 mm | 1.439 mm |
Finisher AF | 800 mm x 792 mm | 1.626 mm |
Broschüren Finisher AF | 800 mm x 792 mm | 1.626 mm |
Broschüren-Trimmer G | 1.835 mm x 790 mm | 2.498 mm |
Zwei-Seiten Trimmer B | 536 mm x 770 mm | 1.439 mm |
* Die erforderliche Mindestbreite für das Umdrehen entspricht der Länge der Diagonale des Geräts (der Anlage) + etwa 500 mm.
Größe und Gewicht jeder Komponente
Abmessungen (B x T x H) | Gewicht | |
imagePRESS V1000 (Druckmodul und Fixierstation) | 1.583 mm x 872 mm x 1.040 mm | Ca. 410 kg |
Duplex Scanner + Originaleinzug D-ADF P | 653 mm x 593 mm x 219 mm | Ca. 23 kg |
POD Lite A3-Papiermagazin C | 717 mm x 686 mm x 570 mm | Ca. 76 kg |
POD Deck Lite XL-A (1x3.500) | 1.105 mm x 686 mm x 570 mm | Ca. 113 kg |
POD A3-Papiermagazin E | 990 mm x 800 mm x 1.080 mm | Ca. 178 kg |
POD Deck-F | 990 mm x 800 mm x 1.080 mm | Ca. 205 kg |
Sensing Unit B | 515 mm x 750 mm x 1.228 mm | Ca. 100,5 kg |
Inspection Unit B | 250 mm x 792 mm x 1.040 mm | Ca. 49,5 kg |
Zuschiesseinheit R | 746 mm x 793 mm x 1.407 mm | Ca. 61 kg |
Static Eliminator-A | 250 mm x 792 mm x 1.040 mm | Ca. 50 kg |
Multi Function Professional Puncher-C | 445 mm x 795 mm x 1.040 mm | Ca. 102 kg |
Stapelablage J | 899 mm x 745 mm (1.250 mm*) x 1.141 mm (bis zur Oberseite des oberen Fachs) *Wenn das Auswurffach aus dem Stapler herausgezogen wird. | Ca. 120 kg |
Falzeinheit K | 336 mm x 793 mm x 1.190 mm | Ca. 71 kg |
Finisher AF | 800 mm x 792 mm x 1.239 mm | Ca. 133 kg (einschließlich innerer Locher) |
Broschüren Finisher AF | 800 mm x 792 mm x 1.239 mm | Ca. 183 kg (einschließlich innerer Locher) |
Broschüren-Trimmer G | 2.095 mm x 790 mm x 1.040 mm (einschließlich Förderer und Ausgabefach) | Ca. 178 kg (einschließlich Förderer und Ausgabefach) |
Zwei-Seiten Trimmer B | 536 mm x 770 mm x 1.040 mm (ausschließlich Förderer und Ausgabefach) | Ca. 145 kg (ausschließlich Förderer und Ausgabefach) |
Aufstellungsumgebung
 |
Das Blockieren der Lüftungsschlitze oder Lamellen des Geräts kann die Bildqualität beeinträchtigen. Blockieren Sie nicht die Lüftungsschlitze oder Lamellen. |
Temperatur- und Feuchtigkeitsbedingungen
Stellen Sie das Gerät nicht an Orten mit hoher oder niedriger Hitze und Luftfeuchtigkeit auf, z. B. an Orten mit einem Wasserhahn, einem Warmwasserbereiter, einem Luftbefeuchter, einer Klimaanlage, einer Heizung oder einem Ofen.
Während des Betriebs beträgt der zulässige Luftfeuchtigkeitsbereich 15 bis 60 % (bei einer Raumtemperatur von 20 bis 27 °C).
Es besteht die Gefahr, dass der Papiereinzug und die Bildqualität beeinträchtigt werden, wenn das Gerät an einem Ort verwendet wird, der diese Spezifikationen nicht erfüllt.
Temperaturgradient
Die Verwendung einer Klimaanlage im Winter oder plötzliche Temperaturschwankungen können sich nachteilig auf die Bildpositionierung auswirken, da sich das Papier biegen oder zusammenziehen kann, oder es kann zu einer Fehlfunktion des Geräts aufgrund von Kondensation kommen. Um derartige Probleme zu vermeiden, achten Sie darauf, dass die Temperaturschwankung nicht 10 °C/h überschreitet.
Belüftung
Achten Sie darauf, dass die Luft an dem Ort, an dem das Gerät aufgestellt werden soll, mindestens 2-mal/h bei mindestens 30 m3 ausgetauscht wird.
Das System erzeugt während des Betriebs eine geringe Menge Ozon usw. Auch wenn man berücksichtigt, dass die Sensibilität gegenüber Ozon usw. unterschiedlich ist, ist diese Menge zu klein, um schädlich für den Menschen zu sein. Wenn der Aufstellungsort jedoch schlecht belüftet ist, könnten Sie einen leichten unangenehmen Geruch bemerken, nachdem Sie längere Zeit am System gearbeitet haben. Wenn Sie das System in einem schlecht belüfteten Raum aufstellen müssen, sorgen Sie bitte in regelmäßigen Abständen für Frischluftzufuhr, um ein angenehmes Arbeitsklima zu erhalten.
Höheneinschränkungen
Stellen Sie das Gerät in einer Höhe von 4.000 m oder weniger auf.
*Luftdruck bei 4.000 m: 607,8 hPa (Referenzwert)
*Luftdruck bei 4.000 m: 607,8 hPa (Referenzwert)
Stromversorgung
Spezifikationen der Stromversorgung
Verwenden Sie diese Komponenten innerhalb der nachfolgend aufgeführten Spezifikationen der Stromversorgung.
Die Komponenten, die nicht in der Tabelle aufgeführt sind, werden durch das imagePRESS V1000 oder andere Komponenten mit Strom versorgt.
Stromversorgung | Spezifikationen des Stromkabels/ Steckers | Die Länge des Stromkabels | |
imagePRESS V1000 (Druckmodul und Fixierstation) | 220-240 V AC, 50/60 Hz, 16 A x 3 | CEE 7/7 x 3 | 2 m x 3 |
POD Lite A3-Papiermagazin C | 220-240 V AC, 50/60 Hz, 1,2 A | CEE 7/7 | 2 m |
POD Deck Lite XL-A (1x3.500) | 220-240 V AC, 50/60 Hz, 1,2 A | CEE 7/7 | 2 m |
POD A3-Papiermagazin E | 220-240 V AC, 50/60 Hz, 3,5 A | CEE 7/7 | 1,9 m |
POD Deck-F | 220-240 V AC, 50/60 Hz, 4,3 A | CEE 7/7 | 1,9 m |
Sensing Unit B | 100-240 V AC, 50/60 Hz, 2,5 A | CEE 7/7 | 1,9 m |
Inspection Unit B | 100-240 V AC, 50/60 Hz, 1,4 A | CEE 7/7 | 1,9 m |
Zuschiesseinheit R | 100-240 V AC, 50/60 Hz, 1,0 A | CEE 7/7 | 2 m |
Static Eliminator-A | 100-240 V AC, 50/60 Hz, 1 A | CEE 7/7 | 1,9 m |
Multi Function Professional Puncher-C | 230 V AC, 50 Hz, 2,0 A | CEE 7/7 | 2,4 m |
Stapelablage J | 100-240 V AC, 50/60 Hz, 2,5 A | CEE 7/7 | 4,2 m |
Falzeinheit K | Vom Finisher | Vom Finisher | - |
Finisher AF | 120-240 V AC, 50/60 Hz, 8 A | CEE 7/7 | 2 m |
Broschüren Finisher AF | 120-240 V AC, 50/60 Hz, 8 A | CEE 7/7 | 2 m |
Broschüren-Trimmer G | Vom Finisher | Vom Finisher | - |
Zwei-Seiten Trimmer B | 220-240 V AC, 50/60 Hz, 2,3 A | CEE 7/7 | 2 m |
Maximaler Energieverbrauch
Der maximale Energieverbrauch des imagePRESS V1000 und der anderen Komponenten ist nachfolgend aufgeführt.
Maximaler Energieverbrauch | |
imagePRESS V1000(Druckmodul und Fixierstation) | (700 + 2.400) W + 2.900 W oder weniger |
POD Lite A3-Papiermagazin C | 480 W oder weniger |
POD Deck Lite XL-A (1x3.500) | 480 W |
POD A3-Papiermagazin E | 1.000 W oder weniger |
POD Deck-F | 1.000 W oder weniger |
Sensing Unit B | 500 W |
Inspection Unit B | 700 W |
Zuschiesseinheit R | 120 W oder weniger |
Static Eliminator-A | 100 W oder weniger |
Multi Function Professional Puncher-C | 480 W |
Stapelablage J | 220 W |
Falzeinheit K | Enthalten im Finisher |
Finisher AF | 500 W oder weniger |
Broschüren Finisher AF | 500 W oder weniger |
Broschüren-Trimmer G | 300 W |
Zwei-Seiten Trimmer B | 440 W |
