Atascos de papel en la unidad principal
Compruebe la ubicación del atasco de papel en la pantalla y siga el procedimiento que se indica más abajo para sacar el papel.
Atascos de papel en la guía de 2 caras (derecha) (A1) y en la guía intermedia de 2 caras (A2)
Los lugares donde hay papel atascado se indican mediante números, como A1 o A2, los cuales se muestran en la siguiente ilustración.
|
Existe una parte caliente alrededor de la guía de 2 caras (derecha) (A1) y la guía intermedia de 2 caras (A2). Tenga cuidado de no tocar la guía al retirar el papel. |
1
Abra la tapa frontal de la estación de fijación en el orden de izquierda y derecha.
2
Abra la guía A1 (
).
).Según el movimiento, la guía A2 (
) se abre y la guía de inversión baja.
) se abre y la guía de inversión baja.
3

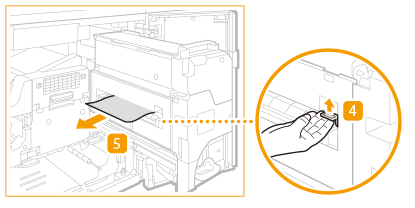

Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
Si el LED frontal de la guía A2 está parpadeando y el LED posterior está encendido, retire el papel atascado de la guía A2.
Los LED no se apagan al retirar el papel atascado. Compruebe visualmente que no queda papel.
4
Cierre la guía A1 ().
).5
Cierre la guía A2 ().
).
6
Cierre la tapa delantera de la estación de fijación en el orden de derecha e izquierda.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
Atascos de papel en la unidad de alimentación de papel no fijado con tóner, en la correa de alimentación y en la unidad de realineación del papel
 |
Si extrae la unidad de alimentación de papel no fijado con tóner antes de eliminar los atascos de papel en la guía lateral de 2 caras (derecha) (A1) y en la guía intermedia de 2 caras (A2), es posible que no pueda retirar el papel atascado. Asegúrese de comprobar que no queda papel antes de comenzar a trabajar. |
Las posiciones de cada unidad y área (A2), "palanca C2", "guía C3", etc., en el procedimiento son como se muestra en la figura.
1
Abra la tapa frontal de la estación principal.
2
Si el papel se atasca en el lado izquierdo de la unidad de alimentación de papel no fijado con tóner, extráigalo suavemente en la dirección de la flecha.
3
Compruebe si hay papel atascado en la unidad de alimentación de papel no fijado con tóner.
 | Incline la palanca C2 hacia la izquierda para liberar el bloqueo. |

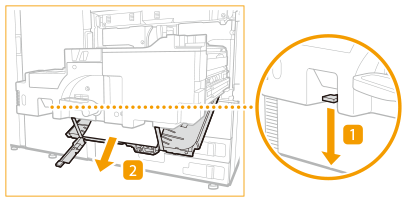

 | Sujetando la palanca C2, extraiga la unidad de alimentación de papel no fijado con tóner.  |
4
Compruebe si hay papel atascado en la guía dúplex (C3).

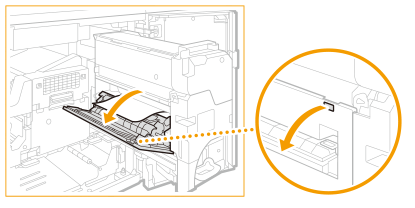

| Abra la guía C3. |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
 | Cierre la guía C3. |
5
Compruebe si hay papel atascado en la guía de realineación previa superior (C4).
| Abra la guía C4. |

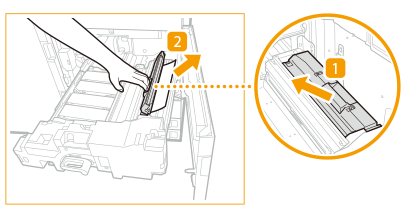

| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha manteniendo abierta la guía C4 con la mano.  |
Cuando suelta la guía C4, se cierra.
6
Si se deja papel en la correa de alimentación (C5), retire todo el papel.
7
Guarde la unidad de alimentación de papel no fijado con tóner.

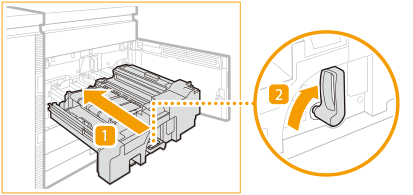

| Empuje suavemente la unidad de alimentación de papel no fijado con tóner hacia el equipo sujetando la palanca C2. Al empujar la unidad de alimentación de papel no fijado con tóner, la palanca C2 que sostiene puede moverse de forma que se salga, pero esto no es un fallo de funcionamiento. Empújela hasta el fondo y continúe con el siguiente paso. |
| Gire la palanca C2 hacia la derecha para bloquear.  |
8
Cierre la tapa frontal de la estación principal.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
Atascos de papel en cada unidad
Las posiciones de cada unidad y la "palanca C1" y la "guía D1" en el procedimiento son como se muestra en la figura.
1
Abra la tapa frontal de la estación de fijación en el orden de izquierda y derecha.
2
Compruebe si hay papel atascado en la unidad de refrigeración.
| Abra la palanca B. |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
Deje la palanca B abierta. Cierre después de comprobar si hay un atasco de papel en la unidad de fijación.
3
Compruebe si hay papel atascado en la unidad de fijación.
|
Hay una parte caliente alrededor de la unidad de fijación. Tenga cuidado de no tocar la guía al retirar el papel. |
| Incline la palanca C1 hacia la izquierda para liberar el bloqueo. |
| Sujetando la palanca C1, extraiga la unidad de fijación.  |
| Si hay papel atascado en la entrada de la unidad de fijación, sáquelo con cuidado en el sentido de la flecha.  |
 | Abra la guía C3. |
 | Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha manteniendo abierta la guía C3 con la mano.  Cuando suelta la guía C3, se cierra. |
 | Abra la tapa C4.  |
 | Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
 | Cierre la tapa C4. |

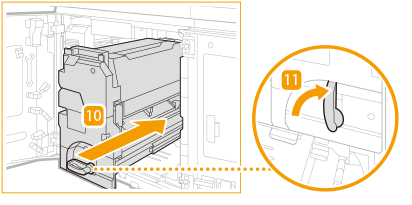

 | Empuje suavemente la unidad de fijación en el equipo sujetando la palanca C1. Al empujar la unidad de fijación, la palanca C1 que sostiene puede moverse y salirse, pero esto no es un fallo de funcionamiento. Empújela hasta el fondo y continúe con el siguiente paso. |
 | Gire la palanca C1 hacia la derecha para bloquear.  |
 | Cierre la palanca B de la unidad de refrigeración. |
4
Compruebe si hay papel atascado en la guía de alimentación superior (D1).
| Abra la guía D1.  |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la guía D1. |
5
Compruebe si hay papel atascado en la unidad de calcomanías (D2).
| Abra la palanca D2.  |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la palanca D2. |
6
Compruebe si hay papel atascado en la guía de inserción invertida (derecha) (E1).
| Abra la guía E1.  |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la guía E1. |
7
Compruebe si hay papel atascado en la guía de la ruta vertical superior invertida (izquierda) (E2).
| Abra la guía E2.  |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la guía E2. |
8
Compruebe si hay papel atascado en la guía de ruta (izquierda) (E3).
| Abra la guía E3.  |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la guía E3. |
9
Compruebe si hay papel atascado en el cambio de inversión (izquierdo) (E4) o en la parte de inversión de dos caras (E5).
| Abra la guía E4.  |
| Si hay papel atascado en el cambio de inversión (izquierdo) (E4), sáquelo en el sentido de la flecha.  |
| Si hay papel atascado en la parte de inversión de dos caras (E5), sáquelo con cuidado en el sentido de la flecha.  |
| Cierre la guía E4. |
10
Compruebe si hay papel atascado en la guía de 2 caras (derecha) (F1).
| Abra la guía F1.  |

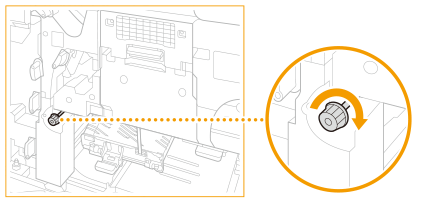

| Gire la rueda F2 en el sentido de las agujas del reloj.  |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la guía F1. |
11
Cierre la tapa delantera de la estación de fijación en el orden de derecha e izquierda.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
