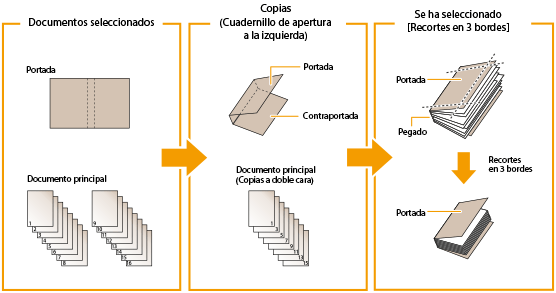

Este modo le permite copiar originales de una o doble cara de forma que las copias se peguen juntas para formar un cuadernillo. |
Tamaño de acabado | Tamaño del documento principal | Tamaño de la página de portada |
COM (178 mm x 229 mm) | LTR (216 mm x 279 mm) | 11" x 17" (279 mm x 432 mm) |
B5 (182 mm x 257 mm) | A4 (210 mm x 297 mm) | A3 (297 mm x 420 mm) |
A4 (210 mm x 297 mm) | 226 mm x 310 mm | SRA3 (320 mm x 450 mm) |
LTR (216 mm x 279 mm) | 9" x 12" (229 mm x 305 mm) | 13" x 19" (330 mm x 482 mm) |
Ajuste de recorte | X (Horizontal) | Y (Vertical) | |
No recortar | 182,0 mm a 216,0 mm | 257,0 mm a 297,0 mm | |
Especificar por tamaño de acabado | Recorte vertical | 138,0 mm a 216,0 mm | 257,0 mm a 297,0 mm |
Recorte en 3 bordes | 138,0 mm a 216,0 mm | 203,0 mm a 297,0 mm | |
Especificar por anchura de recorte | Recorte vertical | 6,5 mm a 49,5 mm | - |
Recorte en 3 bordes | 6,5 mm a 49,5 mm | 6,5 mm a 39,5 mm |
Paper | Número máximo de hojas | Número mínimo de hojas |
De 60 g/m2 a 63 g/m2 | 200 | 30 |
De 64 g/m2 a 79 g/m2 | 200 | 10 |
De 80 g/m2 a 105 g/m2 | 150 | 10 |
De 106 g/m2 a 163 g/m2 | 10 (como inserciones de hojas) |
Origen del papel | Gramaje básico |
Unidad principal | De 90 g/m2 a 300 g/m2 |
Document Insertion Unit-R | De 90 g/m2 a 300 g/m2 |
Ajuste de recorte | X (Horizontal) | Y (Vertical) | |
No recortar | Anchura del tamaño de acabado (de 182,0 mm a 216,0 mm) | Anchura del tamaño de acabado (de 257,0 mm a 297,0 mm) | |
Especificar por tamaño de acabado | Recorte vertical | Anchura del tamaño de acabado + de 6,5 mm a 49,5 mm (de 182,0 mm a 228,6 mm) | Anchura del tamaño de acabado (de 257,0 mm a 297,0 mm) |
Especificar por anchura de recorte | |||
Especificar por tamaño de acabado | Recorte en 3 bordes | Anchura del tamaño de acabado + de 6,5 mm a 49,5 mm (de 182,0 mm a 228,6 mm) | Anchura del tamaño de acabado + de 13,0 mm a 79,0 mm (de 257,0 mm a 320,0 mm) |
Especificar por anchura de recorte |
Ajuste de recorte | X (Horizontal) | Y (Vertical) | |
No recortar | De 364,0 mm a el doble del tamaño del documento principal +30,5 mm (de 364,0 mm a 462,5 mm) | Anchura del tamaño de acabado (de 257,0 mm a 297,0 mm) | |
Especificar por tamaño de acabado | Recorte vertical | De 364,0 mm a el doble del tamaño del documento principal +30,5 mm (de 364,0 mm a 487,7 mm) | Anchura del tamaño de acabado (de 257,0 mm a 297,0 mm) |
Especificar por anchura de recorte | |||
Especificar por tamaño de acabado | Recorte en 3 bordes | De 364,0 mm a el doble del tamaño del documento principal +30,5 mm (de 364,0 mm a 487,7 mm) | Anchura del tamaño de acabado + de 13,0 mm a 79,0 mm (de 257,0 mm a 330,2 mm) |
Especificar por anchura de recorte |
El modo Encuadernación perfecta solo se puede establecer si la "Perfect Binder-F" está instalada. Si el grosor de un cuadernillo encuadernado utilizando el modo Encuadernación perfecta sobrepasa 25 mm, puede producirse un atasco de papel. Establezca correctamente el tipo de papel. Para copiar en papel de tipo especial, como papel grueso, configure correctamente el tipo de papel, especialmente si va a utilizar papel grueso. No configurar correctamente el tipo de papel puede afectar negativamente a la calidad de la imagen. Además, es posible que se ensucie la unidad de fijación y que sea necesaria una reparación por parte del servicio técnico, o bien que se atasque el papel. Antes de realizar la encuadernación perfecta, se recomienda comprobar el estado de curvatura utilizando un tipo de papel. Es necesario imprimir el documento principal y una portada en la unidad de acabado o apilador, y comprobar que la curvatura se encuentre dentro del valor especificado a continuación. *1 Altura de curvatura: Menos de +3 mm *2 Altura de curvatura: Menos de -3 mm *3 Longitud de curvatura: Más de 15 mm Si utiliza un tipo de papel que se curva fácilmente sobrepasando el valor especificado para la encuadernación perfecta, pueden producirse los problemas siguientes: El tamaño de acabado de salida es diferente al especificado. Se producen atascos de papel. Se producen errores. La calidad de la encuadernación se deteriora. (Por ejemplo, el pegamento no se aplica correctamente y las hojas se salen). |
El límite de apilamiento de la "Perfect Binder-F" opcional es de 1.000 hojas, o 127 mm de altura de la pila de papel. Si la pila de papel sobrepasa el límite, la copia se detiene temporalmente. La copia se reanudará cuando se retire el papel de salida del apilador. No obstante, si está instalada la "Perfect Binder Continuous Kit-B", el papel de salida del apilador se expulsa automáticamente. El pegado se hace posible unos 440 segundos después de que se active el calentador interno de la "Perfect Binder-F" opcional. |
1 | Pulse <Agregar guarda>. |
2 | Seleccione las opciones de copia en <Guarda delantera> y <Guarda trasera> pulse <Aceptar>. Pulse <Dejar en blanco> si no quiere copiar en la hoja de guarda. Si alimenta papel para la hoja de guarda desde la "Document Insertion Unit-R", seleccione <Dejar en blanco>. Para establecer el papel para la hoja de guarda, pulse <Cambiar> para <Selección de papel> seleccione el origen del papel pulse <Aceptar>. |
1 | Pulse <Insertar hojas>. |
2 | Seleccione el tipo de hojas de inserción pulse <Agregar>. |
3 | Especifique las opciones detalladas para las inserciones de hojas pulse <Aceptar>. Para seleccionar el papel de inserciones de hojas, pulse <Cambiar> para <Selección de papel> seleccione el origen de papel pulse <Aceptar>. Si selecciona un tamaño de papel distinto para la hoja de guarda frontal, la hoja de guarda posterior o las hojas de inserción, los tamaños de papel de las otras funciones cambian automáticamente al nuevo. No obstante, si cambia el origen del papel para una función por otra con el mismo tamaño de papel, no cambiará la configuración de las otras funciones. Antes de alimentar papel desde la "Document Insertion Unit-R", cargue papel en la "Document Insertion Unit-R" y especifique el tamaño del papel. Puede insertar un total de 100 inserciones de hojas. |
4 | Pulse <Aceptar>. |
1 | Pulse <Tipo de apertura> seleccione el formato de acabado pulse <Aceptar>.
Para colocar papel para la página de portada en la "Document Insertion Unit-R" opcional, cargue el papel como se muestra en la ilustración siguiente:
* Dirección de alimentación a la unidad de inserción Para conocer las instrucciones acerca de la carga de papel en la "Document Insertion Unit-R", consulte Cargar papel en el Unidad de Inserción R. |
1 | Pulse <Posic. imag. contenido>. | ||||||
2 | Pulse <-> o <+> para desplazar verticalmente la imagen para el documento principal <Aceptar>. Si introduce un valor distinto de 0, puede cambiar entre cantidad de ajuste positivo y negativo pulsando <±>.
| ||||||
3 | Pulse <Cerrar>. |
1 | Pulse <Ángulo de recorte>. | ||||||
2 | Pulse <-> o <+> para ajustar el ángulo de recorte <Aceptar>. Si introduce un valor distinto de 0, puede cambiar entre cantidad de ajuste positivo y negativo pulsando <±>.
| ||||||
3 | Pulse <Cerrar>. |
1 | Pulse <Colocación de imag. portada>. | ||||||
2 | Pulse <-> o <+> para desplazar la imagen en la página de portada <Aceptar>. Si introduce un valor distinto de 0, puede cambiar entre cantidad de ajuste positivo y negativo pulsando <±>.
| ||||||
3 | Pulse <Cerrar>. |
1 | Pulse <Posición de recorte>. | ||||||
2 | Pulse <-> o <+> para desplazar la ubicación de recorte <Aceptar>. Si introduce un valor distinto de 0, puede cambiar entre cantidad de ajuste positivo y negativo pulsando <±>.
Si la cantidad de recorte está entre 6,0 mm y 50,0 mm, podrá aplicarse cada ajuste. | ||||||
3 | Pulse <Cerrar>. |
1 | Pulse <Ajuste fino tam. acabado>. | ||||||
2 | Pulse <-> o <+> para reducir la diferencia entre el tamaño de acabado y la ubicación de recorte que realiza el equipo <Aceptar>. Si introduce un valor distinto de 0, puede cambiar entre cantidad de ajuste positivo y negativo pulsando <±>.
| ||||||
3 | Pulse <Cerrar>. |
1 | Pulse <Tamaño lectura>. Si la anchura del original es de 457,3 mm a 487,7 mm, pulse <Original largo>. Si el original es de doble cara, pulse <Original de doble cara> seleccione el tipo de original de doble cara pulse <Aceptar>. Los detalles de cada elemento se muestran a continuación. <Tipo libro>: Los lados delantero y trasero del original tienen la misma orientación superior inferior. <Tipo calendario>: Los lados delantero y trasero del original tienen orientaciones inferiores opuestas. |
1 | Seleccione <Imprimir> o <Dejar en blanco> para la portada. |
2 | Seleccione <Imprimir en anverso> o <Imprimir en ambas caras> para el documento principal. |
