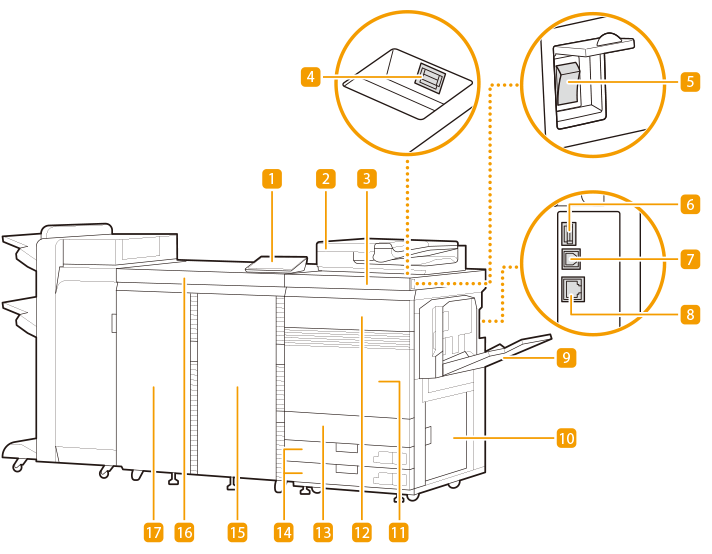

正面
控制面板（可选）
控制面板由指示灯、触摸面板显示屏幕等组成。可以从控制面板执行所有操作并指定设置。控制面板（可选）
输稿器（可选）
将文档自动送入本机进行扫描。当输稿器有两张或更多纸张时，可以连续扫描文档。 双面彩色读稿器-P
标记引擎
USB端口（本机的正面）
可以将设备（如USB存储设备）连接至本机。
可以使用 FAT16（最高 2 GB）或 FAT32（最高 32 GB）文件系统的 USB 存储设备。
本机（前方）的USB端口支持USB 2.0。
主电源开关
打开或关闭本机时，按电源开关。
USB端口（本机的右后方）
可以将外部硬盘等设备连接至本机。 备份/恢复数据
本机（右后方）的USB端口支持USB 3.0。
USB连接器
连接本机和计算机时，使用USB电缆连接。
USB连接器支持USB 2.0。
局域网端口
将本机连接到有线局域网路由器等时，使用局域网电缆连接。设置网络环境
多功能托盘（可选）
要使用的纸张类型与添加到纸盒中的纸张类型不同时，请将纸张添加到多功能托盘中。
标记引擎的右下盖板
清除本机内部卡纸时打开此盖板。纸张卡在主机的供纸器内
标记引擎的前盖板
清除卡纸时打开此盖板。主机中的卡纸
墨粉盒更换盖板
更换墨粉盒时打开此盖板。更换墨粉盒
废粉收集容器盖板
更换废粉收集容器时打开此盖板。更换废粉收集容器
纸盒1/纸盒2
添加常用的纸张类型。纸盒
定影单元的右前盖板
清除卡纸时打开这些盖板。主机中的卡纸
在本机进入睡眠模式后或关机过程启动后一段时间内，定影组件前盖顶部周围区域可能变烫。虽然这并非是故障，但触碰此区域时请小心。
定影单元
定影单元的左前盖板
清除卡纸时打开这些盖板。主机中的卡纸
|
有关本机上安装的可选设备配置的详细信息，请参阅可选配件。 |
