主机中的卡纸
检查屏幕上的卡纸位置，然后遵照下列步骤取出纸张。
双面导板（右）(A1)和双面中间导板(A2)卡纸
如下图所示，卡纸位置由A1或A2等编号指示。
|
双面导板（右）(A1)和双面中间导板(A2)周围存在高温部件。请小心不要在取出纸张时触碰导板。 |
1
按左右顺序打开定影单元前盖板。
2

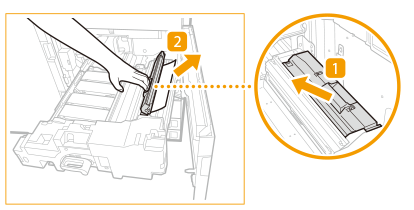

打开A1导板(
)。
)。根据移动，A2导板(
)会打开且反转导板会下降。
)会打开且反转导板会下降。
3
如果纸张卡住，按照箭头方向轻轻向外拉出。
如果A2导板上的前部LED闪烁且背部LED点亮，请从A2导板取出卡纸。
取出卡纸时LED不会熄灭。请目视检查是否没有纸张遗留。
4
关闭A1导板()。
)。5
关闭A2导板()。
)。
6
按右左顺序关闭定影单元前盖板。
继续遵照屏幕上的说明进行被打断的操作，或继续清除卡纸。
墨粉未定影纸张供纸组件、送纸皮带和纸张重新对齐组件卡纸
 |
如果在清除双面导板（右）(A1)和双面中间导板(A2)上的卡纸前拉出墨粉未定影纸张的供纸组件，可能无法取出卡纸。确保在开始工作前检查是否没有纸张遗留。 |
步骤中各组件和区域(A2)、“C2手柄”、“C3导板”等的位置如图所示。
1
打开主单元前盖板。
2
如果纸张卡在墨粉未定影纸张供纸组件的左侧，按照箭头头方向轻轻向外拉出。
3
检查纸张是否卡在墨粉未定影纸张供纸组件内。
 | 向左倾斜C2手柄以解除锁定。 |
 | 握住C2手柄，拉出墨粉未定影纸张供纸组件。  |
4
检查纸张是否卡在双工导板(C3)内。
| 打开C3导板。 |
| 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
 | 关闭C3导板。 |
5
检查纸张是否卡在上预对齐导板(C4)内。
| 打开C4导板。 |
| 如果纸张卡住，则用手保持C4导板打开，按照箭头方向轻轻向外拉出。  |
当您松开C4导板时，其会关闭。
6
如果纸张留在送纸皮带(C5)上，请取下所有纸张。
7
存放墨粉未定影纸张供纸组件。
| 握住C2手柄，将墨粉未定影纸张供纸组件轻轻推回本机中。 推入墨粉未定影纸张供纸组件时，您握住的C2手柄可能会移动并弹出，但这并非是故障。将其完全推入并进行下一步骤。 |
| 向右转动C2手柄进行锁定。  |
8
关闭主单元前盖板。
继续遵照屏幕上的说明进行被打断的操作，或继续清除卡纸。
各组件中的卡纸
步骤中各组件以及“C1手柄”和“D1导板”的位置如图所示。
1
按左右顺序打开定影单元前盖板。
2
检查纸张是否卡在冷却组件内。
| 打开B手柄。 |
| 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
使B手柄保持打开。检查定影组件中是否存在卡纸后关闭。
3
检查纸张是否卡在定影组件内。
|
定影组件周围存在高温部件。请小心不要在取出纸张时触碰导板。 |
| 向左倾斜C1手柄以解除锁定。 |

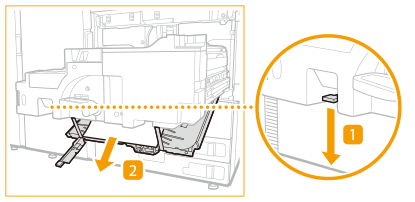

| 握住C1手柄，拉出定影组件。  |
| 如果纸张卡在定影组件的入口处，按照箭头方向轻轻向外拉出。  |

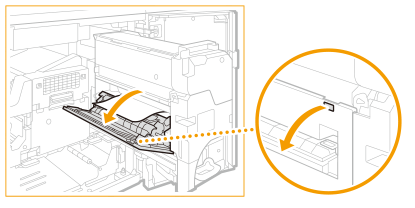

 | 打开C3导板。 |

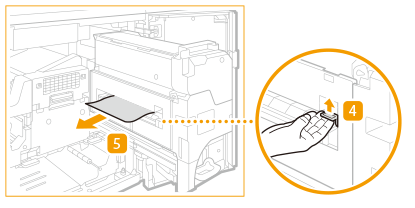

 | 如果纸张卡住，则用手保持C3导板打开，按照箭头方向轻轻向外拉出。  当您松开C3导板时，其会关闭。 |
 | 打开C4盖板。  |
 | 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
 | 关闭C4盖板。 |

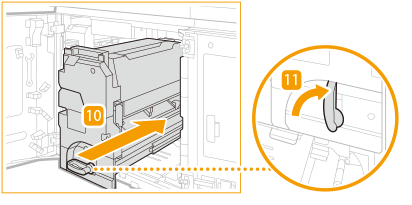

 | 握住C1手柄，将定影组件轻轻推回本机中。 推入定影组件时，您握住的C1手柄可能会移动并弹出，但这并非是故障。将其完全推入并进行下一步骤。 |
 | 向右转动C1手柄进行锁定。  |
 | 关闭冷却组件的B手柄。 |
4
检查纸张是否卡在上进纸导板(D1)内。
| 打开D1导板。  |
| 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
| 关闭D1导板。 |
5
检查纸张是否卡在decala组件(D2)内。
| 打开D2手柄。  |
| 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
| 关闭D2手柄。 |
6
检查纸张是否卡在反向拉入导板（右）(E1)内。
| 打开E1导板。  |
| 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
| 关闭E1导板。 |
7
检查纸张是否卡在反向上垂直路径导板（左）(E2)内。
| 打开E2导板。  |
| 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
| 关闭E2导板。 |
8
检查纸张是否卡在路径导板（左）(E3)内。
| 打开E3导板。  |
| 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
| 关闭E3导板。 |
9
检查纸张是否卡在反转变换处（左）(E4)或双面反转部件(E5)内。
| 打开E4导板。  |
| 如果纸张卡在反转变换处（左）(E4)内，按照箭头方向轻轻向外拉出。  |
| 如果纸张卡在双面反转部件(E5)内，按照箭头方向轻轻向外拉出。  |
| 关闭E4导板。 |
10
检查纸张是否卡在双面导板（右）(F1)内。
| 打开F1导板。  |

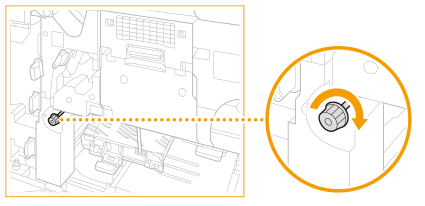

| 顺时针转动F2旋钮。  |
| 如果纸张卡住，按照箭头方向轻轻向外拉出。  |
| 关闭F1导板。 |
11
按右左顺序关闭定影单元前盖板。
继续遵照屏幕上的说明进行被打断的操作，或继续清除卡纸。
