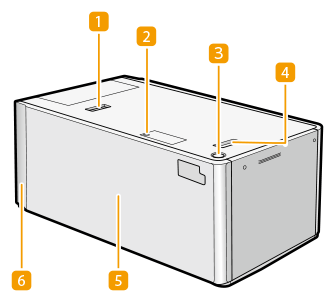

POD Deck Lite XL-A
"POD Deck Lite XL-A"가 장착되어 있으면 용지 공급원 하나가 추가됩니다.
| 해제 레버 이 레버를 눌러 "POD Deck Lite XL-A"를 본체에서 분리합니다. |
 | 용지 크기 스위치 램프 긴 시트를 사용하기 위하여 용지 설정을 변경하는 동안 또는 변경한 후에 이 램프가 깜박이거나 켜집니다. |
 | 열기 버튼 용지를 적재할 때 등 용지 데크를 열려면 누르십시오. |
 | 해제 핸들 이 레버를 사용하여 "POD Deck Lite XL-A"를 본체에서 분리합니다. |
 | 페이퍼 데크 용지를 넣으십시오. |
 | POD Deck Lite Attachment Kit-C 기기에 "POD Deck Lite XL-A"를 부착하려면 "POD Deck Lite Attachment Kit-C"가 필요합니다. |
 |
전원에 플러그를 꽂기 전에 "POD Deck Lite XL-A"를 확실히 접지합니다. 또한, 접지 연결을 분리하기 전에는 전원에서 플러그를 확실히 제거합니다. "POD Deck Lite XL-A" 위에 무거운 물건을 올려 놓지 마십시오. 손상될 수 있습니다. |
 |
기기가 슬립 모드에 있는 경우 용지 덱을 열지 못할 수 있습니다. 이 경우 기기를 다시 활성화한 다음 "POD Deck Lite XL-A"에 있는 열기 버튼을 누르십시오. 코팅된 얇은 용지를 사용하여 인쇄하는 경우 최신 인쇄 작업에 따라 구겨질 수 있습니다. 이 경우 용지 데크를 약 10분 동안 열어 두고 용지 데크의 온도를 낮춘 다음 인쇄를 다시 시작하십시오. |
 |
사용 가능한 기본 중량 및 용지 크기에 대한 자세한 내용은 사용 가능한 용지에서 "POD Deck Lite XL-A"의 항목을 참조하십시오. 급지 방향의 길이가 487.8mm 이상인 용지에 인쇄하는 경우 긴 시트의 용지 크기 설정/변경을 참고하십시오. |
용지 넣기: POD Deck Lite XL-A
|
용지 데크 내부의 리프터는 자동으로 올라가고 내려갑니다. 용지를 적재할 때 손가락이 끼지 않도록 주의하십시오. 부상을 입을 수 있습니다. |
|
리프터를 들어올려야 하는 경우(예를 들어 "POD Deck Lite XL-A" 안에 물체를 떨어뜨렸을 때) 리프터를 50mm 이상 또는 대각선으로 들어올리지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다. 주전원이 켜져 있는 중에 용지 데크 내부의 리프터를 들어올리지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다. 리프터를 들어올려야 하는 경우(예를 들어, 물체를 떨어뜨렸을 때), 용지 데크를 열고 주전원을 끄십시오. 기기를 끄는 방법에 대한 자세한 내용은, 기기 켜기를 참조하십시오.  용지 데크에 용지를 적재할 때 뒤쪽 가장자리의 고정 장치에 강한 충격이 가해지지 않도록 주의하십시오. 기기 오작동 또는 손상을 초래할 수 있습니다.  크기 변경 판(외부 및 내부) 및 뒤쪽 가장자리 리테이너를 올바르게 조정하여 용지가 걸리거나 지저분하게 인쇄되거나 기기 내부가 지저분해지지 않도록 하십시오. 말려진 종이는 반드시 용지 데크에 적재하기 전에 똑바로 펴야 합니다. 적재 제한 표시(  )를 초과하여 용지를 적재한 경우 혹은 용지 데크가 완전히 기기 끝까지 들어가지 않은 경우에는 복사 또는 인쇄할 수 없습니다.용지 더미의 높이가 적재 제한 표시( )를 넘어가지 않는지 확인하십시오.용지 데크가 항상 제자리에 있는지 확인하십시오. 용지 데크 유닛 안에서 용지 더미 옆에 있는 빈 공간에는 절대로 용지나 다른 물건을 놓지 마십시오. 이렇게 하면 기기 오작동 또는 손상을 초래할 수 있습니다. |
|
적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오. "POD Deck Lite XL-A"에 용지를 적재할 때 인쇄면이 위로 향하게 하여 적재합니다. 인쇄에 문제가 있는 경우 용지 묶음을 뒤집어 다시 적재하십시오. 그러나 엠보스지, 단면 코팅지 및 인쇄된 용지는 뒤집어서 사용할 수 없습니다. 새 용지로 교체하십시오. 용지 적재 높이가 너무 높으면 용지 묶음의 가장자리가 말리거나 구겨져 인쇄 품질이 떨어질 수 있습니다. 용지 묶음을 각각 높이 20mm 이하로 여러 세트로 분리하여 적재하십시오. |
표준 크기 용지의 용지 크기 설정/변경
표준 크기 용지(487.8mm 미만)의 용지 설정을 변경하려면 아래 절차에 따르십시오.
1
<환경 설정> <용지 설정> <용지 설정>을 누르고 원하는 용지 크기를 등록합니다.표준 크기의 용지를 넣을 때 용지 크기가 자동으로 감지됩니다.
규격 외 크기의 용지를 적재하고자 하는 경우, 용지 카세트에서 용지 크기 및 종류 지정을 참조하여 용지 크기를 등록하십시오.
2
용지 데크를 엽니다.
1 | 열기 버튼을 누릅니다. |
2 | 용지 데크를 엽니다. 내부의 리프터가 자동으로 용지 적재 위치로 내려갑니다.  |
조건에 따라 용지 데크가 열리는 데 시간이 걸릴 수 있습니다.
크기 변경 판용 고정 브래킷은 긴 시트를 사용할 때만 필요합니다. 표준 크기 용지를 사용할 때는 제거하십시오. 또한 사용 중인 용지 너비가 210mm 미만인 경우에는 사용할 수 없습니다.
크기 변경 판용 고정 브래킷이 부착된 경우 이를 제거한 다음 용지 데크의 오른쪽에 있는 지정된 위치에 부착하십시오.
3

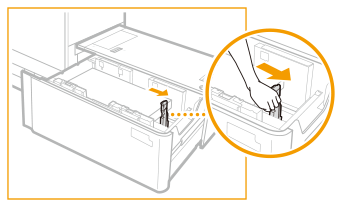

뒤쪽 가장자리 리테이너가 용지를 방해하지 않는 위치로 밉니다.

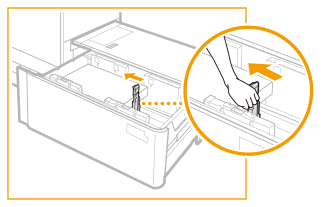

그림과 같이 레버를 눌러 뒤쪽 가장자리 리테이너를 미십시오.
4
적재된 용지를 완전히 제거하십시오.
뒷면 가장자리 리테이너가 긴 시트 위치에 설정되어 있으면 용지 크기 스위치 램프가 켜집니다. 이 경우 뒷면 가장자리 리테이너를 표준 크기 위치로 밉니다.
5

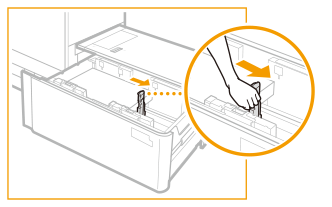

그림과 같이 레버를 눌러 크기 변경 판(외부 및 내부)을 용지를 방해하지 않는 위치로 밉니다.
6
원하는 용지를 약 10mm 높이로 적재하십시오.
긴 시트(487.8mm 이상)를 적재하려면 먼저 용지 데크를 닫고 내부 리프터를 들어 올립니다. 그런 다음 용지 데크를 열고 용지를 적재합니다. 내부 리프터가 가장 낮은 위치에 있을 때 용지를 적재하려는 경우 용지가 제대로 적재되지 않거나 용지 걸림이 발생할 수 있습니다. (긴 시트의 용지 크기 설정/변경을 참조하십시오.)
용지 데크 유닛 안에서 용지 더미 옆에 있는 빈 공간에는 절대로 용지나 다른 물건을 놓지 마십시오. 이렇게 하면 기기 오작동 또는 손상을 초래할 수 있습니다.
탭 용지를 넣을 때는 탭이 급지 방향의 반대쪽에 있도록 하여 보통 탭 순서로 넣으십시오.
7
그림과 같이 레버를 눌러 왼쪽 크기 변경 판(외부 및 내부)을 밀어 사용 중인 용지 크기로 조정합니다.
크기 변경판을 밀 때, 적재된 용지가 용지 데크 왼쪽 벽에 닿은 상태를 유지하도록 하십시오.
손을 종이 위에 얹어 완전히 평평한지 확인합니다. 용지가 완전히 평평하지 않은 경우, 크기 변경판 사이의 거리가 너무 작은 것입니다. 판의 위치를 다시 조정하십시오.
8
뒷면 가장자리 리테이너를 밀고 사용 중인 용지 크기에 맞게 조정합니다.
뒤쪽 가장자리 리테이너를 제대로 조정하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 용지 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다.
9
용지 데크에 남은 용지를 모두 넣으십시오.
용지 적재 높이가 너무 높으면 용지 묶음의 가장자리가 말리거나 구겨져 인쇄 품질이 떨어질 수 있습니다. 용지 묶음을 각각 높이 20mm 이하로 여러 세트로 분리하여 적재하십시오.
추가로 적재된 용지 더미가 이전에 적재된 더미 위에 깔끔하게 놓여 있는지 확인합니다.
10
딸깍 소리가 날 때까지 용지 데크를 기기 안으로 부드럽게 밀어넣어 닫힘 위치에 고정하십시오.
내부의 리프터가 자동으로 올라가 용지 데크가 인쇄에 대비합니다.
11
매체 시트에서 용지 크기를 변경하여 매체 플레이트에 삽입하십시오.
1 | 매체 시트를 매체 플레이트에서 당겨 빼냅니다. |
2 | 매체 시트의 새 용지 사이즈에 맞게 용지 크기 라벨을 붙이십시오. |
3 | 매체 시트를 매체 플레이트 안에 삽입하십시오.  |
긴 시트의 용지 크기 설정/변경
아래 절차에 따라 긴 시트(487.8mm 이상)의 용지 설정을 변경합니다.
1
<환경 설정> <용지 설정> <용지 설정>을 누르고 원하는 용지 크기를 등록합니다.표준 크기의 용지를 넣을 때 용지 크기가 자동으로 감지됩니다.
규격 외 크기의 용지를 적재하고자 하는 경우, 용지 카세트에서 용지 크기 및 종류 지정을 참조하여 용지 크기를 등록하십시오.
2
용지 데크를 엽니다.
1 | 열기 버튼을 누릅니다. |
2 | 용지 데크를 엽니다. 내부의 리프터가 자동으로 용지 적재 위치로 내려갑니다.  |
조건에 따라 용지 데크가 열리는 데 시간이 걸릴 수 있습니다.
3
뒤쪽 가장자리 리테이너가 긴 시트 용지를 방해하지 않는 위치로 밉니다.
그림과 같이 레버를 눌러 뒤쪽 가장자리 리테이너를 미십시오.
4
적재된 용지를 완전히 제거하십시오.
모든 용지를 제거한 후 뒷면 가장자리 리테이너를 긴 시트 위치로 밀면 용지 크기 스위치 램프가 깜박이거나 켜집니다.
용지 크기 스위치 램프가 깜박이면 5단계로 진행하십시오.
용지 크기 스위치 램프가 켜지면 6단계로 진행하십시오.
5
용지 데크를 닫습니다.
용지 크기 스위치 램프가 깜박이기 시작합니다. 깜박이는 동안 용지 데크를 열지 마십시오. 준비가 완료되면 용지 크기 스위치 램프의 깜박임이 멈추고 계속 켜져 있습니다. 이제 용지 데크에 용지를 적재할 수 있습니다.
6
용지 데크를 연 다음 긴 시트를 약 10mm 높이로 적재합니다.
7

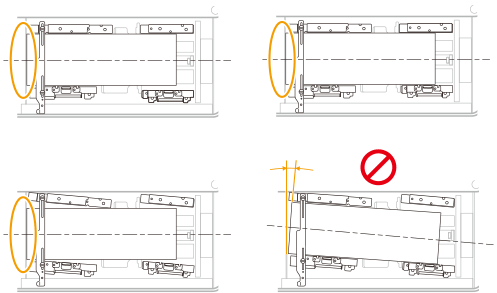

용지 묶음을 왼쪽 벽에 대고 누른 상태에서 왼쪽 크기 변경 판(외부)을 용지로 밉니다.

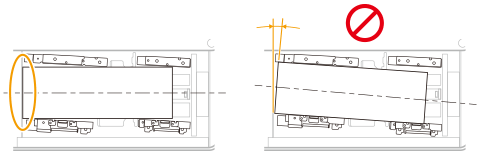

긴 시트 용지 묶음의 가장자리는 왼쪽 벽과 평행을 이루어야 합니다.
크기 변경 판을 너무 세게 조정하지 마십시오. 용지가 부분적으로 들릴 수 있습니다.
8
용지 묶음을 밀어 왼쪽 벽 및 왼쪽 크기 변경 판(내부)과 같은 높이로 맞춥니다.
9

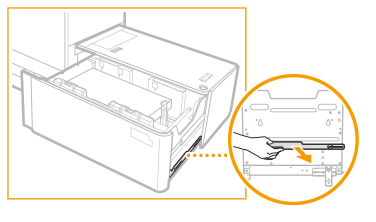

용지 데크의 오른쪽에 부착된 크기 변경 판용 고정 브래킷을 떼어 냅니다.
10
크기 변경 판용 고정 브래킷을 부착합니다.
1 | 위치 결정 핀을 삽입합니다. |
2 | 내부의 코인 나사를 조입니다.  |
내부의 코인 나사를 먼저 조이십시오. 외부의 코인 나사를 먼저 조이면 크기 변경 판이 비뚤어질 수 있습니다.
코인 나사를 단단히 조입니다. 코인 나사가 기울어지거나 느슨하면 인쇄 정밀도에 영향을 줄 수 있습니다.
11
왼쪽 크기 변경 판(외부)을 긴 시트 용지 묶음에 대고 누른 상태에서 크기 변경 판용 고정 브래킷의 외부 코인 나사를 조입니다.
긴 시트 용지 묶음의 왼쪽 가장자리의 양쪽 끝이 왼쪽 벽에 닿아 있는지 확인하십시오.
12
뒷면 가장자리 리테이너를 긴 시트 용지 묶음으로 밉니다.
뒤쪽 가장자리 리테이너를 제대로 조정하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 용지 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다.
13
오른쪽 크기 변경 판(외부)을 용지로 밉니다.
긴 시트 용지 묶음이 왼쪽 벽과 같은 높이인지 확인하십시오.
오른쪽 크기 변경 판(외부)을 밀 때 용지가 판 아래에 들어갈 수도 있으므로 주의하십시오.
14
용지 데크에 남은 용지를 모두 넣으십시오.
용지 적재 높이가 너무 높으면 용지 묶음의 가장자리가 말리거나 구겨져 인쇄 품질이 떨어질 수 있습니다. 용지 묶음을 각각 높이 20mm 이하로 여러 세트로 분리하여 적재하십시오.
15
딸깍 소리가 날 때까지 용지 데크를 기기 안으로 부드럽게 밀어넣어 닫힘 위치에 고정하십시오.
내부의 리프터가 자동으로 올라가 용지 데크가 인쇄에 대비합니다.
16
매체 시트에서 용지 크기를 변경하여 매체 플레이트에 삽입하십시오.
1 | 매체 시트를 매체 플레이트에서 당겨 빼냅니다. |
2 | 매체 시트의 새 용지 사이즈에 맞게 용지 크기 라벨을 붙이십시오. |
3 | 매체 시트를 매체 플레이트 안에 삽입하십시오. |
용지 넣기: POD Deck Lite XL-A
용지가 들어 있지 않은 "POD Deck Lite XL-A"를 선택하거나 인쇄 작업 중에 "POD Deck Lite XL-A"의 용지가 떨어진 경우 용지 적재를 요청하는 화면이 터치 패널 화면에 나타납니다. "POD Deck Lite XL-A"에 용지를 넣으려면 아래 절차를 따르십시오.
|
스테이플 모드에서 인쇄 시 용지가 부족하여 인쇄가 중단된 경우, 스테이플할 예정인 출력 용지를 제거하지 마십시오. (용지를 적재한 후에 인쇄 및 스테이플 작업을 다시 시작합니다.) |
|
인쇄 중에 용지를 적재하라는 메시지가 나타나는 경우, 적절한 용지를 적재한 후에 잔여 인쇄가 자동으로 수행됩니다. 다른 용지 공급원을 선택한 경우, <확인>을 누른 후 나머지가 인쇄됩니다. |
1
용지 데크를 엽니다.
1 | 열기 버튼을 누릅니다. |
2 | 용지 데크를 엽니다. 내부의 리프터가 자동으로 용지 적재 위치로 내려갑니다.  |
2
적재할 용지를 준비하십시오.
종이에 여러 번 바람을 넣어 추스르고 가장자리를 맞추면 급지가 빨라집니다.
인쇄물의 품질을 높이려면 캐논에서 권장하는 용지를 사용하십시오.

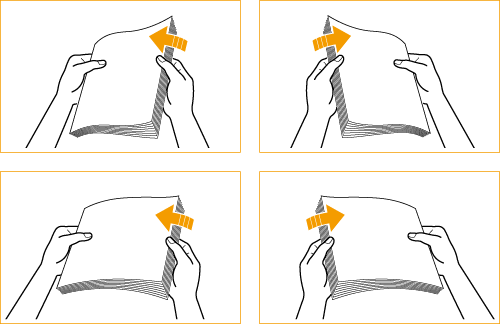

용지를 적재하기 전에 급지가 원활하게 되도록 용지 사이로 여러 차례 바람을 불어넣은 후 가장자리를 정렬하십시오. 포장에서 갓 끄집어낸 용지는 묶음 상태에서 바람을 불어넣어야 합니다.

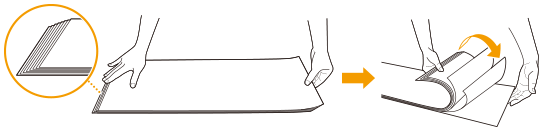

긴 시트 묶음은 양쪽 끝을 잡고 비스듬한 각도로 하십시오. 그런 다음, 용지를 한쪽 면에 바람을 불어 넣어 공기가 유입되도록 합니다. 용지 묶음을 정렬한 후 같은 방식으로 반대쪽에 바람을 불어 넣습니다. 여러 장이 붙어 있으면 하나씩 조심스럽게 분리하십시오.
3

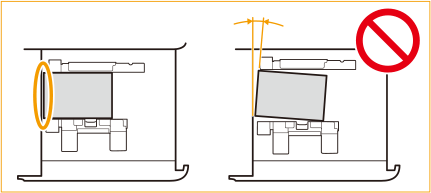

가장자리를 왼쪽 벽과 높이가 같아지도록 용지 묶음을 용지 데크에 넣습니다.
용지를 적재할 때에는 용지 더미의 높이가 20mm를 웃돌지 않아야 합니다. 용지 더미의 높이가 20mm를 웃도는 경우, 용지 더미의 가장자리가 말리거나 구겨질 수 있고 결과적으로 인쇄 품질이 불량해질 수 있습니다.
탭 용지를 넣을 때는 탭이 급지 방향의 반대쪽에 있도록 하여 보통 탭 순서로 넣으십시오.
4
딸깍 소리가 날 때까지 용지 데크를 기기 안으로 부드럽게 밀어넣어 닫힘 위치에 고정하십시오.
내부의 리프터가 자동으로 올라가 용지 데크가 인쇄에 대비합니다.
|
용지 데크에 처음으로 용지를 적재할 때는 적재되는 용지 크기에 맞게 크기 변경 플레이트를 조정하십시오. 용지 데크에 용지를 적재할 때 뒤쪽 가장자리의 고정 장치에 강한 충격이 가해지지 않도록 주의하십시오. 기기 오작동 또는 손상을 초래할 수 있습니다. 규격이 맞지 않는 용지를 "POD Deck Lite XL-A"에 넣지 마십시오. 용지 걸림이 발생할 수 있습니다. 사용 가능한 용지 말려진 종이는 반드시 용지 데크에 적재하기 전에 똑바로 펴야 합니다. "POD Deck Lite XL-A"로 이전에 복사된 용지를 적재하지 마십시오. 기기가 오작동하거나 손상될 수 있습니다. 앞면(양면 복사의 두 번째 면)에 이미 복사된 용지의 뒷면에 복사하려는 경우 항상 "Stack Bypass-D"(긴 시트의 경우 "Long Sheet Tray-B")를 사용하여 용지를 급지하십시오. 용지 데크 유닛의 빈 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다. "POD Deck Lite XL-A" 내부에 용지 블로어가 장착되어 있습니다. 블로어 포트에 종이 클립 등 다른 이물질을 삽입하지 마십시오. 습도가 낮은 환경에서 "POD Deck Lite XL-A"에 용지를 넣으면 용지 걸림이 발생할 수 있습니다. 용지 걸림이 발생하면 터치 패널 화면의 지시에 따라 걸린 용지를 제거하십시오. (POD Deck Lite XL-A (옵션)에 용지 걸림을 참조하십시오.) 또한 넣은 용지가 말려 있지 않은지 확인하십시오. 말린 용지는 용지 데크에 넣기 전에 똑바로 펴야 합니다. 적재 제한 표시( )를 초과하여 용지를 적재한 경우 혹은 용지 데크가 완전히 기기 끝까지 들어가지 않은 경우에는 복사 또는 인쇄할 수 없습니다.용지 더미의 높이가 적재 제한 표시( )를 넘어가지 않는지 확인하십시오.용지 데크가 항상 제자리에 있는지 확인하십시오. 첫 번째 출력 용지가 배지 트레이에 부드럽게 출력되지 않는 경우 배지 트레이에 출력 용지의 크기 이상의 빈 용지를 배지 트레이에 미리 놓는 것이 좋습니다. |
|

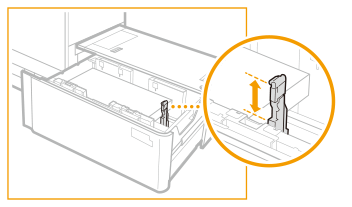

용지 데크 내에 용지를 적재할 경우 "POD Deck Lite XL-A"의 용지 크기 설정이 적재되는 용지와 크기가 일치하는지 확인하십시오. 뒤쪽 가장자리 고정 장치의 롤러 아래로 용지를 적재하십시오.  용지 적재 높이가 너무 높으면 용지 묶음의 가장자리가 말리거나 구겨져 인쇄 품질이 떨어질 수 있습니다. 용지 묶음을 각각 높이 20mm 이하로 여러 세트로 분리하여 적재하십시오. "POD Deck Lite XL-A"에 한 번에 약 550매의 용지를 적재할 수 있습니다. 용지를 더 적재할 수 있으면 리프터가 다시 내려갑니다. 적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오. "POD Deck Lite XL-A"에 용지를 적재할 때 인쇄면이 위로 향하게 하여 적재합니다. 인쇄물에 문제가 발생하면 용지를 뒤집어 다시 적재합니다. 양식 용지(로고 또는 패턴이 이미 인쇄된 용지)의 인쇄 방향에 대한 자세한 내용은 용지가 적재되는 방향을 참고하십시오. 남은 용지는 원래 포장지에 다시 넣어 직사광선이 들지 않는 건조한 장소에 보관하십시오. 용지가 떨어지거나 인쇄가 중단되면 새 용지 더미를 넣습니다. 새 용지 더미를 넣은 후 인쇄가 다시 시작됩니다. |
POD Deck Lite XL-A에 봉투 넣기
|
"POD Deck Lite XL-A"에 봉투를 넣으려면 옵션 "Envelope Feeder Attachment-G"가 필요합니다. 옵션 장비 "POD Deck Lite XL-A"에 적재 가능 봉투에 대한 정보는 사용 가능한 용지를 참조하십시오. |
1
봉투를 넣기 위해 준비합니다. 봉투를 넣기 전에
2
"Envelope Feeder Attachment-G"를 용지 카세트에 장착합니다.
부착하는 방법은 "Envelope Feeder Attachment-G" 설명서를 참조하십시오.
3
용지 가이드 위치를 조정합니다.
4
봉투를 넣습니다.
아래 그림과 같이 앞면(접착제를 붙이지 않은 면)이 위로 향하게 하여 봉투를 넣습니다.
Nagagata 3, Kakugata 2
플랩이 오른쪽에 오도록 봉투를 넣습니다.
*1 급지 방향
*2 인쇄면을 위로
Yougatanaga 3, ISO-C5, Monarch, DL, COM10 No. 10
플랩을 닫고 플랩이 먼 쪽에 오도록 봉투를 넣습니다.
*1 급지 방향
*2 인쇄면을 위로
봉투가 정상적으로 급지되지 않거나, 용지 걸림이 발생하거나, 봉투가 구겨지는 경우 봉투 안쪽으로 덮개를 접거나 봉투를 돌려 넣으십시오.
180도 회전
Nagagata 3, Kakugata 2 | No. 10(COM10), ISO-C5, DL, Monarch | ||||
 *1 급지 방향 *2 인쇄면을 위로 |  |
90도 회전
사용자 정의 크기인 139.7 x 148mm부터 330.2 x 487.7mm까지를 사용하여 플랩이 접히거나 종이 걸림이 발생한 경우 | ||
 *1 급지 방향 *2 인쇄면을 위로 |
인쇄할 때, 장착된 용지의 방향이 프린터 드라이버의 인쇄 설정 화면에 나와 있는 방향과 일치하는지 확인하십시오. 자세한 내용은 온라인 도움말을 참조하십시오.
봉투에 복사하는 경우, 놓기 전에 원고의 방향을 돌리십시오.
ISO-C5를 90도로 회전하는 경우, 출력하기 전에 사용자 정의 크기를 229 x 162mm로 설정하십시오.
POD Deck Lite XL-A에 양식지 넣기
로고가 미리 인쇄된 용지를 사용할 경우 용지를 넣을 때 용지 방향에 주의하십시오. 로고와 같은 면에 인쇄되도록 용지를 올바르게 넣으십시오.
|
복사 작업을 수행하는 경우 원고를 놓는 방향에 주의하십시오. 원고 올려 놓기 |
|
<화상방향 우선> 및 <피더 사용시 복사 속도 우선>을 사전에 <해제>로 설정하십시오. |
로고가 있는 세로 방향 용지 넣기
용지 크기에 따라 다음 그림과 같이 로고가 위로 향하도록 용지를 넣으십시오.
A4/B5 | A3/B4 | |
 |  |
로고가 있는 가로 방향 용지 넣기
용지 크기에 따라 다음 그림과 같이 로고가 위로 향하도록 용지를 넣으십시오.
A4/B5 | A3/B4 | |
 |  |
