Wymiana zespołu bębna
148Y-040

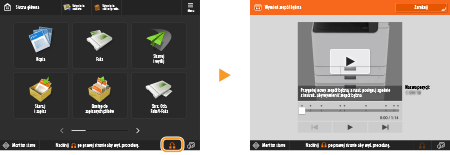

Kiedy zbliża się koniec okresu przydatności zespołu bębna do użytku, u dołu ekranu wyświetlany jest komunikat z prośbą o dokonanie wymiany zespołu bębna. Naciśnij ikonę w prawym, dolnym rogu ekranu i postępuj zgodnie z wyświetlanymi instrukcjami wymiany zespołu bębna.
|
|
|
Zespoły bębna należy przechowywać w ciemnym miejscu, tam gdzie nie będą narażone np. na bezpośrednie oddziaływanie promieni słonecznych.
Przechowywanie zespołu bębna w zimnym pomieszczeniu, które jest następnie intensywnie ogrzewane lub w którym występują inne gwałtowne zmiany temperatury powoduje powstawanie kropli wody (kondensacja) wewnątrz zespołu.
Nie wolno zdejmować szarej pokrywy ochronnej przed wyświetleniem instrukcji polecającej wykonanie tej czynności w ramach wykonywanej operacji.
|
|
|
Aby uzyskać instrukcje dotyczące numeru modelu zespołu bębna, patrz Części zamienne.
Treść komunikatu z prośbą o dokonanie wymiany zespołu bębna wyświetlanego u dołu ekranu różni się zależnie od zawartej umowy.
Po zakończeniu wymiany zespołu bębna należy nacisnąć opcję <Zamknij>.
|
Procedura wymiany modułu bębna
1
Otwarcie przedniej pokrywy jednostki głównej.
/b_T07211.gif)
2
Otwórz pokrywę zespołu bębna.
/b_T07261.gif)
3

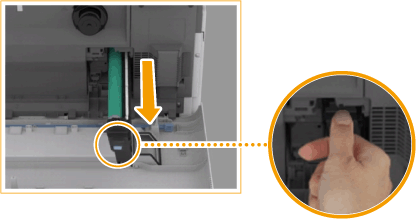

Wyciągnij zespół bębna.
/b_T07262.gif)
Wyciągnij zespół bębna, przytrzymując go rękoma.
Nie wolno przechylać zespołu bębna. Niestosowanie się do tego zalecenia może spowodować wysypanie się tonera znajdującego się w bębnie.
4
Wyjmij nowy zespół bębna z pudełka.
5
Zainstaluj nowy zespół bębna.
/b_T07265.gif)
6

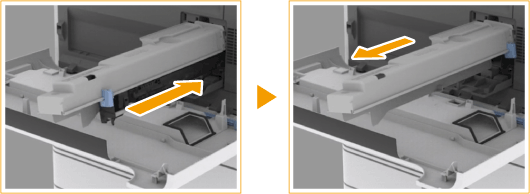

Zdejmij pokrywę ochronną.
Najpierw wepchnij do oporu suwak z prawej strony szarej pokrywy ochronnej w kierunku do tyłu urządzenia głównego i następnie wyciągnij pokrywę ochronną.
/b_T07266.gif)

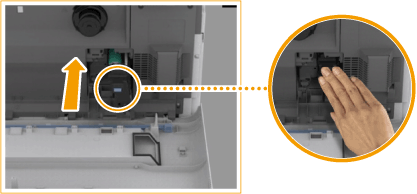

Po zdjęciu pokrywy ochronnej, sprawdź czy moduł bębna został całkowicie włożony do modułu głównego. Niewłożenie modułu bębna do końca wywoła awarię.
/b_T07262-b.gif)
7
Zamknij pokrywę zespołu bębna.
8
Zamknij przednią pokrywę jednostki głównej.
9
Przeprowadź pełną regulację naciskając <Pełna regulacja> w <Automatyczna, Stopn. Regulacja>.
Aby uzyskać więcej informacji na temat pełnej regulacji, patrz Pełna regulacja.
|
|
|
Po zakończeniu wymiany, włóż zużyty zespół bębna do worka, w którym wcześniej znajdował się nowy zespół bębna i przechowaj do momentu odbioru przez lokalnego, autoryzowanego przedstawiciela firmy Canon.
|
