Papier blokuje się w zespole głównym

Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier. Jeżeli zainstalowano moduł wewnętrznego wykańczania, zobacz Usuwanie zakleszczeń papieru w sytuacji, gdy dołączony jest moduł wewnętrznego wykańczania.
Potwierdzenie przed rozpoczęciem pracy
Jeśli zainstalowana jest opcjonalna szuflada boczna, należy odsunąć ją od urządzenia.
Zamknij wszelkie otwarte pokrywy.
1
Sprawdź, czy papier zakleszczył się w tacy wielofunkcyjnej.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
2

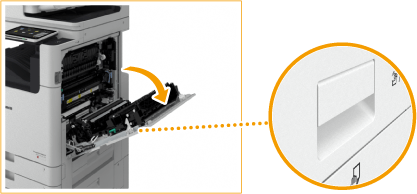

Otwórz prawą pokrywę jednostki głównej.
3
Sprawdź, czy papier zakleszczył się w zespole wyprowadzającym.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
4
Sprawdź, czy papier zakleszczył się w zespole odwracającym.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
5
Sprawdź, czy papier zakleszczył się w wejściu modułu drukowania dwustronnego.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
6
Sprawdź, czy papier zakleszczył się w zespole utrwalającym.
Przytrzymaj zieloną dźwignię () i otwórz zespół utrwalający.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Jeśli nie można wyjąć papieru, należy umieścić zespół utrwalający w jego pierwotnym położeniu, a następnie delikatnie wyciągnąć papier od spodu.
Umieść zespół utrwalający w pierwotnym położeniu.
7
Sprawdź, czy papier zakleszczył się w module drukowania dwustronnego.
Przytrzymaj zieloną dźwignię () i otwórz moduł dupleksu.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Jeśli nie można wyjąć papieru, należy umieścić moduł dupleksu w jego pierwotnym położeniu, a następnie delikatnie wyciągnąć papier w kierunku strzałki.
Umieść moduł dupleksu w pierwotnym położeniu.
8
Sprawdź, czy papier zakleszczył się w obszarze podawania papieru tacy wielofunkcyjnej.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
9
Sprawdź, czy papier zakleszczył się pomiędzy jednostką główną a prawą dolną pokrywą jednostki głównej.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
10
Delikatnie zamknij prawą pokrywę jednostki głównej — zamknięcie jest sygnalizowane kliknięciem.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.

Usuwanie zakleszczeń papieru w sytuacji, gdy dołączony jest moduł wewnętrznego wykańczania

1
Otwórz prawą pokrywę jednostki głównej.
2
Sprawdź, czy papier zakleszczył się w zespole wyprowadzającym.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Otwórz lewą pokrywę urządzenia wykańczającego.
4
Przytrzymaj dźwignię () i przesuń moduł wewnętrznego wykańczania w lewo.
5
Sprawdzić, czy papier zakleszczył się w wewnętrznym module wykańczającym.
1
Podnieś prowadnicę przy wejściu.
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Umieść prowadnicę w jej oryginalnym położeniu.
Kiedy podłączony jest zespół dziurkacza:
1
Otwarcie przedniej pokrywy modułu dziurkującego.
2
Obróć zielone pokrętło, aby przeprowadzić zablokowany papier na wylot modułu dziurkującego.
3
Jeśli papier wychodzi z wylotu modułu dziurkującego, delikatnie wyciągnij papier w kierunku wskazywanym przez strzałkę.
4
Zamknij przednią pokrywę modułu dziurkującego.
6
Umieść wewnętrzny moduł wykańczania w jego pierwotnym położeniu.
7
Zamknij lewą pokrywę urządzenia wykańczającego.
8
Delikatnie zamknij prawą pokrywę modułu głównego — zamknięcie jest sygnalizowane kliknięciem.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
AK6S-025
