Papel encravado na unidade principal
Verifique a localização do papel encravado no ecrã e siga o procedimento abaixo para retirar o papel. Quando o Finalizador Iterior está instalado, consulte Eliminar Encravamentos de Papel Quando o Finalizador Interior está Instalado.
|
|
Confirmar antes do manuseamentoSe o deck para papel opcional estiver instalado, retire-o da máquina.
Feche as tampas que estiverem abertas.
|
1
Verifique se existe papel encravado no tabuleiro multifunções.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
2

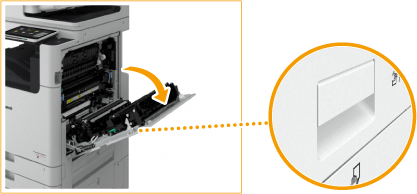

Abra a tampa direita da unidade principal.
3
Verifique se existe papel encravado na unidade de saída.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
4
Verifique se existe papel encravado na unidade de inversão.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
5
Verifique se existe papel encravado na entrada da unidade de duplex.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
6
Verifique se existe papel encravado na unidade de fixação.
|
Segure na alavanca verde (
 ) e abra a unidade de fixação.
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
Se não conseguir retirar o papel, volte a colocar a unidade de fixação na posição original e puxe o papel para fora cuidadosamente a partir da parte inferior.
|
|
Volte a colocar a unidade de fixação na posição original.
|
7
Verifique se existe papel encravado na unidade de duplex.
|
|
Segure na alavanca verde (
 ) e abra a unidade de duplex.
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
Se não conseguir retirar o papel, volte a colocar a unidade de duplex na posição original, e puxe cuidadosamente o papel na direção da seta.
|
|
|
Volte a colocar a unidade de duplex na posição original.
|
8
Verifique se existe papel encravado na área de alimentação de papel do tabuleiro multifunções.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
9
Verifique se existe papel encravado entre a unidade principal e a tampa direita da unidade principal.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
10
Feche cuidadosamente a tampa direita da unidade principal até encaixar com um clique.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Eliminar Encravamentos de Papel Quando o Finalizador Interior está Instalado
1
Abra a tampa direita da unidade principal.
2
Verifique se existe papel encravado na unidade de saída.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
3
Abra a tampa esquerda do finalizador.
4

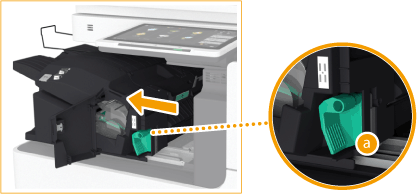

Segure na alavanca () e faça deslizar o finalizador interior para a esquerda.
) e faça deslizar o finalizador interior para a esquerda.
5
Verifique se existe papel encravado no finalizador interior.
|
1
|

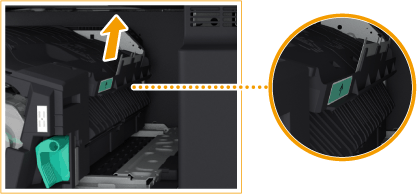

Levante a guia na entrada.
|
|
2
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
3
|
Volte a colocar a guia na posição original.
|
Quando a Unidade de Perfuração está Instalada:
|
1
|
Abra a tampa da frente da unidade de perfuração.
|
|
2
|
Rode o manípulo verde para enviar o papel encravado para a saída da unidade de perfuração.
|
|
3
|
Se o papel sair pela abertura de saída da unidade de perfuração, puxe o papel para fora cuidadosamente na direção da seta.
|
|
4
|
Feche a tampa da frente da unidade de perfuração.
|
6
Volte a colocar o finalizador interior na posição original.
7
Feche a tampa esquerda do finalizador.
8
Feche cuidadosamente a tampa direita da unidade principal até encaixar com um clique.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
