Замена блока барабана

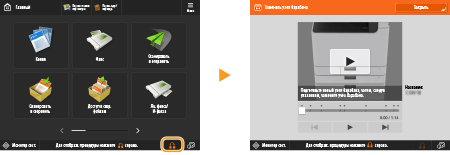

Когда срок службы узла барабана подходит к концу, сообщение с предложением заменить узел барабана отобразится в нижней части экрана. Нажмите значок в правом нижнем углу сенсорного дисплея и следуйте инструкциям по замене узла барабана, отображенным на экране.

Процедура замены блока барабана


Храните блоки барабанов в местах, исключающих воздействие источников света, таких как прямые солнечные лучи. Хранение блока барабана в холодных, но быстро нагревающихся местах или местах с резкими перепадами температур приводит к появлению капелек воды (конденсата) внутри блока. Не снимайте серую защитную крышку, пока не появится соответствующая инструкция в следующей процедуре.

Храните блоки барабанов в местах, исключающих воздействие источников света, таких как прямые солнечные лучи.

Хранение блока барабана в холодных, но быстро нагревающихся местах или местах с резкими перепадами температур приводит к появлению капелек воды (конденсата) внутри блока.

Не снимайте серую защитную крышку, пока не появится соответствующая инструкция в следующей процедуре.


Номер модели узла барабана см. в разделе Заменяемые компоненты. Сообщение о замене узла барабана, отображаемое в нижней части экрана, отличается в зависимости от контракта. Нажмите кнопку <Закрыть> после завершения замены узла барабана.

Номер модели узла барабана см. в разделе Заменяемые компоненты.

Сообщение о замене узла барабана, отображаемое в нижней части экрана, отличается в зависимости от контракта.

Нажмите кнопку <Закрыть> после завершения замены узла барабана.

Процедура замены блока барабана

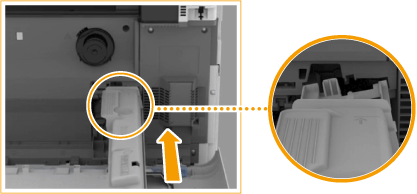

Откройте переднюю крышку основного аппарата.

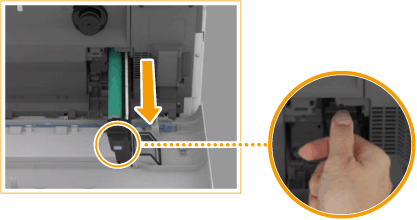

Откройте крышку блока барабана.

Выдвиньте узел барабана.

Достаньте блок барабана, поддерживая его руками.

Не наклоняйте узел барабана. Это может привести к высыпанию тонера.

Извлеките новый узел барабана из коробки.

Установите новый узел барабана.

Снимите защитную крышку.

Сдвиньте до упора бегунок на правой стороне серой защитной крышки в сторону задней части основного блока и удалите защитную крышку.

После удаления защитной крышки проверьте, чтобы узел барабана был до конца вставлен в основной блок. Если узел барабана не будет вставлен до конца, это приведет к неправильной работе.

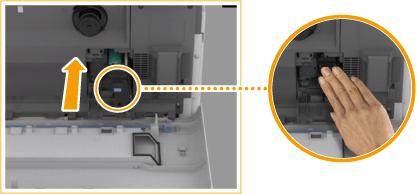

Закройте крышку блока барабана.

Закройте переднюю крышку аппарата.

Выполните полную настройку, нажав <Полная настройка> в разделе <Автоматическая настройка градации>.

Сведения о полной настройке см. в разделе Полная настройка.


После завершения замены поместите использованный узел барабана в пакет, где был новый узел барабана, и храните его в нем, пока его не заберет местный авторизованный дилер Canon.
