Замятие бумаги в основном аппарате
Проверьте участок замятия бумаги, показанный на экране и, следуя описанной далее процедуре, достаньте бумагу. Если установлен внутренний финишер, см. раздел Устранение замятия бумаги при установленном внутреннем финишере.
|
|
Подтверждение подключенияЕсли установлена стойка для бумаги, отодвиньте ее от аппарата.
Закройте все открытые крышки.
|
1
Проверьте наличие замятой бумаги в универсальном лотке.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
2

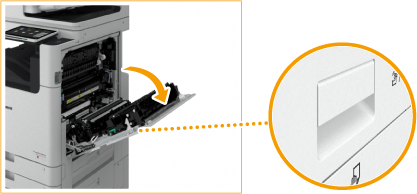

Откройте правую крышку основного блока.
3
Проверьте наличие замятой бумаги внутри блока вывода бумаги.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
4
Проверьте наличие замятой бумаги внутри реверсного блока.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
5
Проверьте наличие замятой бумаги на входном участке блока двусторонней печати.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
6
Проверьте наличие замятой бумаги в блоке термозакрепления.
|
Удерживая зеленый рычаг (
 ), откройте блок термозакрепления.
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
Если вы не можете достать бумагу, верните блок термозакрепления в исходное положение и осторожно вытяните бумагу из-под нижней части.
|
|
Верните блок термозакрепления в исходное положение.
|
7
Проверьте наличие замятой бумаги в блоке двусторонней печати.
|
|
Удерживая зеленый рычаг (
 ), откройте блок двусторонней печати.
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
Если вы не можете достать бумагу, верните блок двусторонней печати в исходное положение и осторожно вытяните бумагу в направлении стрелки.
|
|
|
Верните блок двусторонней печати в исходное положение.
|
8
Проверьте наличие замятой бумаги в зоне подачи универсального лотка.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
9
Проверьте наличие замятой бумаги между основным блоком и правой крышкой основного блока.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
10
Осторожно закройте правую крышку основного блока до щелчка.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
Устранение замятия бумаги при установленном внутреннем финишере
1
Откройте правую крышку основного блока.
2
Проверьте наличие замятой бумаги внутри блока вывода бумаги.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
3
Откройте левую крышку финишера.
4

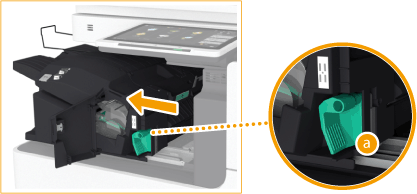

Удерживайте рычаг () и сдвиньте внутренний финишер влево.
) и сдвиньте внутренний финишер влево.
5
Проверьте наличие замятой бумаги во внутреннем финишере.
|
1
|

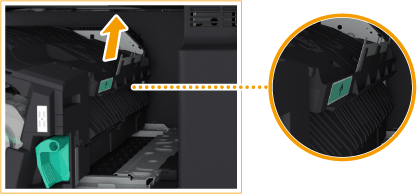

Поднимите направляющую на входе.
|
|
2
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
3
|
Верните направляющую в исходное положение.
|
Если подсоединен перфоратор
|
1
|
Откройте переднюю крышку перфоратора.
|
|
2
|
Поверните зеленый рычаг для подачи замятой бумаги к выходу перфоратора.
|
|
3
|
Если бумага выходит из выхода перфоратора, осторожно вытяните ее по направлению стрелки.
|
|
4
|
Закройте переднюю крышку перфоратора.
|
6
Верните внутренний финишер в исходное положение.
7
Закройте левую крышку финишера.
8
Осторожно закройте правую крышку основного блока до щелчка.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
