Inceppamenti carta in Staple Finisher-AC/Booklet Finisher-AC

AFCC-02K
All'interno del pannello anteriore
Unità di pinzatura centrale del Booklet Finisher-AC
Verifica prima della gestione
Se nel vassoio opuscoli è presente della carta, rimuoverla.

All'interno del pannello anteriore

1
Aprire il pannello anteriore del finisher.
2
Sollevare la guida del vassoio di consegna del Vassoio C.
Quando la carta lunga si inceppa
Quando la carta lunga è inceppata nell'area di uscita del vassoio inferiore (vassoio C), estrarre delicatamente la carta inceppata lungo il vassoio.
Dopo aver rimosso la carta lunga inceppata, potrebbe comparire una schermata che richiede di aprire il pannello frontale del finisher o la document insertion unit/unità di piegatura della carta. È possibile disattivare questa schermata aprendo e chiudendo il pannello frontale in questione.
3
Girare la manopola di consegna e inviare la carta inceppata al Vassoio C.
4

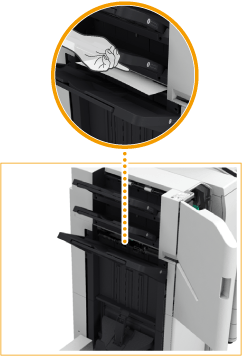

Se la carta esce dall'area di uscita del Vassoio C, estrarla delicatamente nella direzione della freccia.
5
Aprire la guida di fuga.
Aprire la guida di fuga inferiore.
Aprire la guida di fuga superiore.
6
Verificare se la carta è inceppata.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Chiudere la guida di fuga superiore.
7
Sollevare la prima linguetta.
8
Verificare se la carta è inceppata.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Abbassare la prima linguetta.
Chiudere la guida di fuga inferiore.
9
Verificare la presenza di carta inceppata nell'unità di foratura o nella guida di ingresso.

Quando è inserita la 2/4 Hole Puncher Unit-A o la 4 Hole Puncher Unit-A.

Sollevare l'unità di foratura.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Abbassare l'unità di foratura.

Quando la 2/4 Hole Puncher Unit-A o la 4 Hole Puncher Unit-A non è inserita.

Aprire la guida di ingresso.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Chiudere la guida di ingresso.

10
Chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.

Unità di pinzatura centrale del Booklet Finisher-AC

1
Aprire il pannello anteriore del finisher.
2

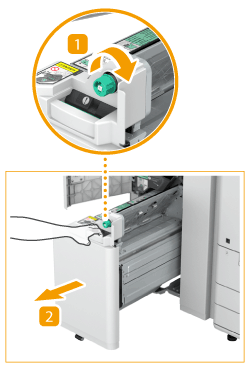

Estrarre l'unità di pinzatura a sella.
Ruotare la manopola sull'unità di pinzatura a sella circa 10 volte.
Estrarre l'unità di pinzatura a sella.
3
Verificare se la carta è inceppata.

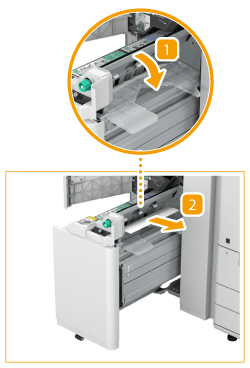

Aprire la guida trasparente.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Chiudere la guida trasparente.
4
Riportare delicatamente l'unità di pinzatura a sella nella posizione originale.
5
Chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
