Correzione del disallineamento dell'immagine

AFCC-0LF
Se l'immagine stampata è inclinata, è possibile procedere alla correzione giustificando i margini di 'i', ovvero la distanza tra il bordo sinistro del foglio e l'area di stampa, e 'j'.
È possibile procedere alla regolazione anche usando il foglio guida. Regolazione della posizione dell'immagine con il foglio guida
1
Premere <Cambia> per <Regolaz. posizione immagine>.
2
Premere <Non utilizzare scanner>.
3
Premere <Impostazione dettagli>  <Correz.disall. immagine>.
Se si desidera inserire i valori della pagina di test che sono stati misurati manualmente:
Premere <Stampa pagina di test>.
Inserire il numero delle pagine di test da effettuare e premere <Avanti>.
Se la posizione dell'immagine cambia molto, è possibile aumentare la precisione della correzione stampando più pagine di test e calcolando una media della lunghezza misurata.
Selezionare un'origine carta contenente carta personalizzata e premere <Avvio stampa>.
La pagina di test viene stampata.

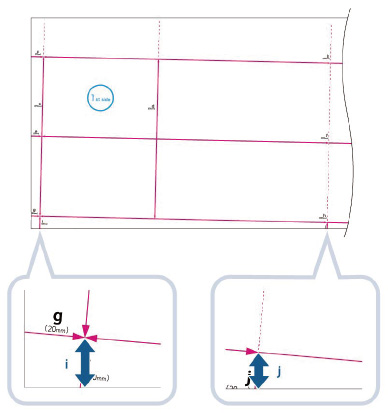

Misurare la lunghezza dei segni 'i' e 'j' sulla pagina di test.
Il segno 'i' viene stampato sul bordo di testa sinistro e il segno 'j' viene stampato sul bordo di coda destro nella direzione di caricamento.
Formato standard
Foglio lungo
Esempio: 'i' = 21,0 mm e 'j' = 20,5 mm

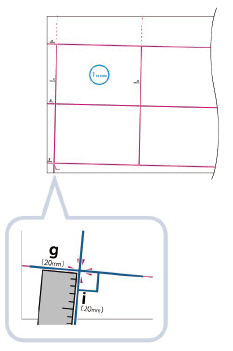

Misurare correttamente la lunghezza dei segni 'i' e 'j', come mostrato di seguito.
Corretto
Sbagliato
Formato standard
Foglio lungo
Formato standard
Foglio lungo
Tornare alla schermata <Correz.disall. immagine> e inserire la lunghezza misurata di <i> e <j> (per foglio lungo: la lunghezza misurata di <h>, <i> e <j>) sia per il lato anteriore che per quello posteriore.
Usando i due valori numerici seguenti e "h = 360,0" (per foglio lungo: "h = 360,0/450,0/550,0/650,0" per il segno [h] più vicino al bordo di coda del foglio), un dispositivo effettua la regolazione affinché l'area di stampa e il foglio siano paralleli.
<i>:
Inserire la lunghezza misurata del segno 'i' sulla pagina di test.
<j>:
Inserire la lunghezza misurata del segno 'j' sulla pagina di test.
In base all'esempio, inserire 21,0 per 'i' e 20,5 per 'j'.
La differenza tra 'i' e 'j' (0,5 mm) viene corretta.
Premere <OK>.
Stampare di nuovo una pagina di test e verificare la posizione dell'immagine. Per effettuare una regolazione ulteriore, ripetere la suddetta procedura.
Se la posizione viene corretta usando eventuali immagini stampate:
Verificare la posizione dell'immagine sulla carta stampata.

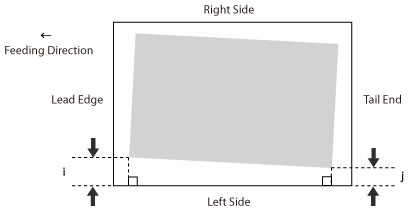

Esempio: 'h' = 360,0 mm, 'i' = 19,0 mm e 'j' = 18,0 mm
Misurare la lunghezza sulla carta in uscita e inserire il valore misurato.
Utilizzando i tre valori numerici seguenti, un dispositivo effettua una regolazione in modo che l'area di stampa e la carta siano paralleli.
<h>:
Inserire la lunghezza misurata del lato sinistro sull'area di stampa.
<i>:
Inserire la lunghezza misurata dal margine superiore del lato sinistro dell'area di stampa al margine sinistro della carta.
<j>:
Inserire la lunghezza misurata dal bordo di coda del lato sinistro dell'area di stampa al bordo sinistro della carta.
In base all'esempio, inserire 360,0 per <h>, 19,0 per <i> e 18,0 per <j>.
La differenza tra 'i' e 'j' (1,0 mm) viene corretta.
Premere <OK>.
Stampare di nuovo una pagina di test e verificare la posizione dell'immagine. Per effettuare una regolazione ulteriore, ripetere la suddetta procedura.
4
Premere <OK>  <OK>.
Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>.
