Correzione della distorsione (trapezio)

AFCC-0LJ

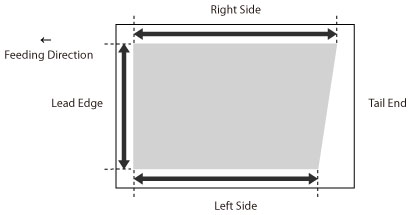

Questa impostazione consente di correggere la forma dell'immagine rendendo la lunghezza del lato destro e del lato sinistro dell'area di stampa identica, quando l'immagine viene stampata come forma trapezoidale.
È possibile procedere alla regolazione anche usando il foglio guida. Regolazione della posizione dell'immagine con il foglio guida
1
Premere <Cambia> per <Regolaz. posizione immagine>.
2
Premere <Non utilizzare scanner>.
3
Premere <Impostazione dettagli>  <Corr. distors. (Trapezio)>.
Se si desidera inserire i valori della pagina di test che sono stati misurati manualmente:
Premere <Stampa pagina di test>.
Inserire il numero delle pagine di test da effettuare e premere <Avanti>.
Se la posizione dell'immagine cambia molto, è possibile aumentare la precisione della correzione stampando più pagine di test e calcolando una media della lunghezza misurata.
Selezionare un'origine carta contenente carta personalizzata e premere <Avvio stampa>.
La pagina di test viene stampata.
Misurare la lunghezza dei segni 'b' e 'h' sulla pagina di test.
Il segno 'b' viene stampato a destra e il segno 'h' viene stampato a sinistra della direzione di caricamento.
Formato standard
Foglio lungo
Esempio: 'b' = 360,0 mm e 'h' = 355,5 mm
Tornare alla schermata <Correzione distorsione (Trapezio)> e inserire la lunghezza misurata di <b> e <h> sia per il lato anteriore che per quello posteriore.
Usando i due valori numerici seguenti e "c = 250,0", un dispositivo regola la lunghezza per correggere la distorsione sull'area di stampa.
<b>:
Inserire la lunghezza misurata del segno 'b' sulla pagina di test (per foglio lungo: la lunghezza misurata del segno 'b' più vicino al bordo di coda del foglio).
<h>:
Inserire la lunghezza misurata del segno 'h' sulla pagina di test (per foglio lungo: la lunghezza misurata del segno 'h' più vicino al bordo di coda del foglio).
In base all'esempio, inserire 360,0 per <b> e 355,5 per <h>.
La differenza tra 'b' e 'h' (0,5 mm) viene corretta.
Premere <OK>.
Stampare di nuovo una pagina di test e verificare la posizione dell'immagine. Per effettuare una regolazione ulteriore, ripetere la suddetta procedura.
Se la posizione viene corretta usando eventuali immagini stampate:
Verificare la posizione dell'immagine sulla carta stampata.
Esempio: 'c' = 200,0 mm, 'b' = 300,0 mm e 'h' = 299,5 mm
Misurare la lunghezza sulla carta in uscita e inserire il valore misurato.
Utilizzando i tre valori numerici seguenti, un dispositivo effettua una regolazione in modo da correggere l'area di stampa distorta.
<c>:
Inserire la lunghezza misurata dal bordo di testa sinistro dell'area di stampa al bordo di testa destro dell'area di stampa.
<b>:
Inserire la lunghezza misurata dal bordo di testa del lato destro dell'area di stampa al bordo di coda destro dell'area di stampa.
<h>:
Inserire la lunghezza misurata dal bordo di testa del lato sinistro dell'area di stampa al bordo di coda sinistro dell'area di stampa.
In base all'esempio, inserire 200,0 per <c>, 300,0 per <b> e 299,5 per <h>.
La differenza tra 'b' e 'h' (0,5 mm) viene corretta.
Premere <OK>.
Stampare di nuovo una pagina di test e verificare la posizione dell'immagine. Per effettuare una regolazione ulteriore, ripetere la suddetta procedura.
4
Premere <OK>  <OK>.
Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>.
