Bandeja de Alineación para la Bandeja de Alimentación D
Si utiliza la Bandeja de Alineación para la Bandeja de Alimentación D, puede reducir el grado en que se tuerce el papel (por ejemplo, el papel que se alimenta en diagonal) alimentado desde la bandeja multiuso y evitar que las imágenes no queden alineadas.
|
Si está instalado el Depósito POD Sencillo C, procure no pillarse las manos en el hueco entre la Bandeja de Alineación para la Bandeja de Alimentación D y el Depósito POD Sencillo C cuando retire papel atascado. |
 |
No es posible extraer la bandeja auxiliar de la bandeja multiuso cuando la Bandeja de Alineación para la Bandeja de Alimentación D está instalada. Para obtener información sobre el peso y el tamaño de papel que se puede usar con la Bandeja de Alineación para la Bandeja de Alimentación D, consulte los elementos de la bandeja multiuso en "Papel disponible" |

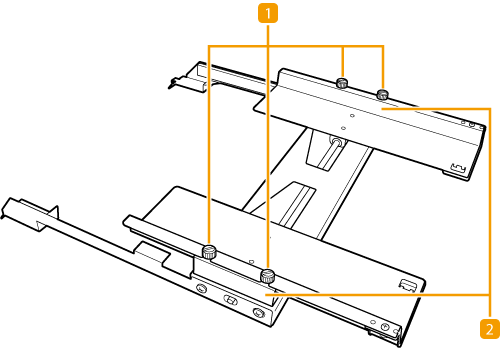

Tornillos de fijación
Apriete o afloje los tornillos para ajustar las guías de alineación del papel.
Guías de alineación del papel
Estabilice la posición del papel cargado.
Cargar papel con la Bandeja de Alineación para la Bandeja de Alimentación D
Si fija la posición de las guías de alineación del papel de la Bandeja de Alineación para la Bandeja de Alimentación D según el tamaño del papel, puede reducir el grado en que se tuerce el papel alimentado desde la bandeja multiuso y evitar así que las imágenes no queden alineadas.
1
Despliegue hacia fuera las guías de papel de la bandeja multiuso.
Asegúrese de que la distancia entre las guías de papel sea ligeramente mayor que la anchura del papel.
2
Afloje los cuatro tornillos de fijación de las guías de alineación del papel.
3
Extienda las guías de alineación del papel.
Asegúrese de que la distancia entre las guías de alineación del papel sea ligeramente mayor que la anchura del papel.
4
Prepare el papel.
Ventile el montón de papel y colóquelo sobre una superficie plana para alinear los lados.
Ventile bien el montón de papel por los cuatro lados.
Asegúrese de que hay suficiente aire entre ellas.
Especialmente, separe cada hoja completamente cuando utilice transparencias.
5
Inserte el papel en la bandeja multiuso hasta que el papel haga tope.
Cargue el papel con la cara de impresión hacia arriba.
Cuando el papel se ha insertado completamente, aparece la pantalla para especificar el tamaño y el tipo de papel.
No supere la línea de límite de carga cuando cargue papel
Asegúrese de que el montón de papel no supere la línea de límite de carga (
). Si carga demasiado papel podrían producirse atascos.
). Si carga demasiado papel podrían producirse atascos.6
Ajuste la distancia entre las guías de papel de la bandeja multiuso conforme al tamaño del papel.
7
Ajuste las guías de alineación del papel para que coincidan con el tamaño del papel.
No deje espacio entre la pila de papel y las guías.
8
Repita los pasos 6 y 7 una o dos veces, y alinee las guías de papel de la bandeja multiuso y la guía de alineación del papel para que coincidan con el tamaño del papel.
Para evitar que las imágenes copiadas aparezcan torcidas o mal alineadas, asegúrese de alinear correctamente los bordes de la pila de papel en los pasos 6 y 7.
Si la guía de alineación del papel se ajusta con una menor anchura que el tamaño del papel, es posible que no pueda alimentarse el papel.
9
Apriete los cuatro tornillos de fijación de las guías de alineación del papel para estabilizar la guía de alineación del papel.
Apriete los cuatro tornillos de la parte delantera y trasera.
10
Compruebe el tamaño y el tipo de papel, y pulse <Aceptar>.
Si carga papel de tamaño libre, o si el tamaño o el tipo indicados son distintos del papel que está cargado, consulte Especificar el tamaño y el tipo de papel en la bandeja multiuso.
